Εγκατάσταση
Σηµειώσεις:
• Η εγκατάσταση πρέπει να πραγµατοποιείται από εξειδικευµένο προσωπικό και σύµφωνα µε
τους κατά τόπους ισχύοντες κανονισµούς.
• Το προϊόν αυτό είναι ευάλωτο στο στατικό ηλεκτρισµό. Ακολουθήστε τις σωστές διαδικασίες
γείωσης.
Όλες οι καλωδιώσεις της εγκατάστασης πρέπει να διαθέτουν µόνωση
κατάλληλη για τουλάχιστον 250 V.
Στους ακροδέκτες των µορφοτροπέων εµφανίζονται επικίνδυνες
τάσεις κατά τη διάρκεια της λειτουργίας.
Οι ακροδέκτες DC τροφοδοτούνται µε ρεύµα από πηγή SELV,
σύµφωνα µε το παράρτηµα Η του IEC 1010-1.
• Το µη µεταλλικό περίβληµα δεν παρέχει γείωση µεταξύ των συνδέσεων της καλωδίωσης. Να
χρησιµοποιείτε διαπεραστήρες και βραχυκυκλωτήρες τύπου γείωσης.

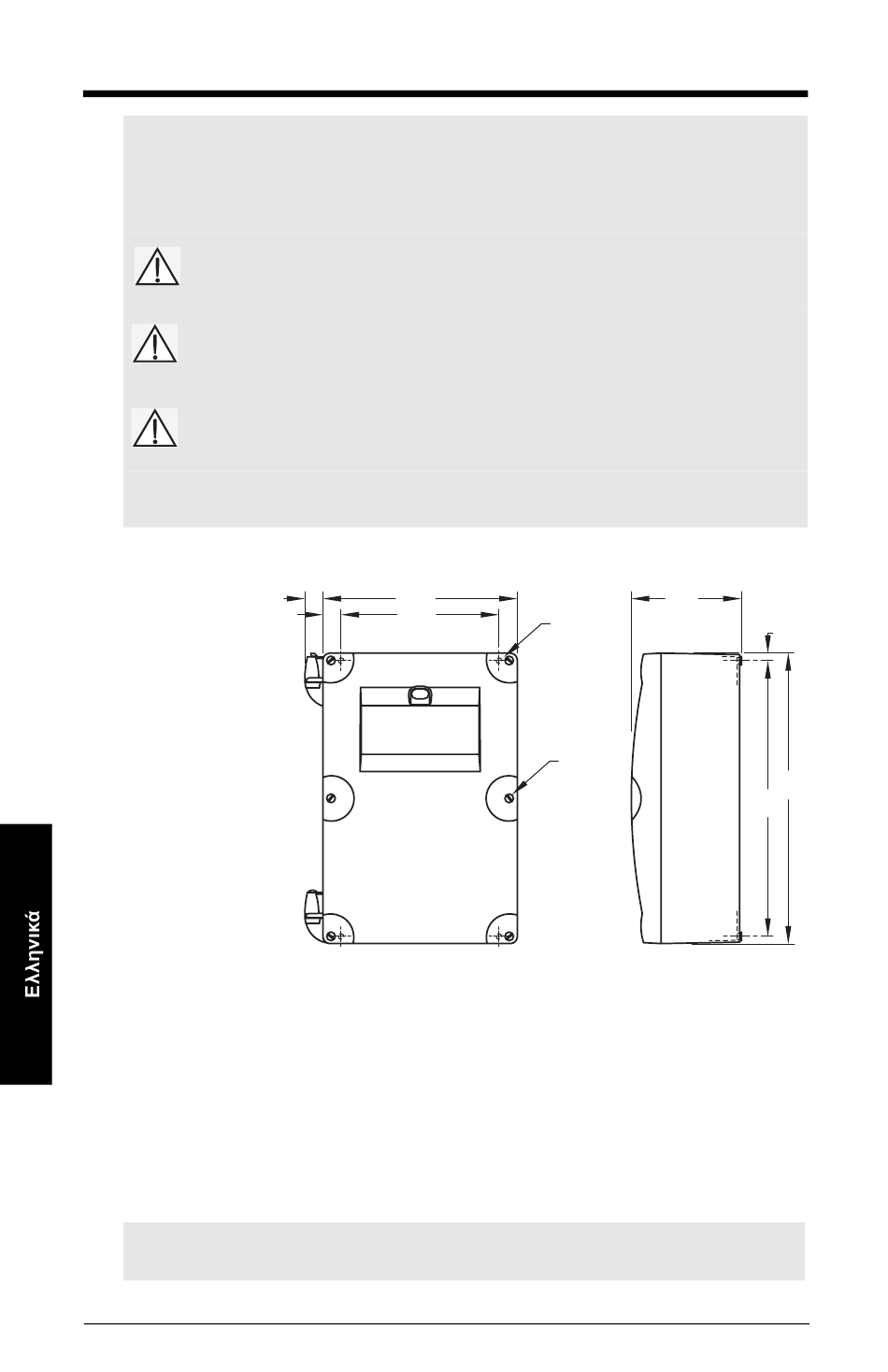

Επίτοιχη εγκατάσταση
14,9 mm
(0,58")
1. Αφαιρέστε τις βίδες
από το καπάκι και
ανοίξτε το για να
δείτε τις οπές των
βιδών τοποθέτησης.
2. Σηµειώστε και
ανοίξτε τέσσερις
οπές για τις βίδες
στην επιφάνεια
τοποθέτησης. (δεν
παρέχονται µε τη
συσκευή).
3. Σφίξτε µε µακρύ
κατσαβίδι.
Είσοδος καλωδίωσης
1. Αφαιρέστε τις βίδες που κρατούν τη µητρική
κάρτα και τραβήξτε κατευθείαν προς τα έξω.
2. Ανοίξτε προσεκτικά τις οπές εισόδου των
καλωδίων, αφήνοντας χώρο για τα ήδη
υπάρχοντα εξαρτήµατα.
3. Στερεώστε τους αγωγούς χρησιµοποιώντας
καταλλήλου µεγέθους διανοµείς (hubs),
εγκεκριµένους για υδατοστεγείς εφαρµογές.
4. Επανατοποθετήστε τη µητρική κάρτα µε τις
βίδες τοποθέτησης.
Σηµείωση:
Για τις θέσεις των αγωγών και τη συναρµολόγηση για τοποθέτηση σε εφαρµογές
Κλάσης 1, Τµ. 2, ανατρέξτε στο διάγραµµα 23650314 του Παραρτήµατος A.
Σελίδα EL-4 MultiRanger – ΠΕΡΙΛΗΠΤΙΚΟ ΕΓΧΕΙΡΙ∆ΙΟ Ο∆ΗΓΙΩΝ
160,3 mm
(6,325")
15,2 mm
130 mm
(0,6")
(5,125")
Θέσεις εισόδου καλωδίων
διάµ. 4,3 mm
(0,17")
Τέσσερις οπές
τοποθέτησης
Βίδες
καπακιού
(6)
Είσοδος εκτεθειµένων καλωδίων
(παρεχόµενοι στυπιοθλίπτες)
1. Ξεβιδώστε τους στυπιοθλίπτες και στερεώστε
τους στο περίβληµα χωρίς να τους σφίξετε.
2. Περάστε τα καλώδια από τους στυπιοθλίπτες.
Φροντίστε το καλώδιο τροφοδοσίας και το
καλώδιο σήµατος να παραµένουν χωριστά.
3. Συνδέστε τα καλώδια µε τα µπλοκ ακροδεκτών
και σφίξτε τους στυπιοθλίπτες για να πετύχετε
καλή στεγάνωση.
91 mm
(3,58")
6,6 mm
(0,26")
240 mm
(9,45")
227 mm
(8,93")
