ABB ROBOTICS IRC5 Produkthandbuch Seite 164

4 Reparatur
4.5 Austausch der Computereinheit
Fortsetzung
5
6
7
Fortsetzung auf nächster Seite
164
Aktion

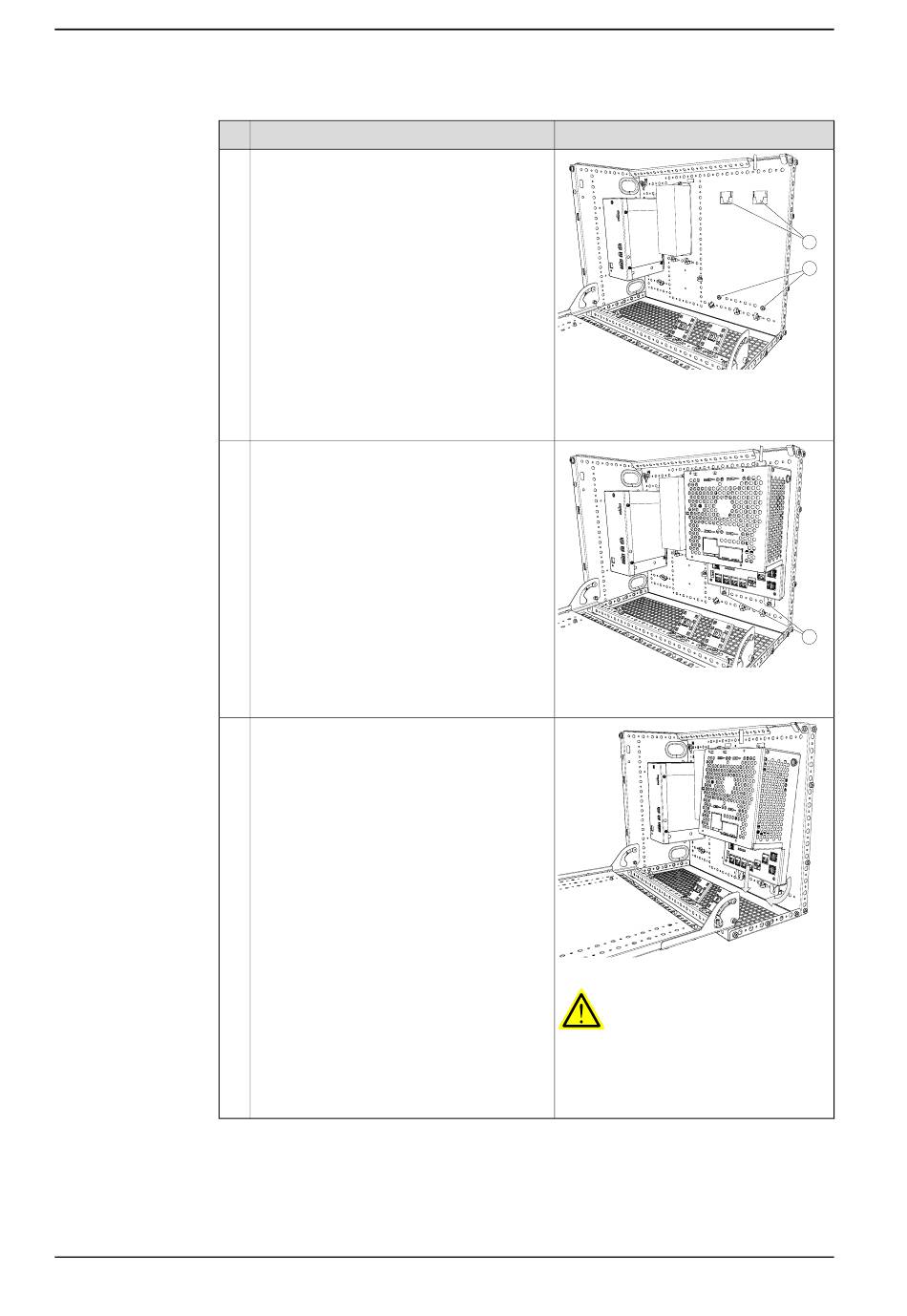

Die Computereinheit wird von Einschnapp-
vorrichtungen und Befestigungsschrauben
gehalten.
Halten Sie die Computereinheit von unten
mit der Hand und lockern Sie die Befesti-
gungsschrauben.
Schieben Sie die Computereinheit in Pfeil-
richtung.
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1300001952
A Einschnappvorrichtung
B Befestigungsschrauben
xx1300001953
A Befestigungsschrauben
xx1300001954
WARNUNG
Verhindern Sie, indem Sie die Compute-
reinheit von unten mit der Hand halten,
dass diese durch die Schwerkraft herun-
terfällt.
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J
A
B
A
