• Am Steckmodul
für die Shutdown-
Funktion im rech-
ten Steckplatz die
Funktionsprüfung
durchführen.
Dazu den Schie-
beschalter (siehe
Abb. 37) aus der
Mittelstellung
("on") abwech-
selnd in die bei-
den äußeren
Schaltstellungen
("off 1" und "off 2")
bringen und prü-
fen, ob
Antrieb entlüftet.
• Nach Funktions-
prüfung
Schiebeschalter
wird zurück in die
Mittelstellung ("on") setzen.
• Kunststoffabdeckung wieder aufsetzen und am Gehäuse festschrauben
• ggf. Achse (mit Steuerfahnen) einschrauben
• ggf. Stellungsanzeige in die Achse hineindrehen
• alle elektr. Ein- und Ausgänge wieder anschließen
• Gehäusedeckel mittig greifen, vorsichtig auf das Gehäuse setzen und mit den
Schrauben befestigen. Die Schrauben vorsichtig und gleichmäßig handfest anziehen
Stellen Sie sicher, dass die Schrauben festgezogen sind, bevor Sie das
Gerät wieder in Betrieb nehmen!
42/18-73 DE
Steckmodul für Shutdown-Funktion
Schiebe-
schalter
der

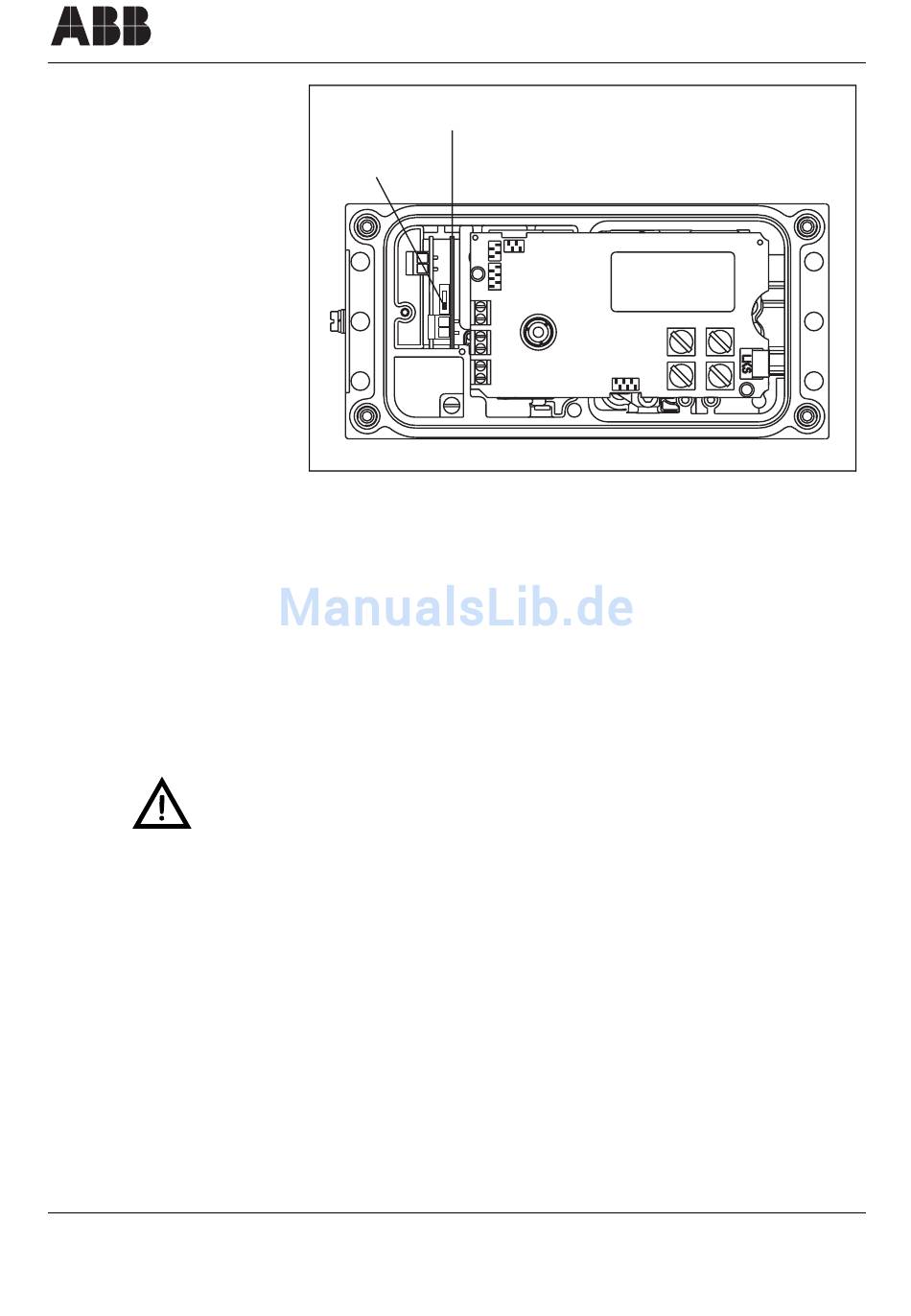

Abb. 37 Steckmodul für die Shutdown-Funktion mit
den
Schiebeschalter
