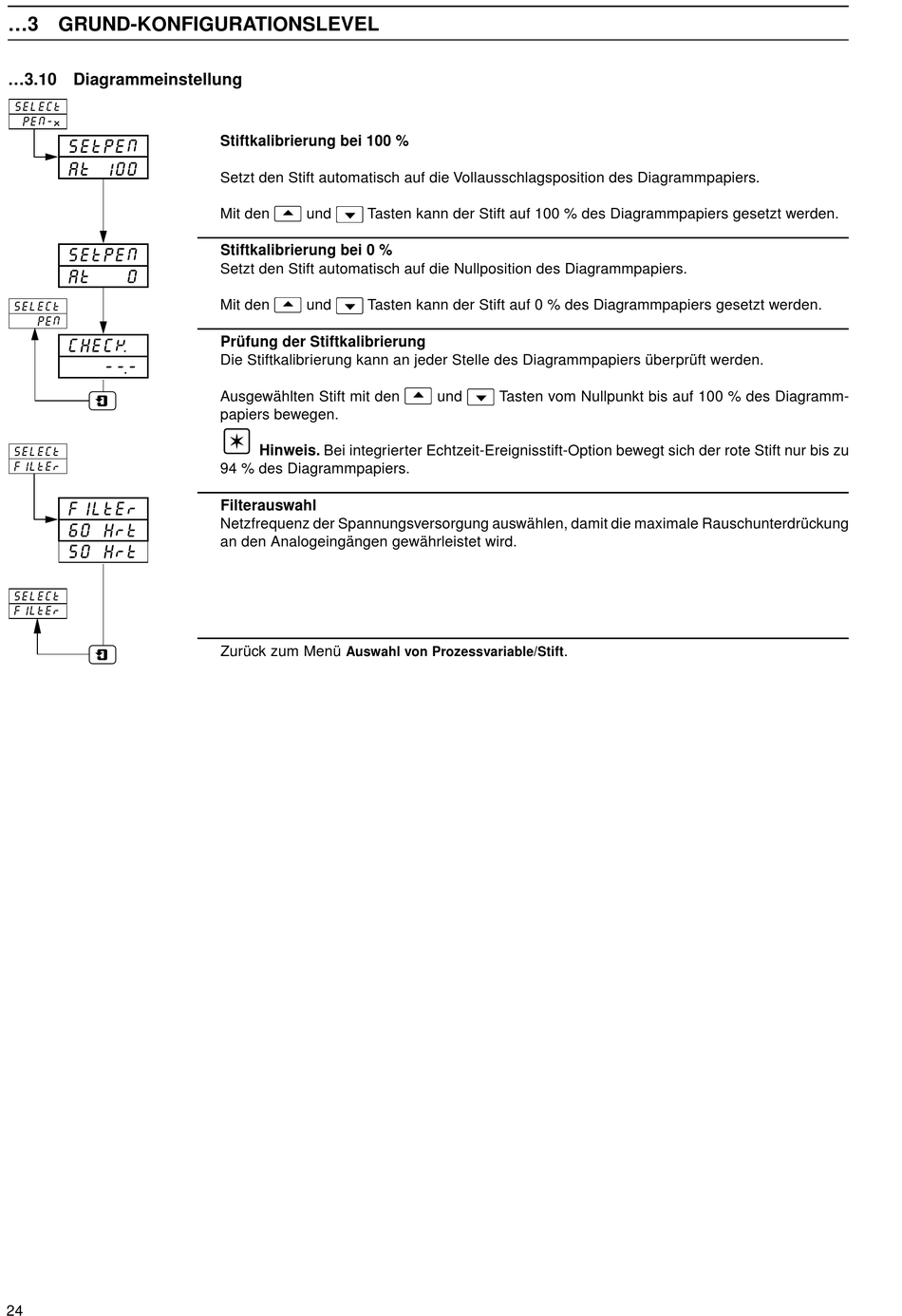

...3 GRUND-KONFIGURATIONSLEVEL
...3.10 Diagrammeinstellung
SELECt
PEN-x
SEtPEN
At 100
SEtPEN
At
0
SELECt
PEN
CHECK
--. -
SELECt
FILtEr
FILtEr
60 Hrt
50 Hrt
SELECt
FILtEr
24
Stiftkalibrierung bei 100 %
Setzt den Stift automatisch auf die Vollausschlagsposition des Diagrammpapiers.
Mit den
und
Tasten kann der Stift auf 100 % des Diagrammpapiers gesetzt werden.
Stiftkalibrierung bei 0 %
Setzt den Stift automatisch auf die Nullposition des Diagrammpapiers.
Mit den
und
Tasten kann der Stift auf 0 % des Diagrammpapiers gesetzt werden.
Prüfung der Stiftkalibrierung
Die Stiftkalibrierung kann an jeder Stelle des Diagrammpapiers überprüft werden.
Ausgewählten Stift mit den
papiers bewegen.
Hinweis. Bei integrierter Echtzeit-Ereignisstift-Option bewegt sich der rote Stift nur bis zu
94 % des Diagrammpapiers.
Filterauswahl
Netzfrequenz der Spannungsversorgung auswählen, damit die maximale Rauschunterdrückung
an den Analogeingängen gewährleistet wird.
Zurück zum Menü
Auswahl von Prozessvariable/Stift
und
Tasten vom Nullpunkt bis auf 100 % des Diagramm-
.
