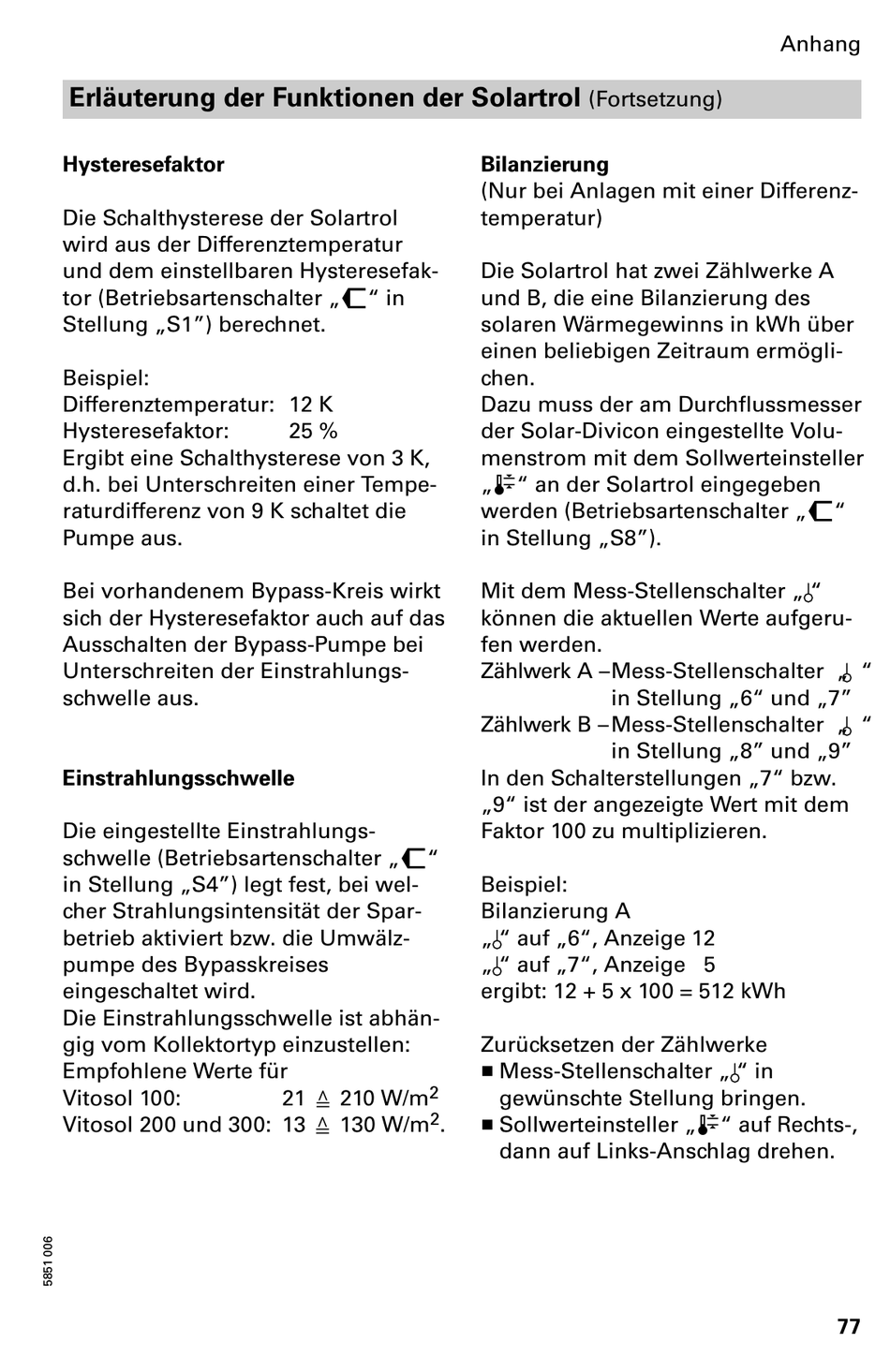

Erläuterung der Funktionen der Solartrol
Hysteresefaktor
Die Schalthysterese der Solartrol
wird aus der Differenztemperatur
und dem einstellbaren Hysteresefak
tor (Betriebsartenschalter W in
Stellung S1") berechnet.
Beispiel:
Differenztemperatur: 12 K
Hysteresefaktor:
Ergibt eine Schalthysterese von 3 K,
d.h. bei Unterschreiten einer Tempe
raturdifferenz von 9 K schaltet die
Pumpe aus.
Bei vorhandenem Bypass−Kreis wirkt
sich der Hysteresefaktor auch auf das
Ausschalten der Bypass−Pumpe bei
Unterschreiten der Einstrahlungs
schwelle aus.
Einstrahlungsschwelle
Die eingestellte Einstrahlungs
schwelle (Betriebsartenschalter W
in Stellung S4") legt fest, bei wel
cher Strahlungsintensität der Spar
betrieb aktiviert bzw. die Umwälz
pumpe des Bypasskreises
eingeschaltet wird.
Die Einstrahlungsschwelle ist abhän
gig vom Kollektortyp einzustellen:
Empfohlene Werte für
Vitosol 100:
Vitosol 200 und 300: 13 ¢ 130 W/m
25 %
2
21 ¢ 210 W/m
2
.
(Fortsetzung)
Bilanzierung
(Nur bei Anlagen mit einer Differenz
temperatur)
Die Solartrol hat zwei Zählwerke A
und B, die eine Bilanzierung des
solaren Wärmegewinns in kWh über
einen beliebigen Zeitraum ermögli
chen.
Dazu muss der am Durchflussmesser
der Solar Divicon eingestellte Volu
menstrom mit dem Sollwerteinsteller
ô an der Solartrol eingegeben
werden (Betriebsartenschalter W
in Stellung S8").
Mit dem Mess−Stellenschalter
können die aktuellen Werte aufgeru
fen werden.
Zählwerk A Mess−Stellenschalter
in Stellung 6 und 7"
Zählwerk B Mess−Stellenschalter
in Stellung 8" und 9"
In den Schalterstellungen 7 bzw.
9 ist der angezeigte Wert mit dem
Faktor 100 zu multiplizieren.
Beispiel:
Bilanzierung A
 auf 6, Anzeige 12
 auf 7, Anzeige 5
ergibt: 12 + 5 x 100 = 512 kWh
Zurücksetzen der Zählwerke
H Mess−Stellenschalter
gewünschte Stellung bringen.
H Sollwerteinsteller ô auf Rechts ,
dann auf Links Anschlag drehen.
