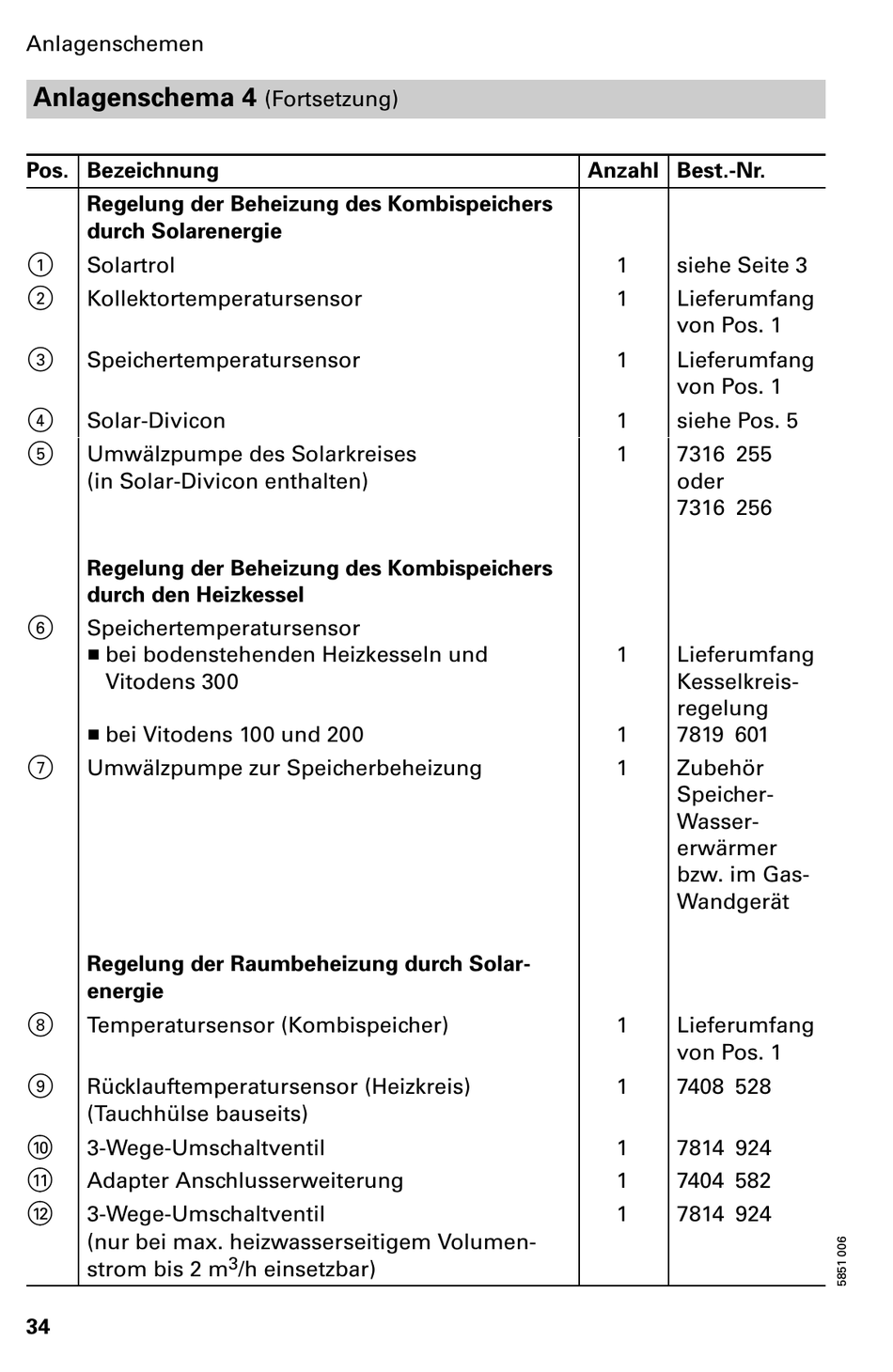

Viessmann SOLARTROL Serviceanleitung Seite 34

Anlagenschemen
Anlagenschema 4
Pos. Bezeichnung
Regelung der Beheizung des Kombispeichers
durch Solarenergie
1
Solartrol
2
Kollektortemperatursensor
3
Speichertemperatursensor
4
Solar Divicon
5
Umwälzpumpe des Solarkreises
(in Solar Divicon enthalten)
Regelung der Beheizung des Kombispeichers
durch den Heizkessel
6
Speichertemperatursensor
H bei bodenstehenden Heizkesseln und
Vitodens 300
H bei Vitodens 100 und 200
7
Umwälzpumpe zur Speicherbeheizung
Regelung der Raumbeheizung durch Solar
energie
8
Temperatursensor (Kombispeicher)
9
Rücklauftemperatursensor (Heizkreis)
(Tauchhülse bauseits)
qP
3−Wege−Umschaltventil
qQ
Adapter Anschlusserweiterung
qW
3−Wege−Umschaltventil
(nur bei max. heizwasserseitigem Volumen
strom bis 2 m
34
(Fortsetzung)
3
/h einsetzbar)
Anzahl Best. Nr.
1 siehe Seite 3
1 Lieferumfang
von Pos. 1
1 Lieferumfang
von Pos. 1
1 siehe Pos. 5
1 7316 255
oder
7316 256
1 Lieferumfang
Kesselkreis
regelung
1 7819 601
1 Zubehör
Speicher−
Wasser−
erwärmer
bzw. im Gas−
Wandgerät
1 Lieferumfang
von Pos. 1
1 7408 528
1 7814 924
1 7404 582
1 7814 924
