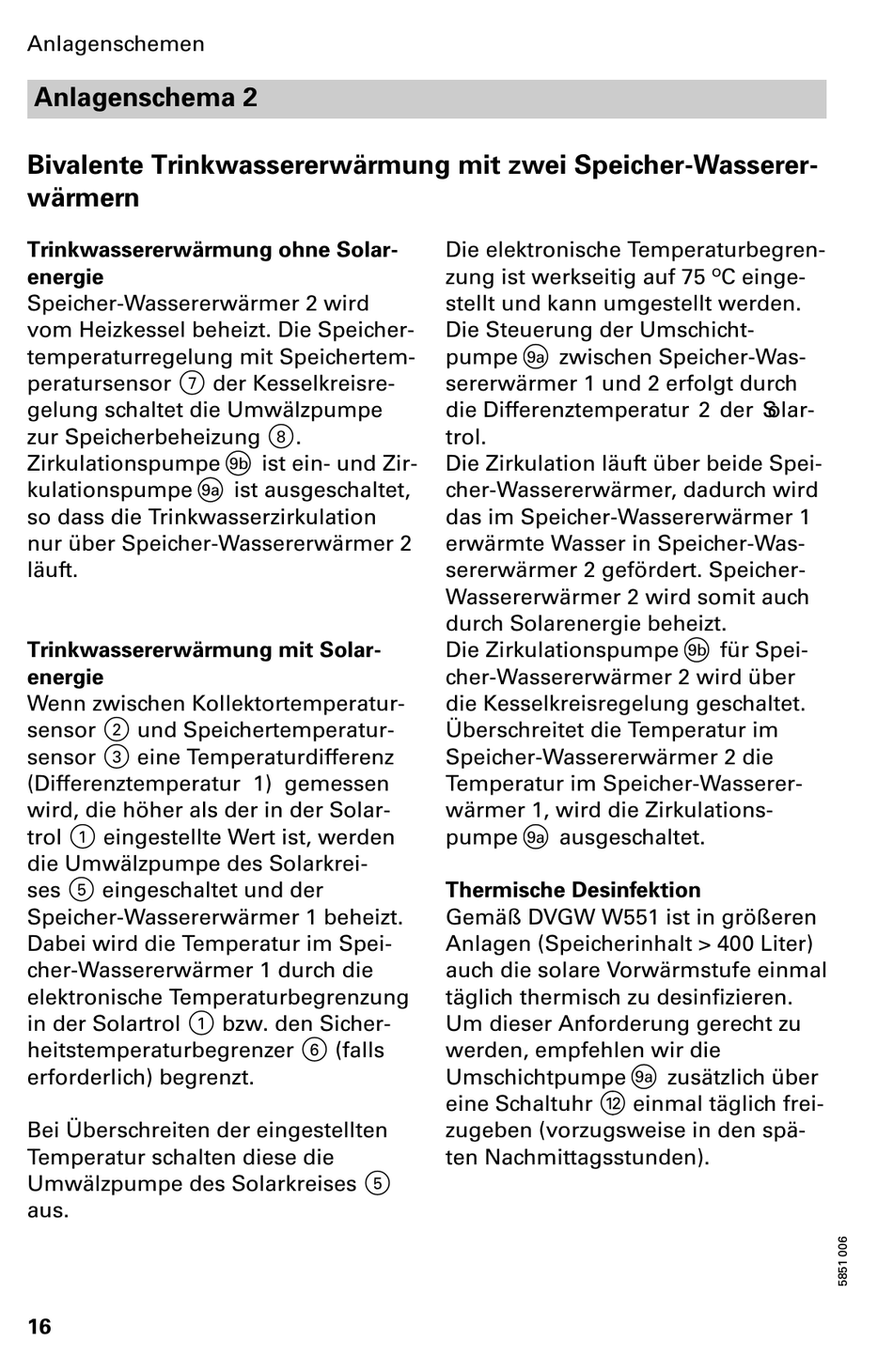

Viessmann SOLARTROL Serviceanleitung Seite 16

Anlagenschemen
Anlagenschema 2
Bivalente Trinkwassererwärmung mit zwei Speicher−Wasserer
wärmern
Trinkwassererwärmung ohne Solar
energie
Speicher Wassererwärmer 2 wird
vom Heizkessel beheizt. Die Speicher
temperaturregelung mit Speichertem
peratursensor 7 der Kesselkreisre
gelung schaltet die Umwälzpumpe
zur Speicherbeheizung 8.
Zirkulationspumpe
kulationspumpe
so dass die Trinkwasserzirkulation
nur über Speicher Wassererwärmer 2
läuft.
Trinkwassererwärmung mit Solar
energie
Wenn zwischen Kollektortemperatur
sensor 2 und Speichertemperatur
sensor 3 eine Temperaturdifferenz
(Differenztemperatur 1) gemessen
wird, die höher als der in der Solar
trol 1 eingestellte Wert ist, werden
die Umwälzpumpe des Solarkrei−
ses 5 eingeschaltet und der
Speicher Wassererwärmer 1 beheizt.
Dabei wird die Temperatur im Spei
cher Wassererwärmer 1 durch die
elektronische Temperaturbegrenzung
in der Solartrol 1 bzw. den Sicher
heitstemperaturbegrenzer 6 (falls
erforderlich) begrenzt.
Bei Überschreiten der eingestellten
Temperatur schalten diese die
Umwälzpumpe des Solarkreises 5
aus.
16
ist ein− und Zir
9b
ist ausgeschaltet,
9a
Die elektronische Temperaturbegren
zung ist werkseitig auf 75 ºC einge
stellt und kann umgestellt werden.
Die Steuerung der Umschicht−
pumpe zwischen Speicher Was
9a
sererwärmer 1 und 2 erfolgt durch
die Differenztemperatur 2 der S olar
trol.
Die Zirkulation läuft über beide Spei
cher Wassererwärmer, dadurch wird
das im Speicher Wassererwärmer 1
erwärmte Wasser in Speicher Was
sererwärmer 2 gefördert. Speicher
Wassererwärmer 2 wird somit auch
durch Solarenergie beheizt.
Die Zirkulationspumpe
cher Wassererwärmer 2 wird über
die Kesselkreisregelung geschaltet.
Überschreitet die Temperatur im
Speicher Wassererwärmer 2 die
Temperatur im Speicher Wasserer
wärmer 1, wird die Zirkulations
pumpe ausgeschaltet.
9a
Thermische Desinfektion
Gemäß DVGW W551 ist in größeren
Anlagen (Speicherinhalt > 400 Liter)
auch die solare Vorwärmstufe einmal
täglich thermisch zu desinfizieren.
Um dieser Anforderung gerecht zu
werden, empfehlen wir die
Umschichtpumpe
eine Schaltuhr qW einmal täglich frei
zugeben (vorzugsweise in den spä
ten Nachmittagsstunden).
für Spei
9b
zusätzlich über
9a
