Anlagenschemen

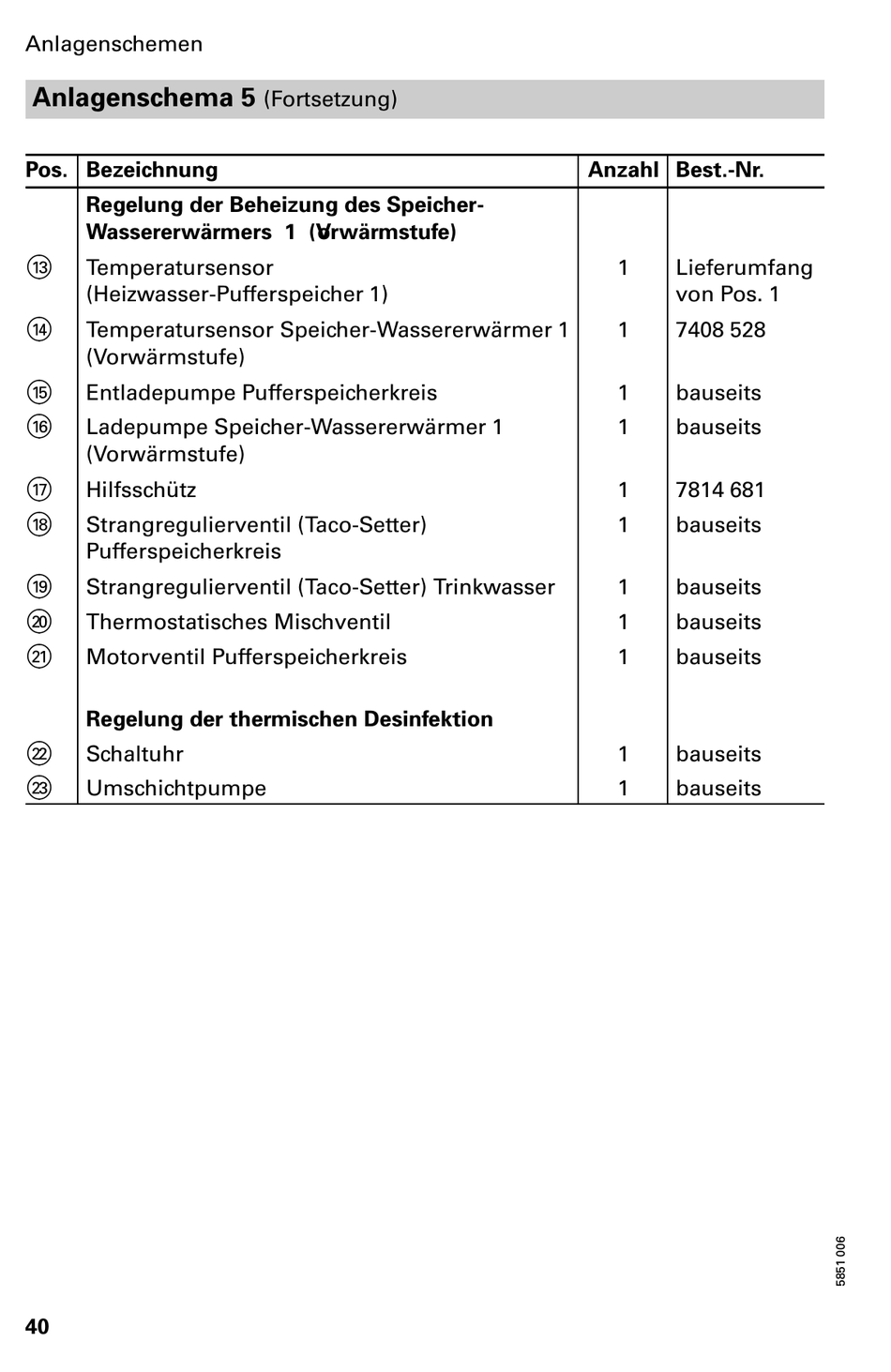

Anlagenschema 5
Pos. Bezeichnung
Regelung der Beheizung des Speicher
Wassererwärmers 1 (V o rwärmstufe)
qE
Temperatursensor
(Heizwasser Pufferspeicher 1)
qR
Temperatursensor Speicher Wassererwärmer 1
(Vorwärmstufe)
qT
Entladepumpe Pufferspeicherkreis
qZ
Ladepumpe Speicher Wassererwärmer 1
(Vorwärmstufe)
qU
Hilfsschütz
qI
Strangregulierventil (Taco Setter)
Pufferspeicherkreis
qO
Strangregulierventil (Taco Setter) Trinkwasser
wP
Thermostatisches Mischventil
wQ
Motorventil Pufferspeicherkreis
Regelung der thermischen Desinfektion
wW
Schaltuhr
wE
Umschichtpumpe
40
(Fortsetzung)
Anzahl Best. Nr.
1 Lieferumfang
von Pos. 1
1 7408 528
1 bauseits
1 bauseits
1 7814 681
1 bauseits
1 bauseits
1 bauseits
1 bauseits
1 bauseits
1 bauseits
