Anlagenschemen

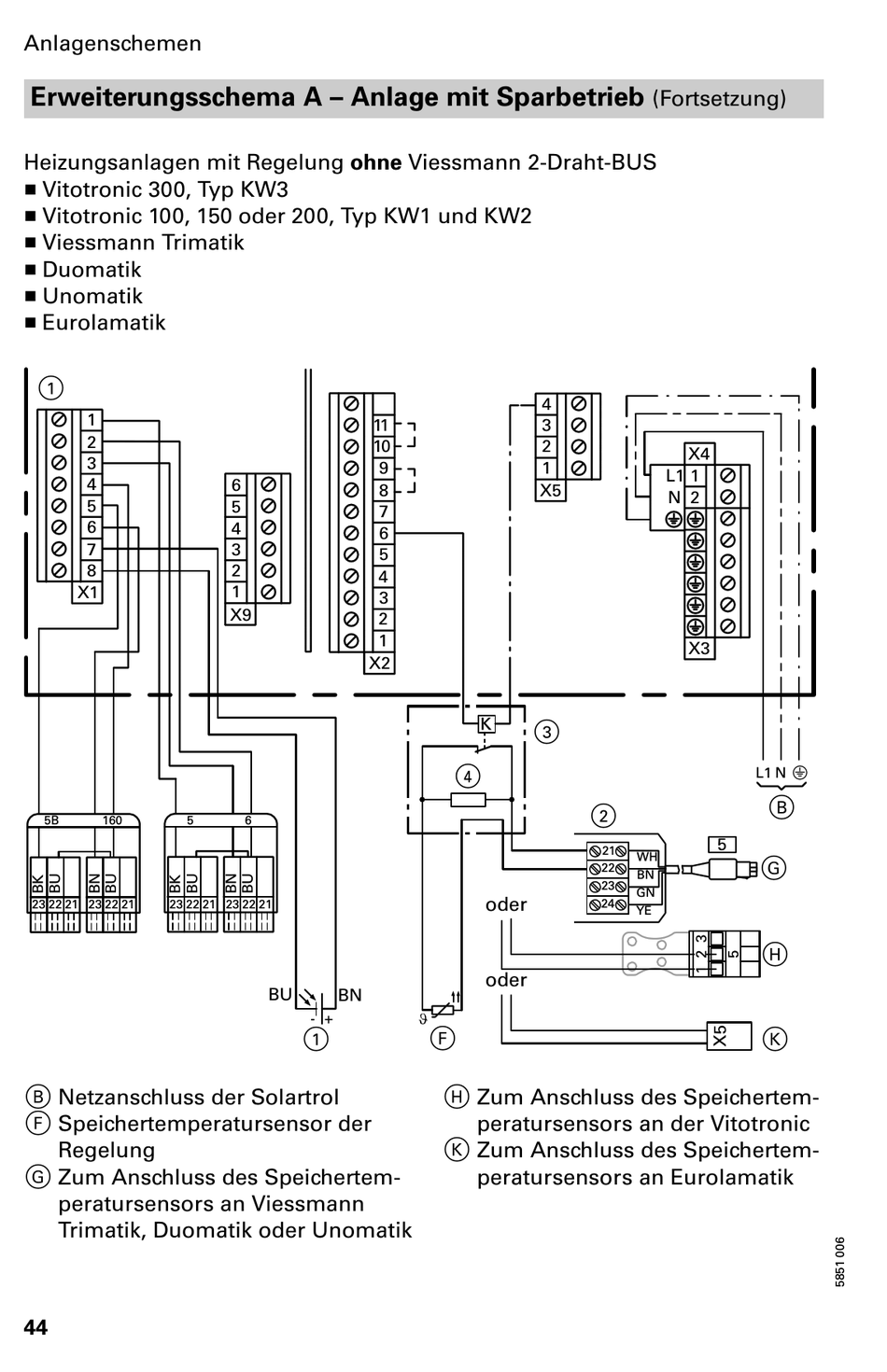

Erweiterungsschema A
Heizungsanlagen mit Regelung ohne Viessmann 2−Draht−BUS
H Vitotronic 300, Typ KW3
H Vitotronic 100, 150 oder 200, Typ KW1 und KW2
H Viessmann Trimatik
H Duomatik
H Unomatik
H Eurolamatik
1
1
2
3
4
5
6
7
8
X1
5B 160 5
23 22 21 23 22 21 23 22 21 23 22 21
B Netzanschluss der Solartrol
F Speichertemperatursensor der
Regelung
G Zum Anschluss des Speichertem
peratursensors an Viessmann
Trimatik, Duomatik oder Unomatik
