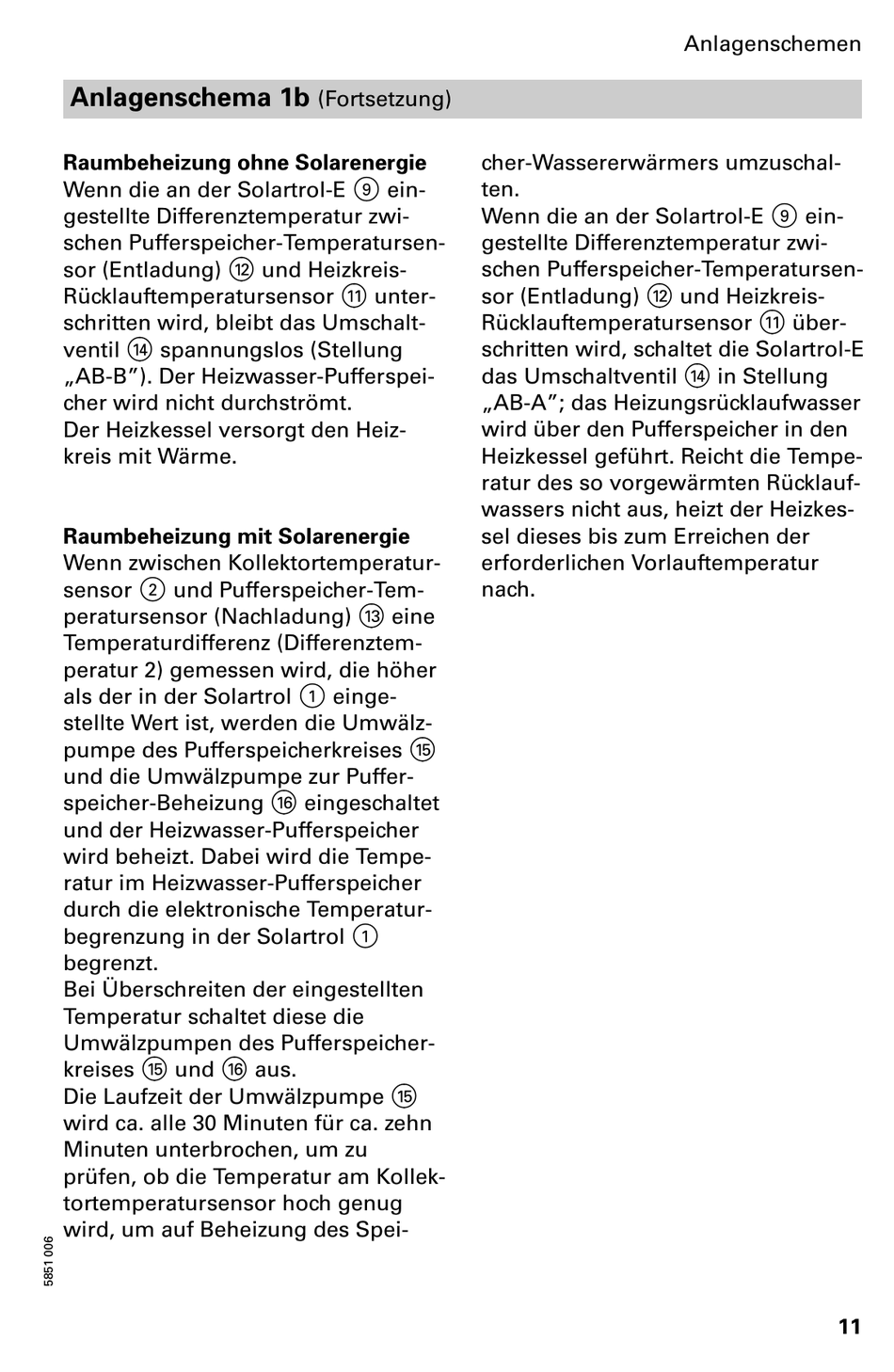

Viessmann SOLARTROL Serviceanleitung Seite 11

Anlagenschema 1b
Raumbeheizung ohne Solarenergie
Wenn die an der Solartrol−E 9 ein
gestellte Differenztemperatur zwi
schen Pufferspeicher−Temperatursen
sor (Entladung) qW und Heizkreis−
Rücklauftemperatursensor qQ unter
schritten wird, bleibt das Umschalt
ventil qR spannungslos (Stellung
AB−B"). Der Heizwasser−Pufferspei
cher wird nicht durchströmt.
Der Heizkessel versorgt den Heiz
kreis mit Wärme.
Raumbeheizung mit Solarenergie
Wenn zwischen Kollektortemperatur
sensor 2 und Pufferspeicher−Tem
peratursensor (Nachladung) qE eine
Temperaturdifferenz (Differenztem
peratur 2) gemessen wird, die höher
als der in der Solartrol 1 einge
stellte Wert ist, werden die Umwälz
pumpe des Pufferspeicherkreises qT
und die Umwälzpumpe zur Puffer
speicher−Beheizung qZ eingeschaltet
und der Heizwasser−Pufferspeicher
wird beheizt. Dabei wird die Tempe
ratur im Heizwasser−Pufferspeicher
durch die elektronische Temperatur
begrenzung in der Solartrol 1
begrenzt.
Bei Überschreiten der eingestellten
Temperatur schaltet diese die
Umwälzpumpen des Pufferspeicher
kreises qT und qZ aus.
Die Laufzeit der Umwälzpumpe qT
wird ca. alle 30 Minuten für ca. zehn
Minuten unterbrochen, um zu
prüfen, ob die Temperatur am Kollek
tortemperatursensor hoch genug
wird, um auf Beheizung des Spei
(Fortsetzung)
cher−Wassererwärmers umzuschal
ten.
Wenn die an der Solartrol−E 9 ein
gestellte Differenztemperatur zwi
schen Pufferspeicher−Temperatursen
sor (Entladung) qW und Heizkreis−
Rücklauftemperatursensor qQ über
schritten wird, schaltet die Solartrol−E
das Umschaltventil qR in Stellung
wird über den Pufferspeicher in den
Heizkessel geführt. Reicht die Tempe
ratur des so vorgewärmten Rücklauf
wassers nicht aus, heizt der Heizkes
sel dieses bis zum Erreichen der
erforderlichen Vorlauftemperatur
nach.
AB−A"; das Heizungsrücklaufwasser
