Befestigungsbereich vertikal für Bosch Solar Module c-Si M60+ EU56117
Drucklastannahme ≤ 2400 Pa
Verschraubung
an Montage-
löchern
Klemmsystem
Befestigung an
den langen
Seiten
Klemmsystem
Befestigung an
den kurzen
Seiten
Einschub- oder
Einlegesystem
Einschub- oder
Einlegesystem

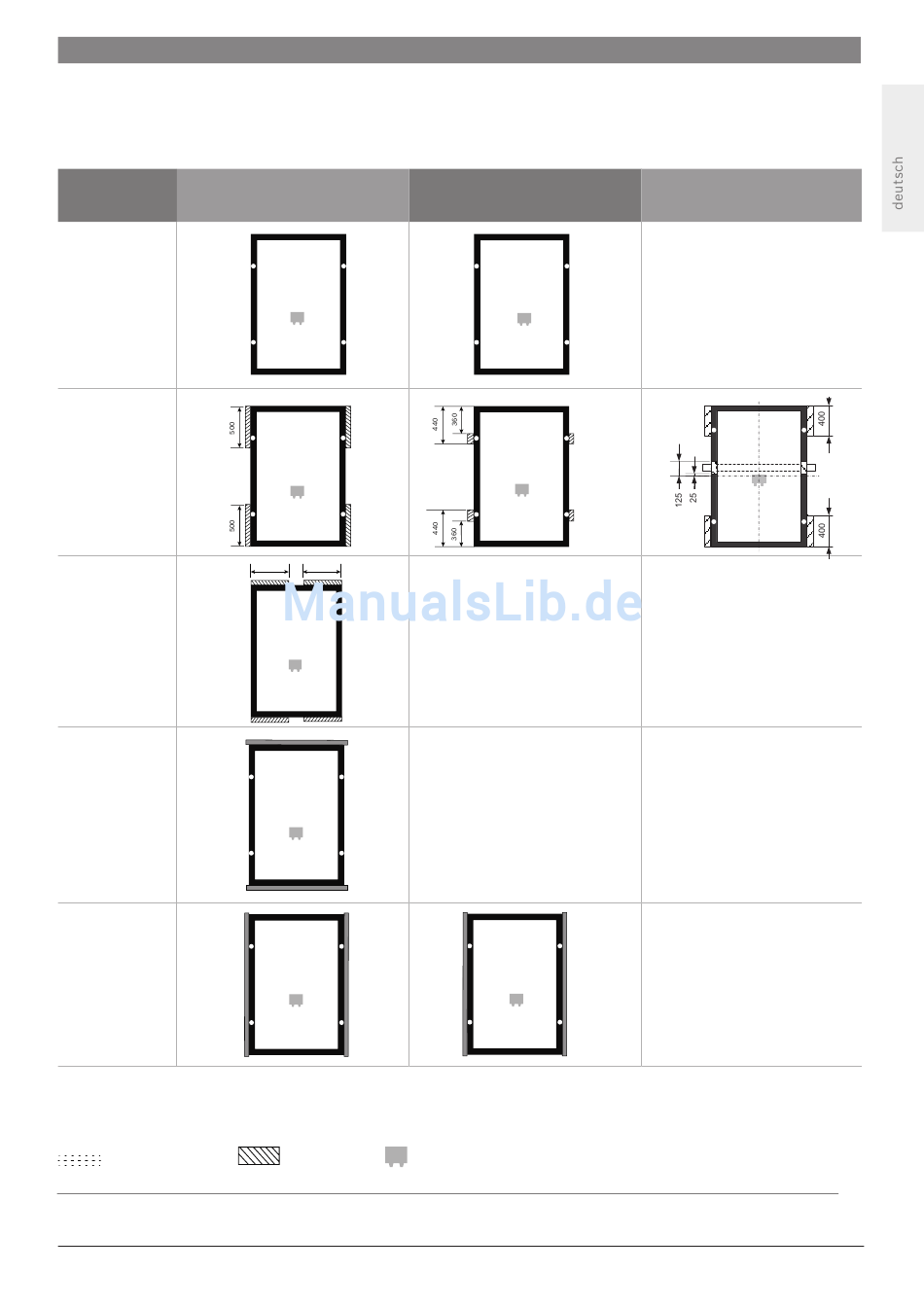

Tabelle 4: Befestigungsbereich vertikal für Bosch Solar Module c-Si M60+ EU56117
Bei Positionierung der Mittelunterstützung ist darauf zu achten, dass diese oberhalb der Anschlussdose verläuft.
Mittelunterstützung
Bitte beachten Sie zusätzlich die Hinweise zur Installation des Moduls mit Einlege-und Einschubsystemen auf S. 11
Die Klemmbereiche gelten auch für die Nutzung der verdeckten Klemmung an der umlaufenden Montagenut (siehe S. 12).
Bosch Solar Module c-Si M60+ S EU56117 I Bosch Solar Module c-Si M60+ EU56117
300
300
300
300
300
300
300
300
300
300
300
300
300
300
300
300
Klemmbereich
Anschlussdose
Drucklastannahme ≤ 5400 Pa
ohne Mittelunterstützung
Montagehinweise | 9
Drucklastannahme ≤ 5400 Pa
mit Mittelunterstützung
