12 | Montagehinweise | Verschaltungshinweise | Elektrischer Anschluss
28≤x
Ansicht von vorn, Detail
Drainage-Ecke

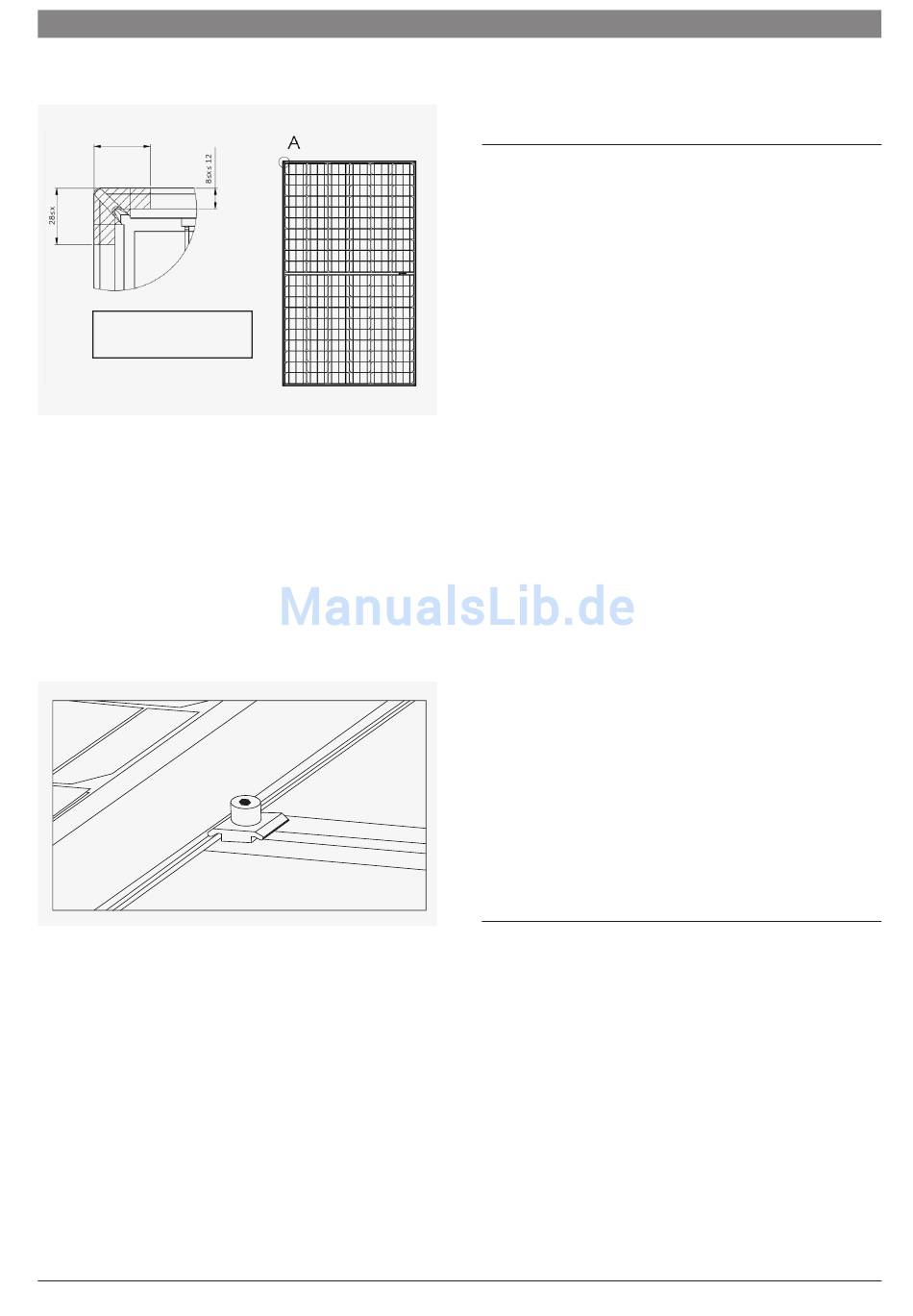

Abbildung 5: Befestigung der Module im Bereich der Modul- bzw.
Drainageecken
Alternativ kann das Modul auch durch Nutzung der ver-
deckten Klemmung mit der innovativen Bosch-Miniklemme
an der umlaufenden Montagenut befestigt werden. Für die
Befestigung des Moduls an der Montagenut gelten die
Klemmbereiche und Lastannahmen analog zum Klemmsy-
stem (siehe Tabellen 2 bis 5).
Abbildung 6: Zusätzliche Befestigungsmöglichkeit verdeckte
Klemmung an umlaufender Montagenut
Bosch Solar Module c-Si M60+ S EU56117 I Bosch Solar Module c-Si M60+ EU56117
5 Verschaltungshinweise
Es dürfen nur identische Solarmodule gleichen Typs und
gleicher Leistungsklasse verschaltet werden. Achten Sie
dabei darauf, dass bei der Reihenschaltung der Module die
maximal zulässige Systemspannung nicht überschritten
wird. Dabei ist die Temperaturabhängigkeit der Modul-
spannung der Solarmodule zu beachten, insbesondere da
bei niedrigen Temperaturen die Modulspannung steigt.
Für die parallele Verschaltung der Module muss sicherge-
stellt werden, dass stets die gleiche Anzahl von Modulen in
den parallel zu schaltenden Strängen in Reihe geschaltet
wird und geeignete Maßnahmen zum Überstromschutz
(z. B. Strangsicherung) getroffen werden. Es ist darauf zu
achten, dass die angegebene Belastbarkeit bezüglich des
Rückstroms I
, wie im Datenblatt angegeben, nicht über-
R
schritten wird.
Unter üblichen Bedingungen kann ein PV-Modul einen
höheren Strom und/oder eine höhere Spannung liefern
als unter den genormten Prüfbedingungen angegeben.
Zur Bestimmung der Spannungsbemessungswerte von
Bauteilen, Strombemessungswerte von Kabeln, Größen
der Sicherungen und Bemessung von Steuerungen, die
an den Ausgang von PV-Modulen angeschlossen werden,
sollten deshalb die auf dem Modul angegebenen Werte
von Isc und Uoc mit einem Sicherheitsfaktor von 1,25
multipliziert werden. Bitte beachten Sie die gültigen
landesspezifischen Normen und Vorschriften.
6 Elektrischer Anschluss
Die Solarmodule sind zum Einsatz in netzgekoppelten
Solargeneratoren bestimmt. Bei einem Einsatz zu einem
anderen Zweck sind die entsprechenden abweichenden
technischen Besonderheiten zu beachten. Die Solarmo-
dule dürfen nur durch qualifizierte Fachfirmen montiert
werden. Dabei müssen die für PV-Anlagen relevanten
Normen und Vorschriften wie VDE-Bestimmungen, DIN-
Normen, VDEW-Richtlinie, die TAB der zuständigen
Netzbetreiber sowie die Regeln der Berufsgenossen-
schaften zum Unfallschutz beachtet werden. Insbeson-
dere wird nochmals auf folgende Punkte hingewiesen:
de
Bosch Solar Energy AG
