3.3 Montage eines AS–i–Moduls

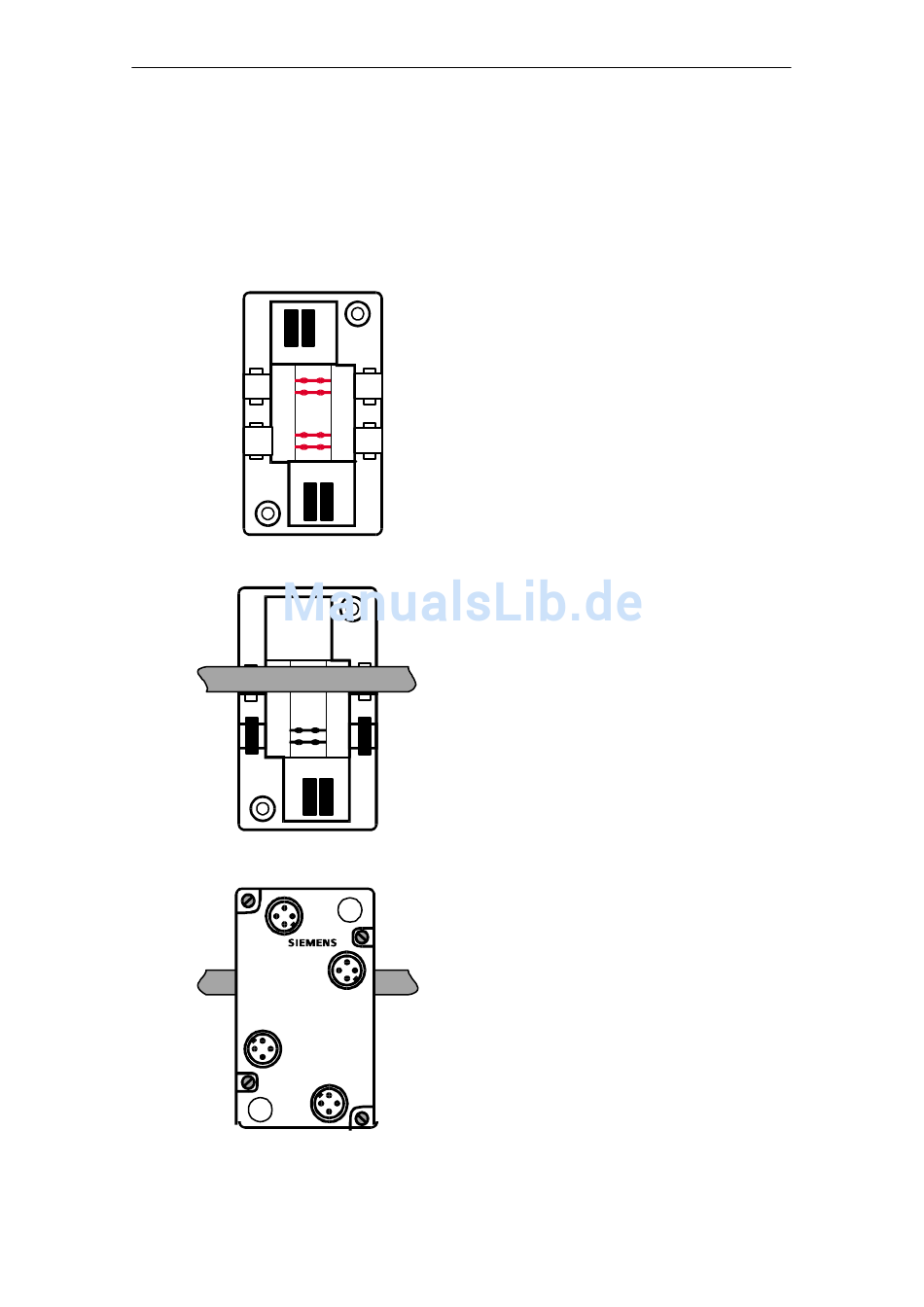

Die Montage eines AS–i–Moduls an der AS–i–Leitung gestaltet sich durch die be-
schriebene Anschlusstechnik besonders einfach. Dies wird in der folgenden Dar-
stellung deutlich:
Bild 3-2
Bild 3-3
Bild 3-4
SIMATIC NET AS–Interface – Einführung und Grundlagen
C79000–G8900–C089/03
Weitere AS–i Systemkomponenten
1. Das Koppelmodul wird aufgeschraubt oder
auf eine 35mm Hutschiene aufgeschnappt.
Im Koppelmodul befinden sich 4
Dichtstücke. Sie werden zur Abdichtung
freier Leitungsöffnungen verwendet.
2. Die AS–i–Leitung wird eingelegt. Sie rastet
oberhalb der Kontaktierschwerter in einer
Führung ein und wird mechanisch fixiert. Ein
elektrischer Kontakt wird dabei nicht herge-
stellt. In die nicht benötigte Leitungsöffnung
werden 2 Dichtstücke eingelegt.
3. Durch Aufschrauben des Anwendermoduls
wird die AS–i–Leitung auf die Kontaktier-
schwerter gedrückt. Sie durchdringen die
Adern an 2 Stellen und garantieren eine si-
chere Verbindung. Nach einer ordnungsge-
mäßen Montage hat das Modul die Schut-
zart IP67.
3-5
