AS–Interface (AS–i)
1.2 AS–i–Systemkomponenten in der Übersicht
Systemkomponenten im AS–i–Netz:
S AS–i–Master
S AS–i–Slaves; aufgrund ihrer Aufbautechnik zu unterscheiden in
– AS–i–Module
– Sensoren/Aktoren mit integriertem AS–i–Anschluss
S AS–i–Leitung
S AS–i–Netzteil
S Adressiergerät
S SCOPE für AS–Interface

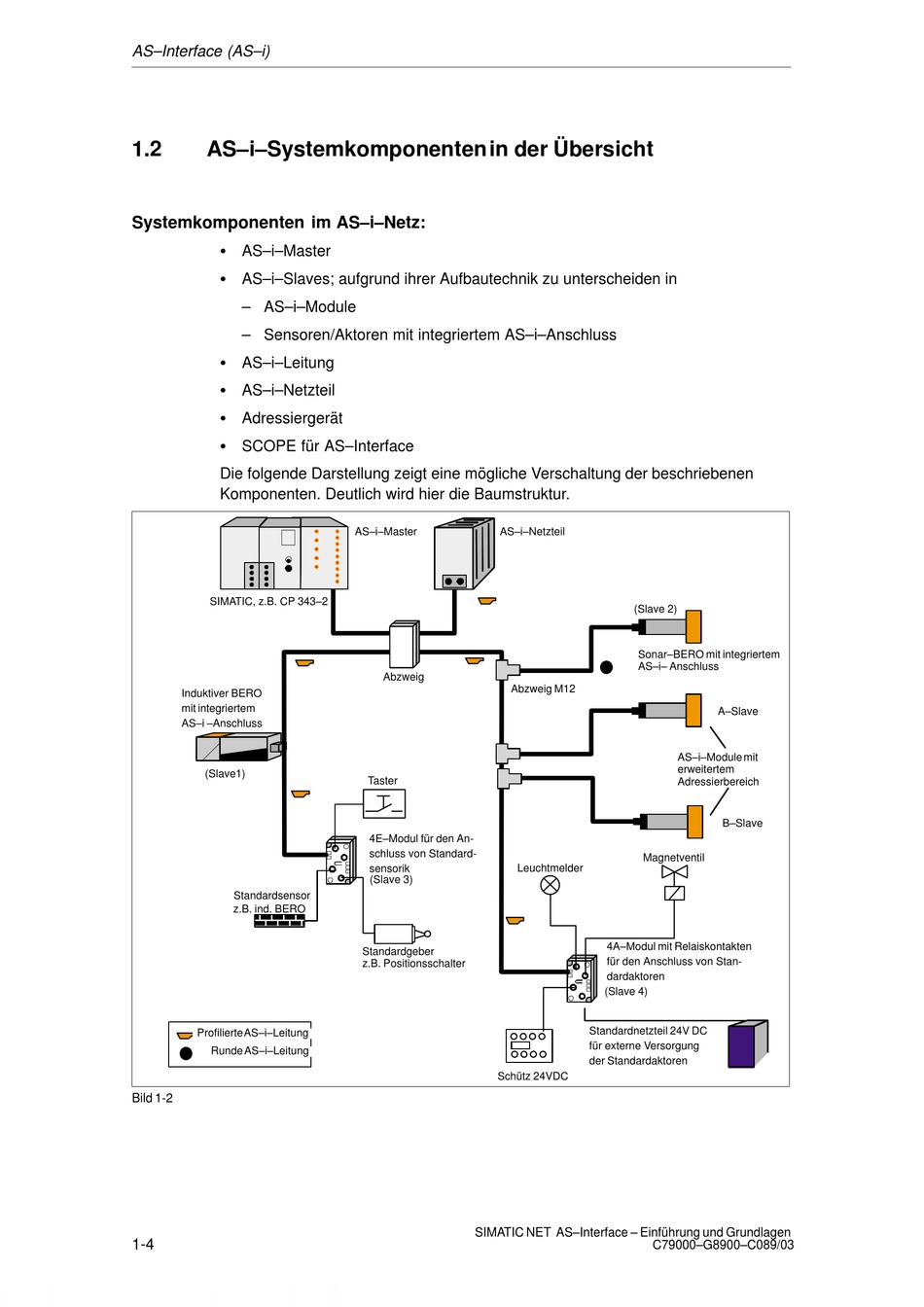

Die folgende Darstellung zeigt eine mögliche Verschaltung der beschriebenen
Komponenten. Deutlich wird hier die Baumstruktur.
SIMATIC, z.B. CP 343–2
Induktiver BERO
mit integriertem
AS–i –Anschluss
(Slave1)
Standardsensor
z.B. ind. BERO
Ñ Ñ Ñ
Profilierte AS–i–Leitung
Runde AS–i–Leitung
Bild 1-2
1-4
AS–i–Master AS–i–Netzteil
Abzweig
Abzweig M12
Taster
4E–Modul für den An-
schluss von Standard-
sensorik Leuchtmelder
(Slave 3)
Standardgeber
z.B. Positionsschalter
Schütz 24VDC
SIMATIC NET AS–Interface – Einführung und Grundlagen
(Slave 2)
Sonar–BERO mit integriertem
AS–i– Anschluss
A–Slave
AS–i–Module mit
erweitertem
Adressierbereich
B–Slave
Magnetventil
4A–Modul mit Relaiskontakten
für den Anschluss von Stan-
dardaktoren
(Slave 4)
Standardnetzteil 24V DC
für externe Versorgung
der Standardaktoren
C79000–G8900–C089/03
