Die REF 542plus-HMI-Verbindung geht aus Abb. 8.1.-4 hervor
Der X10-Stecker verbindet das REF 542plus mit der Hilfsspannungsversorgung.
*
Steckertyp: Weidmüller SLA2/90B3.2SNOR
*
Der X20-Schnittstelle dient zur Verbindung des HMI desREF 542plus mit der
*
Zentraleinheit.
Steckertyp: D-SUB9 FCT F09P5G2-K216
*
X10
+
1
_
2
X20
a
3
8
b

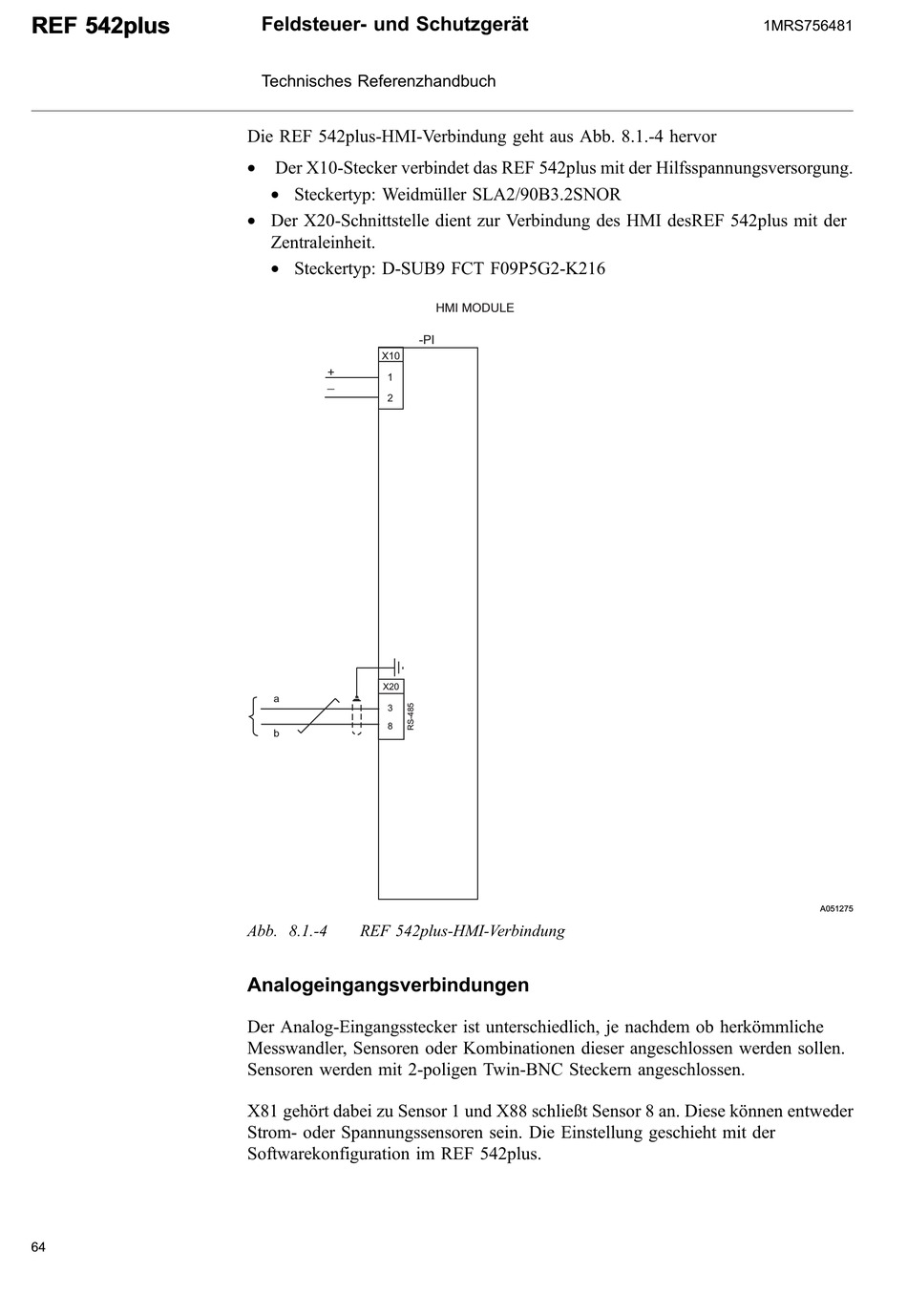

Abb. 8.1.-4 REF 542plus-HMI-Verbindung

Analogeingangsverbindungen

Der Analog-Eingangsstecker ist unterschiedlich, je nachdem ob herkömmliche
Messwandler, Sensoren oder Kombinationen dieser angeschlossen werden sollen.
Sensoren werden mit 2-poligen Twin-BNC Steckern angeschlossen.
X81 gehört dabei zu Sensor 1 und X88 schließt Sensor 8 an. Diese können entweder
Strom- oder Spannungssensoren sein. Die Einstellung geschieht mit der
Softwarekonfiguration im REF 542plus.
