5.2.
5.3.
36
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch

Montage und Installation

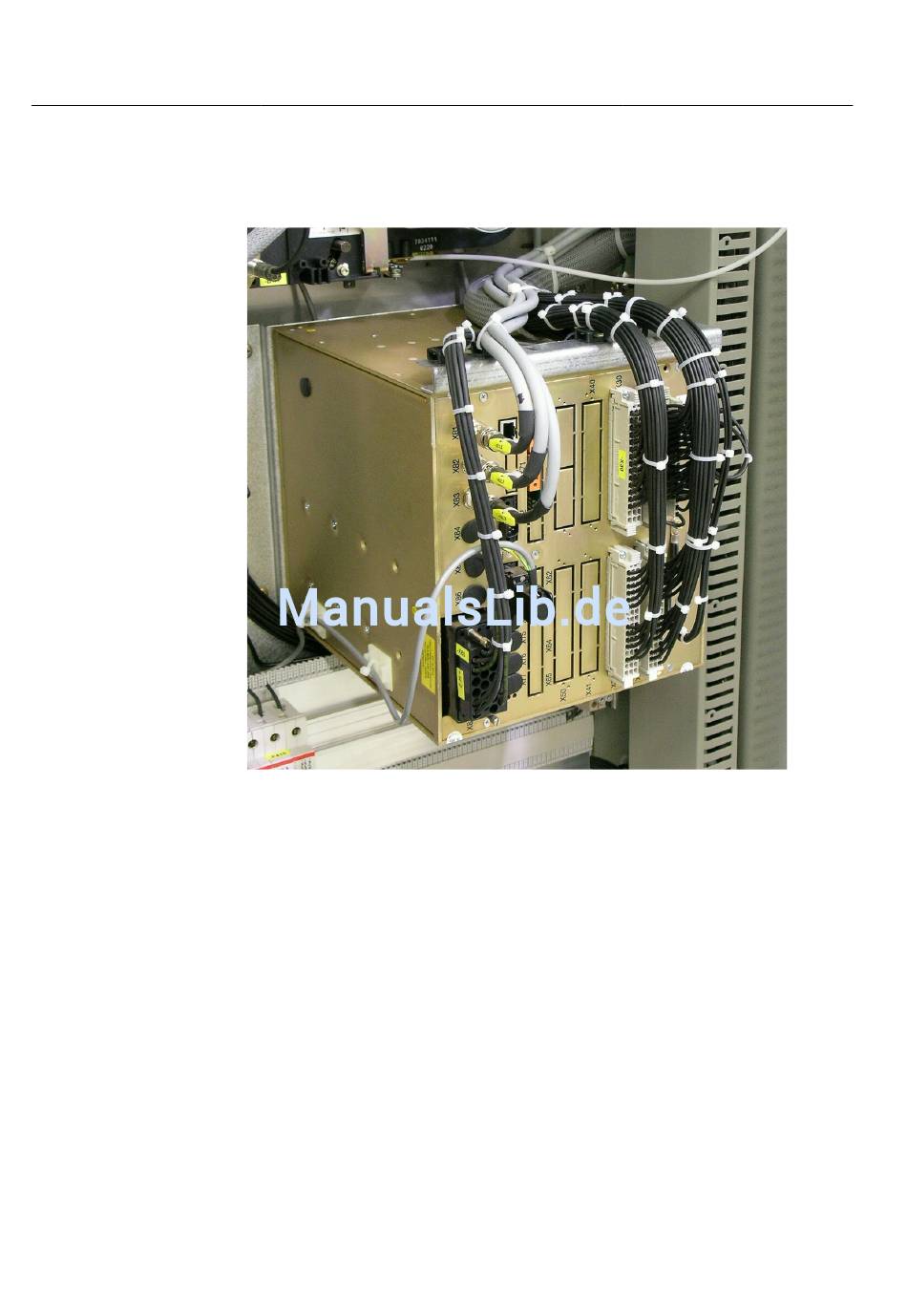

Abb. 5.2.-1 zeigt ein Montagebeispiel einer Zentraleinheit mit breitem Gehäuse in
einem Steuerschrank.
Abb. 5.2.-1 Installation der Zentraleinheit in in einem Steuerschrank einer
gasisolierten Schaltanlage (GIS).

HMI

Die Abmessungen des HMI gehen aus Abb. 5.3.-1 und Abb. 5.3.-2 hervor.
1MRS756481
A051270
