REF 542plus REF 542plus
14
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch

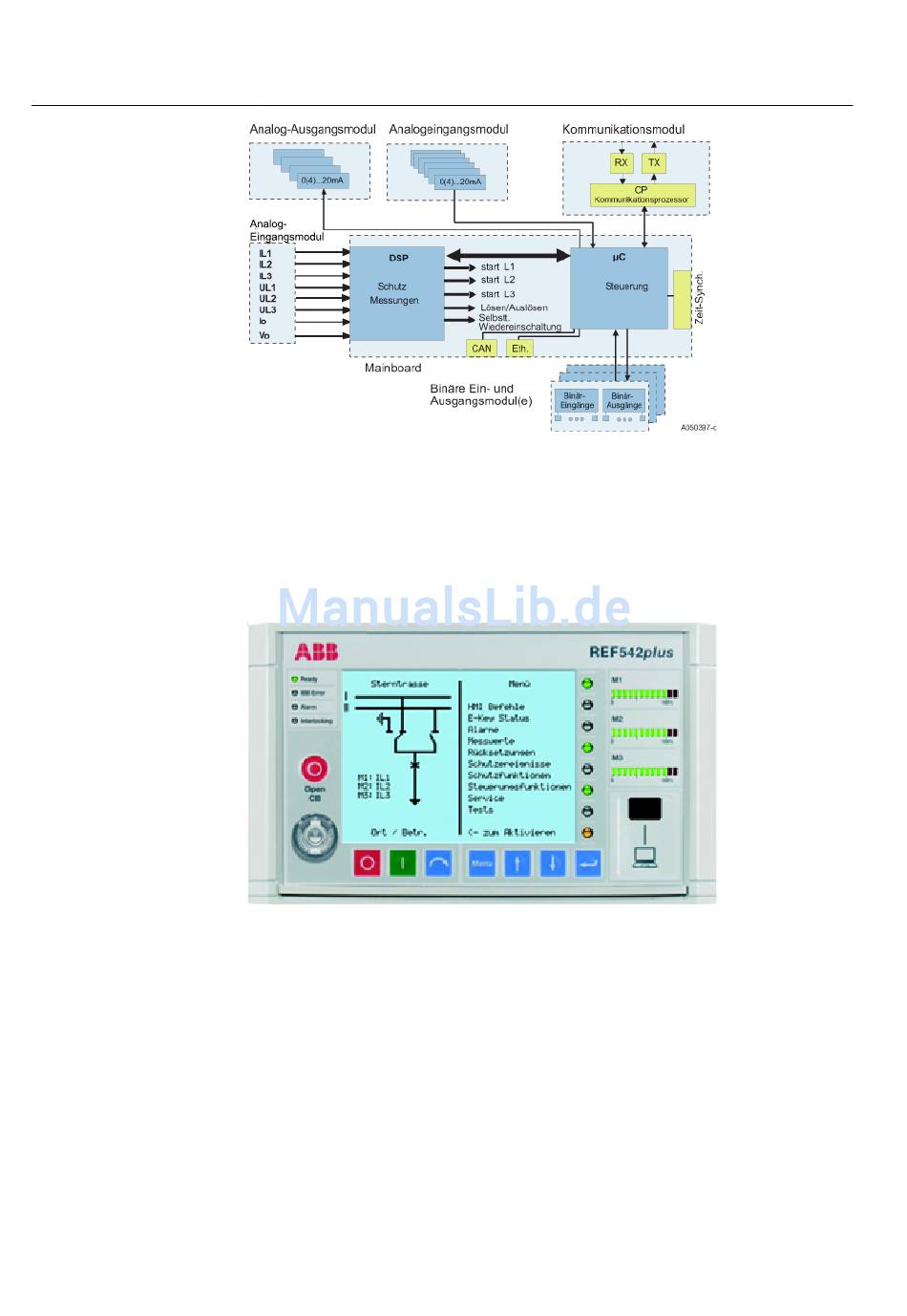

Abb. 3.-4 REF 542plus Blockschaltbild
Die HMI-Steuereinheit dargestellte in Abb. 3.-5 ist mit einem hinterleuchteten
Flüssigkristalldisplay (LCD), acht Tasten, mehreren LEDs und einem elektronischen
Schloss ausgestattet. Die Displaysprache kann mit der zugehörigen
Konfigurationssoftware angepasst werden. Diese dient auch zur Programmierung
von Schutz- und Steuerfunktionen.
Abb. 3.-5 HMI-Steuereinheit
Die linke Seite des Displays ist für ein Übersichtsschaltbild reserviert. Auf der
rechten Seite erscheinen Textmeldungen wie Messwerte und Schutzereignisse. Die
Hintergrundbeleuchtung des Displays schaltet sich ca. 20 Minuten nach der letzten
Betätigung automatisch ab.
Das HMI ist ein Komplettsystem zur lokalen Bedienung des Feldes, Parametrierung
von Schutzfunktionen, Rücksetzen von Alarmen und Meldungen sowie
Umschaltung von vor Ort auf Fernbetrieb.
Das HMI umfasst:
