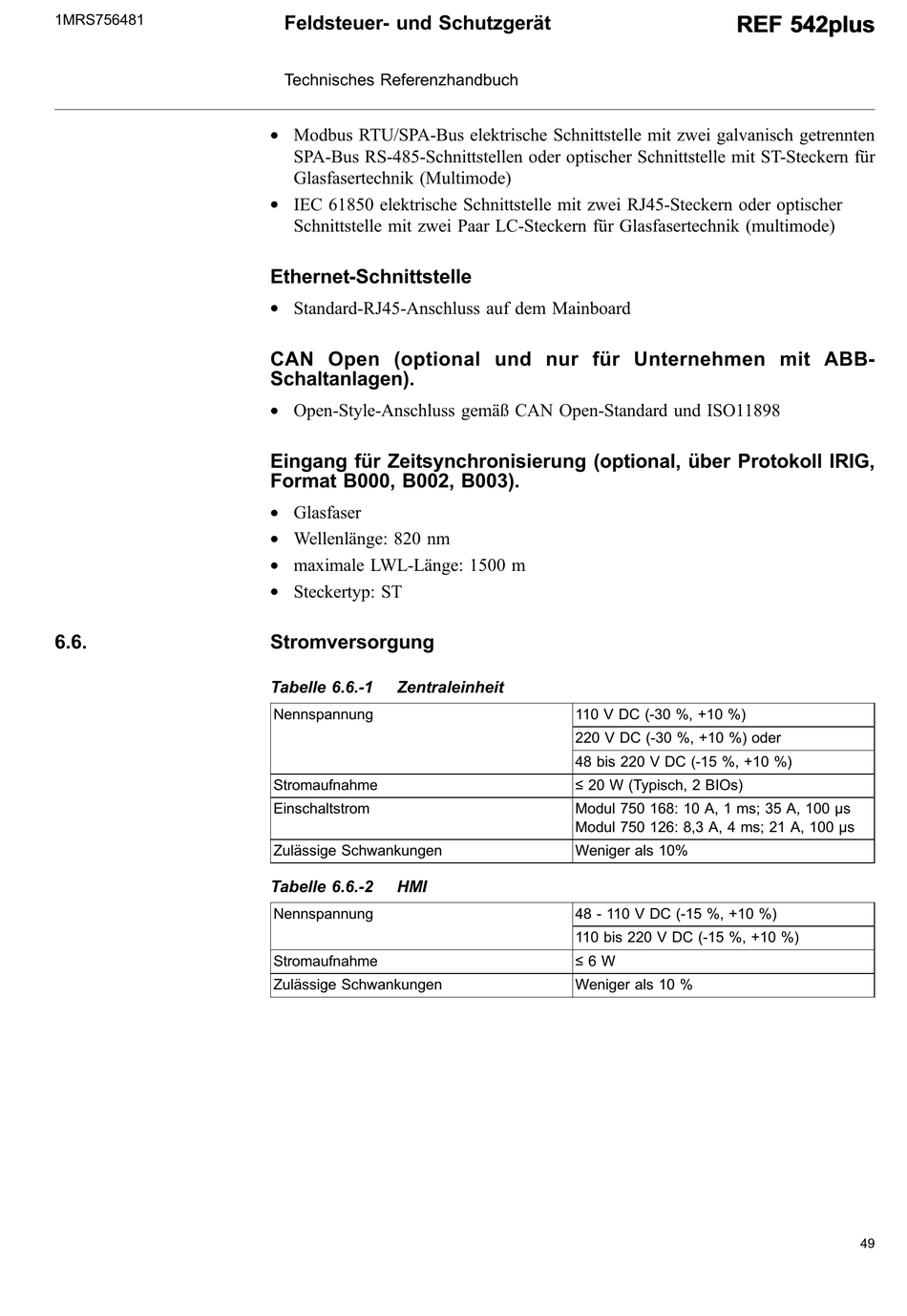

1MRS756481
6.6.
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
Modbus RTU/SPA-Bus elektrische Schnittstelle mit zwei galvanisch getrennten
*
SPA-Bus RS-485-Schnittstellen oder optischer Schnittstelle mit ST-Steckern für
Glasfasertechnik (Multimode)
IEC 61850 elektrische Schnittstelle mit zwei RJ45-Steckern oder optischer
*
Schnittstelle mit zwei Paar LC-Steckern für Glasfasertechnik (multimode)

Ethernet-Schnittstelle

Standard-RJ45-Anschluss auf dem Mainboard
*
CAN Open (optional und nur für Unternehmen mit ABB-
Schaltanlagen).
Open-Style-Anschluss gemäß CAN Open-Standard und ISO11898
*
Eingang für Zeitsynchronisierung (optional, über Protokoll IRIG,
Format B000, B002, B003).
Glasfaser
*
Wellenlänge: 820 nm
*
maximale LWL-Länge: 1500 m
*
Steckertyp: ST
*

Stromversorgung

Tabelle 6.6.-1 Zentraleinheit
Nennspannung
Stromaufnahme
Einschaltstrom
Zulässige Schwankungen
Tabelle 6.6.-2 HMI
Nennspannung
Stromaufnahme
Zulässige Schwankungen
REF 542plus REF 542plus
110 V DC (-30 %, +10 %)
220 V DC (-30 %, +10 %) oder
48 bis 220 V DC (-15 %, +10 %)
≤ 20 W (Typisch, 2 BIOs)
Modul 750 168: 10 A, 1 ms; 35 A, 100 µs
Modul 750 126: 8,3 A, 4 ms; 21 A, 100 µs
Weniger als 10%
48 - 110 V DC (-15 %, +10 %)
110 bis 220 V DC (-15 %, +10 %)
≤ 6 W
Weniger als 10 %
