2.2 Die Baugruppenträger UR1; (6ES7400-1TA01-0AA0) und
UR2; (6ES7400-1JA01-0AA0)
Einleitung
Die Baugruppenträger UR1 und UR2 werden für den Aufbau von Zentralgeräten
(ZG) und von Erweiterungsgerätan (EG) eingesetzt. Bei den Baugruppenträgern
UR1 und UR2 sind sowohl Peripherie-Bus als auch Kommunikations-Bus vorhan-
den.
Einsetzbare Baugruppen im UR1, UR2
Folgende Baugruppen können Sie in den Baugruppenträgern UR1 und UR2 ver-
wenden:
• UR1 bzw. UR2 wird als ZG eingesetzt:
Alle S7-400-Baugruppen außer Empfangs-IMs
• UR1 bzw. UR2 wird als EG eingesetzt:
Alle S7-400-Baugruppen außer CPUs und Sende-IMs
Sonderfall: Stromversorgungsbaugruppen dürfen nicht gemeinsam mit der
Empfangs-IM IM 461-1 verwendet werden.
Aufbau des UR1, UR2
1
1
290 mm 190 mm
40 mm

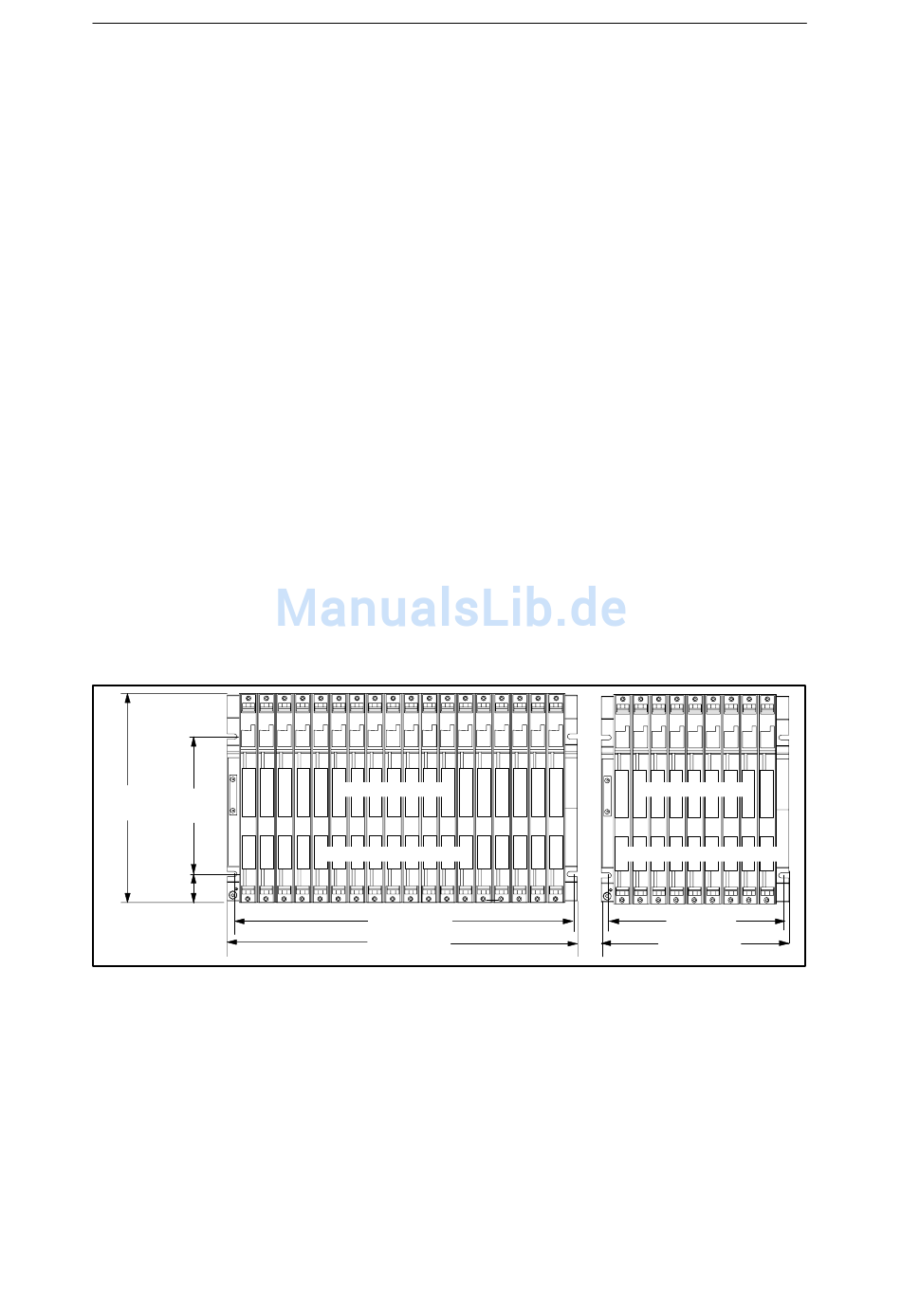

Bild 2-2 Baugruppenträger UR1 mit 18 Steckplätzen und UR2 mit 9 Steckplätzen
Automatisierungssysteme S7-400/M7-400 Referenzhandbuch
A5E00069466-07
2 3 4 5 6 7 8 9 10 11
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Peripherie-Bus
Kommunikations-Bus
465 mm
482,5 mm
12 13 14 15 16 17 18
Baugruppenträger
1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9
Peripherie-Bus
Kommunikations-Bus
240 mm
257,5 mm
