3.9 Stromversorgungsbaugruppe PS 407 20A;
(6ES7407-0RA00-0AA0)
Funktion
Die Stromversorgungsbaugruppe PS 407 20A ist für den Anschluss an ein Wech-
selspannungsnetz AC 120 V/230 V ausgelegt und liefert sekundärseitig
DC 5 V/20 A sowie DC 24 V/1 A.

Bedien- und Anzeigeelemente der PS 407 20A

PS 407 20A
X 2
1
3 4
407-0RA00-0AA0
INTF
BAF
BATT1F
BATT2F
DC 5 V
DC 24 V
FMR
BATT.1
+
–
BATT. INDIC.
2 BATT
OFF
1 BATT
230
VOLTAGE

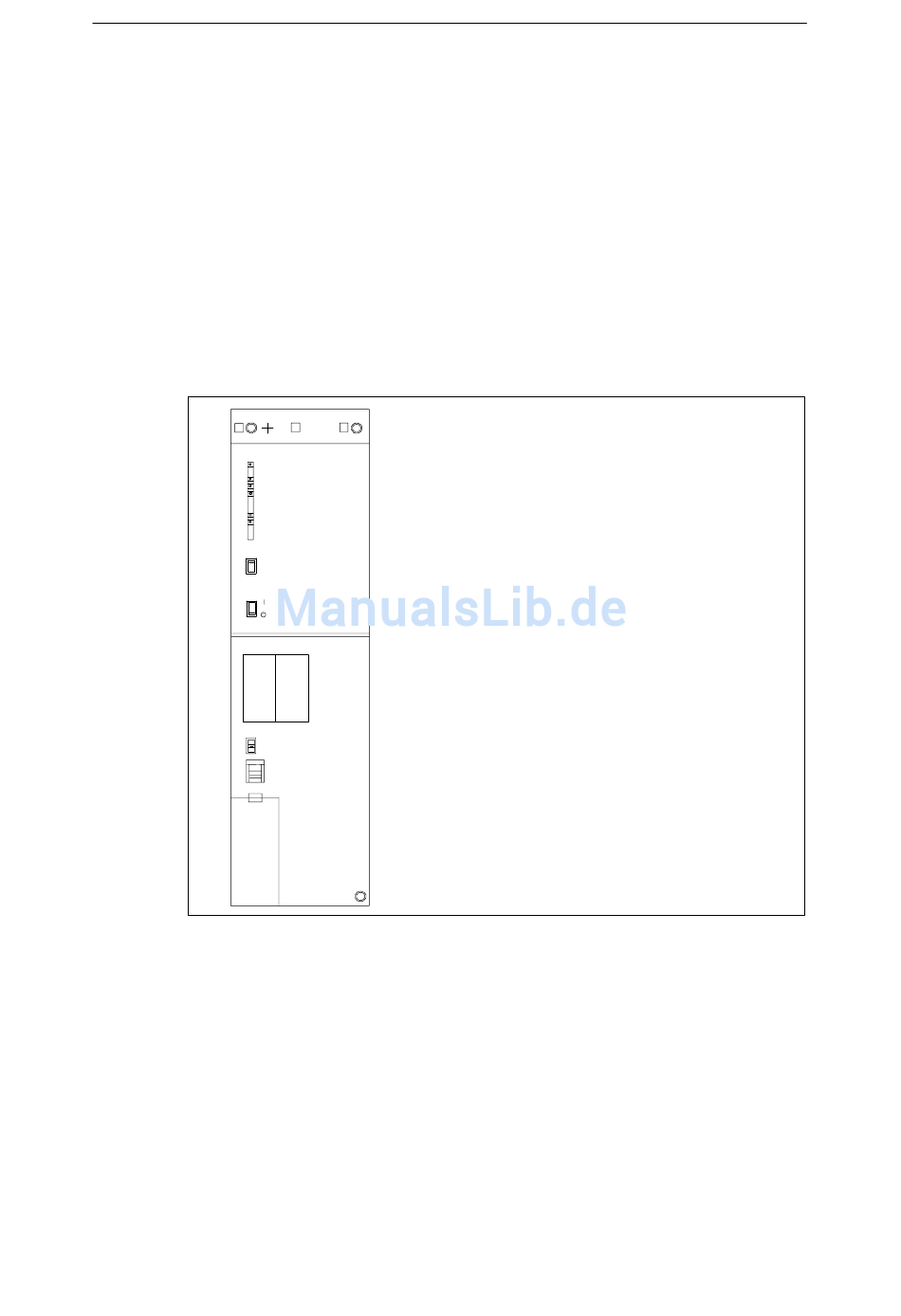

Bild 3-5
Automatisierungssysteme S7-400/M7-400 Referenzhandbuch
A5E00069466-07
•
2 3
•
•
•
unter
BATT.2
haube
+
•
–
•
•
•
•

Bedien- und Anzeigelemente der PS 407 20A

Stromversorgungsbaugruppen
Befestigungsschrauben
LED-Anzeigen INTF,
BAF, BATT1F, BATT2F,
DC 5 V, DC 24 V
Taster FMR (Failure Message Reset)
Standby-Schalter (keine Netztrennung)
Abdeck-
Batteriefach
Schalter BATT. INDIC.
2 BATT, OFF, 1 BATT
Spannungswahlschalter
3-poliger steckbarer Netzanschluss
Befestigungsschraube
3-25
