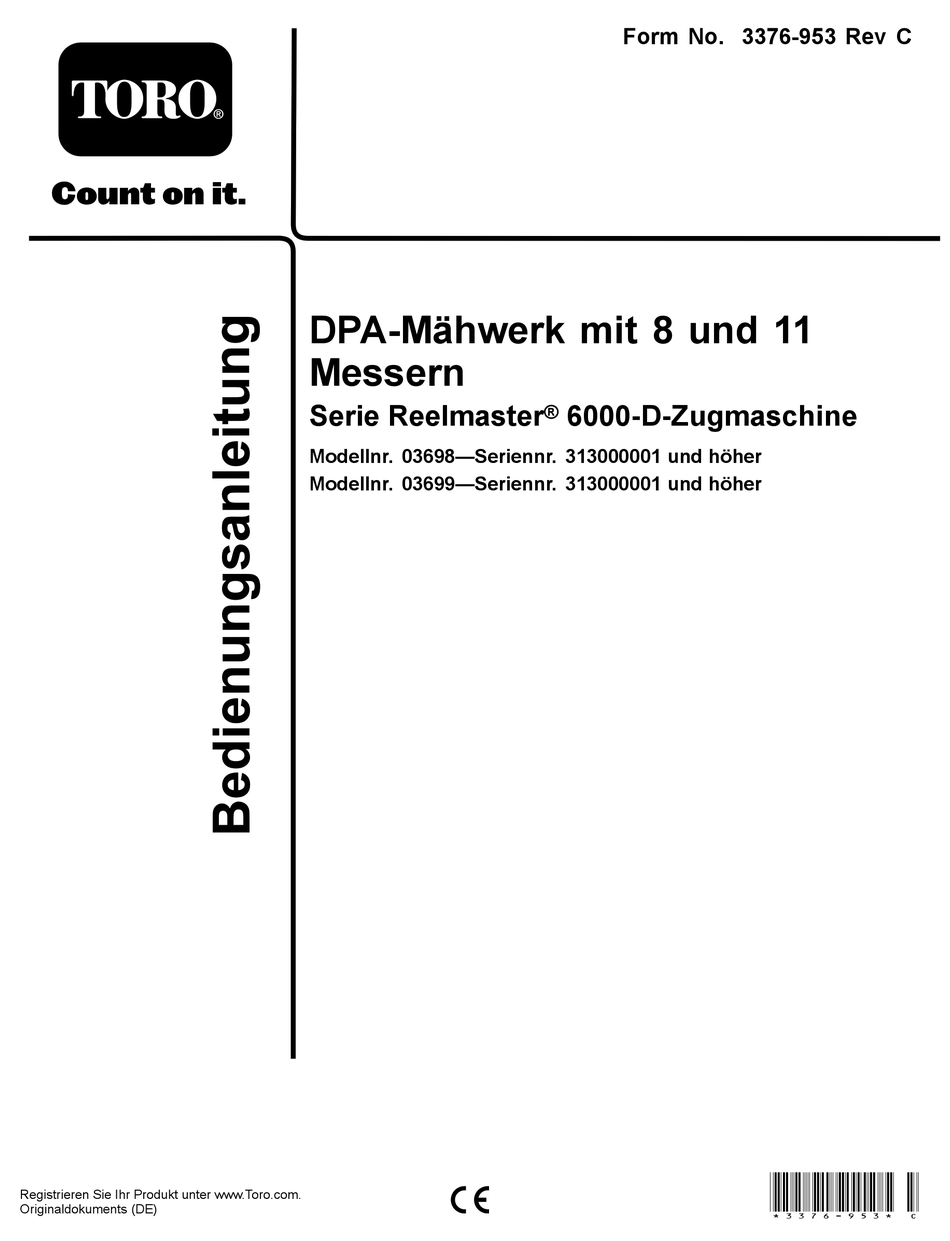

- Seite 1 Form No. 3376-953 Rev C DPA-Mähwerk mit 8 und 11 Messern Serie Reelmaster ® 6000-D-Zugmaschine Modellnr. 03698—Seriennr. 313000001 und höher Modellnr. 03699—Seriennr. 313000001 und höher *3376-953* C Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Sie können Toro direkt unter www.Toro.com hinsichtlich Produkt- und Zubehörinformationen, Standort eines Händlers oder Registrierung des Produkts kontaktieren. Inhalt Wenden Sie sich an den Toro Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Einführung ..............2 Originalersatzteile oder weitere Informationen benötigen.
- Seite 3 Muttern und Schrauben fest, um den • Kaufen Sie nur Originalersatzteile und -zubehör von sicheren Betriebszustand der Maschine zu jeder Zeit Toro, um eine optimale Leistung und Sicherheit zu sicherzustellen. gewährleisten, damit das Gerät von Toro auch ein •...
- Seite 4 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Mähwerk Prüfen Sie das Mähwerk. – Keine Teile werden benötigt Entfernen Sie die Kippvorrichtung. Hubkette Kettenhalterung U-Schraube Befestigen Sie die Hubhalterungen und Mutter 10/14 Ketten.
- Seite 5 Prüfen des Mähwerks Für diesen Arbeitsschritt erforderliche Teile: Mähwerk Bild 3 Verfahren 1. Gelenkstange 2. Stützhalterung der Prüfen Sie nach dem Auspacken des Mähwerks Folgendes: Kippvorrichtung mit Rolle 1. Prüfen Sie, ob beide Spindelenden ausreichend geschmiert sind. Hinweis: Die Stützhalterung der Kippvorrichtung mit der Rolle und die Stützhalterungen der Hinweis: Schmiermittel sollte an den hinteren Lagern Kippvorrichtung werden nicht für den Betrieb der...
- Seite 6 2. An den Hubarmen Nr. 1 und Nr. 5 sollten die 5. Positionieren Sie die Halterungen und U-Schrauben an Halterungen 10 Grad nach rechts von der Vertikalen den Hubarmen Nr. 6 und Nr. 7 36,8 cm hinter der gedreht werden (Bild 4). Mittellinie des Kreuzgelenks (Bild 6).
- Seite 7 In schweren oder nassen Bedingungen kann das hintere Schutzblech geöffnet werden. Lösen Sie zum Öffnen des hinteren Schutzblechs (Bild 9) die Kopfschrauben, mit denen das Schutzblech an der linken Verwenden des Seitenplatte befestigt ist, drehen Sie das Schutzblech in die geöffnete Stellung und ziehen Sie die Kopfschrauben fest.
- Seite 8 1. Entfernen Sie an den Mähwerken Nr. 2, Nr. 4 und Nr. 6 die zwei Kopfschrauben, mit denen das Gegengewicht links am Mähwerk befestigt ist. Hinweis: Nehmen Sie das Gegengewicht ab (Bild 11). Montieren der Mähwerke Für diesen Arbeitsschritt erforderliche Teile: Großer O-Ring Schraube...
- Seite 9 13. Haken Sie den Federdraht unten um den Lenksperrstift (Bild 13). Bild 14 1. Hubkette 2. Einraststift 9. Schmieren Sie Keilwelle des Spindelmotors mit sauberem Schmiermittel ein. 10. Ölen Sie den O-Ring des Spindelmotors und setzen Sie ihn in den Motorflansch ein. 11.
- Seite 10 Produktübersicht Technische Daten Mähwerk Ballast 8 Messer 67 kg 11 Messer 69 kg Mähwerkzubehör und -kits Zentrale Rolle: Verringert Überlappungsmarkierungen für Grassorten, die in warmen Regionen verwendet werden Hinweis: Die Bestellnummern finden Sie im (Bermuda, Zoysia, Paspalum). Ersatzteilkatalog Kragen (6 pro Rolle): Verringert Überlappungsmarkie- Hinweis: Das Zubehör und die Kits gelten für ein Mähwerk rungen für Grassorten, die in warmen Regionen verwendet (wenn nicht anders angegeben).
- Seite 11 Für diese Schritte benötigen Sie die folgenden Werkzeuge: 3. Drehen Sie die Spindel so, dass ein Messer das • Beilagscheibe (0,0508 mm) – Toro Bestellnummer Untermesser 25 mm vom Ende des Untermessern an 125-5611 der rechten Seite des Mähwerks überquert. Markieren •...
- Seite 12 Befestigungsflanschen und den Distanzstücken der 10. Testen Sie die Mähleistung, indem Sie einen Seitenplatte ab. langen Streifen des Schnittleistungspapiers (Toro 5. Legen Sie die Distanzstücke auf die Schrauben auf den Bestellnummer 125-5610) senkrecht zum Untermesser Rollenhalterungen.
- Seite 13 die in warmen Regionen verwendet werden (Bermuda, Paspalum, Zoysia), für Grassorten, die in kühlen Regionen verwendet werden (Bent, Bluegrass, Rye) werden normale oder etwas aggressivere Einstellungen benötigt. Aggressivere Einstellungen schneiden mehr Gras ab, da die drehenden Spindeln mehr Gras in das Untermesser ziehen. g020552 Bild 20 1.
- Seite 14 Bild 22 1. Rasenkompensierungsfeder 3. Federstange 2. Splint 4. Sechskantmutter 2. Ziehen Sie die Sechskantmuttern vorne an der Federstange an, bis die komprimierte Länge der Feder 15.9 cm beträgt (Bild 22). Hinweis: Verkürzen Sie die Federlänge um 12,7 mm, wenn Sie in unebenem Terrain arbeiten. Der Rasen-Niederhalter ist etwas kürzer.
- Seite 15 Schnitthöhentabelle Schnitthöheneinstellung Schnittschärfe Anzahl der hinteren Mit installiertem Groomer Distanzstücke 0,64 cm Weniger Normal Mehr 0,95 cm Weniger Normal Mehr 1,27 cm Weniger Normal Mehr 1,56 cm Weniger Normal Mehr 1,91 cm Weniger Normal Mehr 2,22 cm Weniger Normal Mehr 2,54 cm Weniger Normal...
- Seite 16 Einstellen der Schnitthöhe Hinweis: Für Schnitthöhen über 2,54 cm müssen Sie das Kit für die hohe Schnitthöhe installieren. 1. Lösen Sie die Sicherungsmuttern, mit denen die Schnitthöhenarme an den Seitenplatten des Mähwerks befestigt sind (Bild 23). Bild 25 Bild 23 Wichtig: Bei einer ordnungsgemäßen Einstellung berühren die vordere und hintere Rolle die 1.
- Seite 17 3. Wenn ein zu großer Kontakt bzw. Spindelwiderstand besteht, müssen Sie entweder läppen, die Vorderseite des Untermessers erneuern oder das Mähwerk nachschleifen, um die für einen genauen Schnitt erforderlichen scharfen Kanten zu erhalten (weitere Angaben finden Sie in der Toro Anleitung zum...
- Seite 18 Warten des Untermessers Die Wartungslimits für das Untermesser werden in den folgenden Tabellen aufgeführt. Wichtig: Wenn Sie das Mähwerk mit einem Untermesser einsetzen, das unter dem Wartungslimit liegt, erhalten Sie ggf. ein schlechtes Schnittbild, und das Untermesser hat bei Aufprallungen eine geringere strukturelle Integrität. Tabelle für das Untermesserwartungslimit Untermesser Bestellnummer...
- Seite 19 Wartung Schmierung Jedes Mähwerk hat sechs Schmiernippel (Bild 30), die regelmäßig mit Nr. 2 Allzweckschmierfett auf Lithiumbasis eingefettet werden müssen. Die Schmierstellen befinden sich an der vorderen Rolle (2), der hinteren Rolle (2) und dem Spindellager (2).) 1. Wischen Sie jeden Schmiernippel mit einem sauberen Bild 31 Lappen ab.
- Seite 20 B. Drehen Sie mit einem 1-3/8"-Schraubenschlüssel die Einstellmutter des Lagers langsam, bis das Ende der Spindel kein Spiel mehr hat. Wenn Sie das Spiel am Spindelende nicht mit der Mutter abstellen können, tauschen Sie die Spindellager aus. Hinweis: Spindellager müssen nicht vorgeladen werden.
- Seite 21 Warten der Rolle Spiel am Ende vorhanden ist, ziehen Sie jedoch nicht zu stark an oder verbiegen Sie die Seitenplatten. Die Für das Warten der Rolle ist ein Kit zum Überholen der Scheiben innen können einen Abstand aufweisen. Rolle, Bestellnummer 114-5430, und ein Werkzeugkasten, 4.
- Seite 22 Hinweise:...
- Seite 23 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
- Seite 24 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
