3 Produktbeschreibung
3.1 Produktaufbau
Das Fieldgate FXA42 wird in 3 Varianten angeboten, die sich hinsichtlich der Datenübert-
ragungstechniken und der Ausstattung unterscheiden.
FXA42-A
4
3
2
1
12

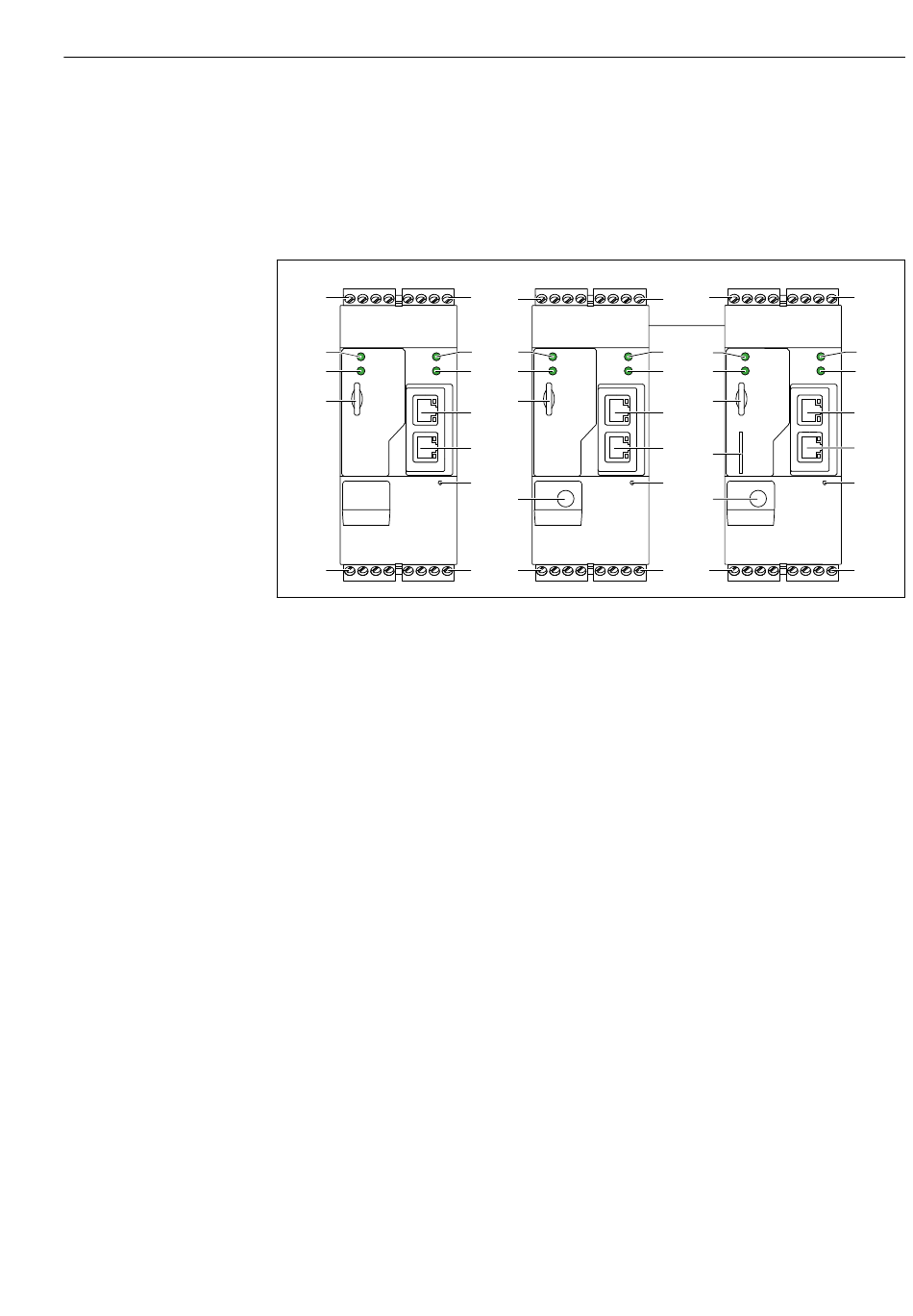

 1 Aufbau des Fieldgate FXA42
A FXA42 Ethernet
B FXA42 Ethernet and WLAN
C FXA42 Ethernet and 2G/3G
1 Steckplatz für Speicherkarte, Format microSD
2 Status-LED Modem / WLAN / Ethernet
3 Status-LED Versorgungsspannung
4, 5 Eingangsmodule mit Analogeingang, Digitaleingang, Stromquelle und Bezugspotential →  14
6 Status-LED Netzwerk
7 Status-LED Web-PLC
8, 9 Ethernet-Anschlüsse
10 Reset-Taster
11 Spannungsversorgung für Fieldgate FXA42, Spannungsversorgung für Digitalausgänge, Digitalausgänge
→  14
12 Serielle Schnittstelle RS-485 →  14
13 Anschluss für Antenne (nur Varianten WLAN und 2G/3G)
14 Steckplatz für Speicherkarte, Format SIM (nur Variante 2G/3G)
