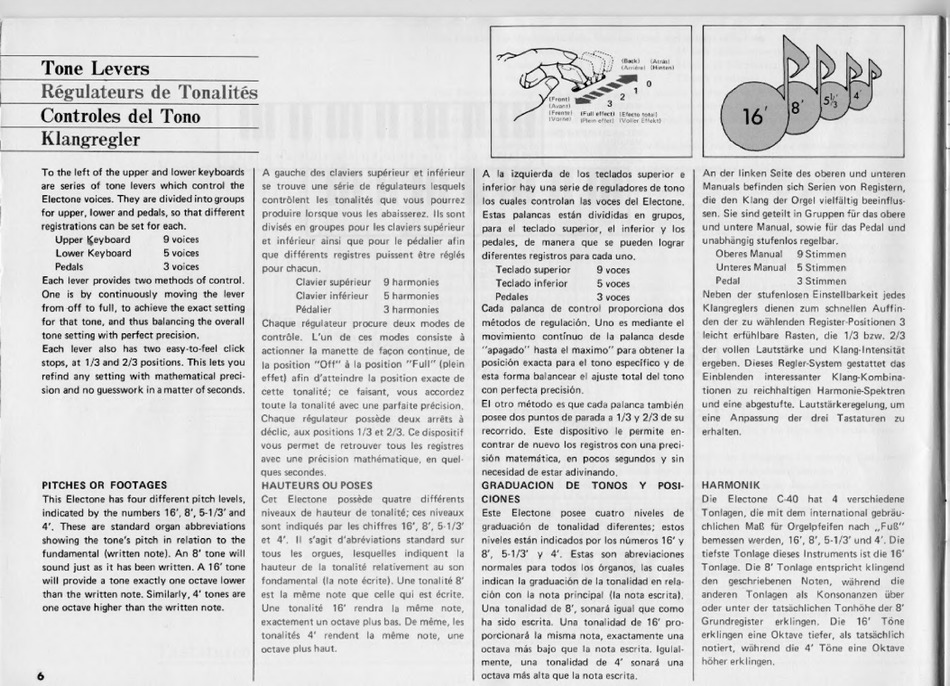

Yamaha Electone C-40 Handbuch Seite 8

Tone Levers
Régulateurs de Tonalités
Controles del Tono
Klangregler
To the left of the upper and lower keyboards
are series of tone levers which control the
Electone voices. They are divided into groups
for upper, lower and pedals, so that different
registrations can be set for each.
Upper Keyboard B voices
Lower Keyboard Б voices
Pedals 3 voices
Each lever provides two methods of control.
One is by continuously moving the lever
from off to full, to achieve the exact setting
for that tone, and thus balancing the overall
tone setting with perfect precision,
Each lever also has two easy-to-feel click
stops, at 1/3 and 2/3 positions. This lets you
refind any setting with mathematical preci-
sion and no guesswork in a matter of seconds,
PITCHES OR FOOTAGES
This Electone has four different pitch levels,
indicated by the numbers 16', 8', 5-1/3' and
4" These are standard organ abbreviations
showing the tone's pitch in relation to the
fundamental (written note). An B' tone will
sound just as it has been written. A 16° tone
will provide a tone exactly one octave lower
than the written note. Similarly, 4' tones are
one octave higher than the written note.
А gauche des claviers supérieur et inférieur
se trouve une série de régulateurs lesquels
contrólent les tonalités que vous pourrez
produire lorsque vous les abaisserez. Ils sont
divisés en groupes pour les claviers supérieur
et inférieur ainsi que pour le pédalier afin
que différents registres puissent ötre réglés
pour chacun.
Clavier supérieur 9 harmonies
Clavier inférieur 5 harmonies
Pédalier 3 harmonies
Chaque régulateur procure deux modes de
contróle. L'un de ces modes consiste à
actionner la manette de facon continue, de
la position "Off" à la position "Full" (plein
effet) afin d'atteindre la position exacte de
cette tonalité; ce faisant, vous accordez
toute la tonalite avec une parfaite précision,
Chaque régulateur possede deux arréts à
déclic, aux positions 1/3 et 2/3. Ce dispositif
vous permet de retrouver tous les registres
avec une précision mathématique, en quel-
ques secondes.
HAUTEURS QU POSES
Cet Electone possède quatre différents
niveaux de hauteur de tonalité; ces niveaux
sont indiqués par les chiffres 16', В", 5-1/3"
et 4°, || s'agit d'abréviations standard sur
tous les orgues, lesquelles indiquent la
hauteur de la tonalité relativement au son
fondamental (la note écrite). Une tonalite В"
est la méme note que celle qui est écrite.
Une tonalité 16° rendra |a méme note,
exactement un octave plus bas. De méme, les
tonalités 4° rendent la méme note, une
octave plus haut.
3 Васи) (Atrás
Кийе (Hinge
(Fann) (Full effect! ПЕ асан sean!
Lana ¡Her ей) Moller Eitekrk
A la izquierda de los teclados superior e |
inferior hay una serie de reguladores de tono
los cuales controlan las voces del Electone,
Estas palancas estin divididas en grupos,
para el teclado superior, el inferior y los
pedales, de manera que se pueden lograr
diferentes registros para cada uno.
Teclado superior 9 voces
Teclado inferior 5 voces
Pedales 3 voces
Cada palanca de control proporciona dos
métodos de regulación. Uno es mediante el
movimiento contínuo de la palanca desde
"apagado" hasta el maximo" para obtener la
posición exacta para el tono especifico y de
esta forma balancear el ajuste total del tono
con perfecta precisión.
El otro método es que cada palanca también
posee dos puntos de parada a 1/3 y 2/3 de su
recorrido, Este dispositivo le permite en-
contrar de nuevo los registros con una preci-
sión matemática, en pocos segundos y sin
necesidad de estar adivinando,
GRADUACIÓN DE TONOS Y POSI-
CIONES
Este Electone posee cuatro niveles de
graduación de tonalidad diferentes; estos
niveles están indicados por los números 16° y
8, 5-1/2 y 4. Estas son abreviaciones
normales para todos los Órganos, las cuales
indican la graduación de la tonalidad en rela-
ción con la nota principal (la nota escrita),
| Una tonalidad de В", sonará igual que como
ha sido escrita. Una tonalidad de 16' pro-
porcionará la misma nota, exactamente una
octava más bajo que la nota escrita. Igulal-
mente, una tonalidad de 4° sonará una
| octava más alta que la nota escrita,
An der linken Seite des oberen und unteren
Manuals befinden sich Serien von Registern,
die den Klang der Orgel vielfaltig beeinflus-
sen. Sie sind geteilt in Gruppen für das obere
und untere Manual, sowie für das Pedal und
unabhángig stufenlos regelbar.
Oberes Manual — 9 Stimmen
Unteres Manual 5 Stimmen
Pedal 3 Stimmen
Meben der stufenlosen Einstellbarkeit jedes
Klangreglers dienen zum schnellen Auffin-
den der zu wahlenden Register-Positionen 3
leicht erfühlbare Rasten, die 1/3 bzw. 2/3
der vollen Lautstärke und Klang-Intensitat
ergeben. Dieses Raglar-System gestattet das
Einblenden interessanter Klang-Kombina-
tionen zu reichhaltigen Harmonie-Spektren
und eine abgestufte. Lautstárkeregelung, um
eine Anpassung der drei Tastaturen zu
erhalten,
HARMONIK
Die Electone C-40 hat 4 verschiedene
Tonlagen, die mit dem international gebrau-
| chlichen Маб für Orgelpfeifen nach ,FuB"
bemessen werden, 16', 8", 5-1/3" und 4'. Die
tiefste Tonlage dieses Instruments ist die 16°
Tonlage. Die 8" Tonlage entspricht klingend
den geschriebenen Noten, wahrend die
anderen Tonlagen als Konsonanzen uber
oder unter der tatsichlichen Tonhöhe der 8"
Grundregister erklingen. Die 16° Tone
erklingen eine Oktave tiefer, als tatsachlich
notiert, wahrend die 4° Tone eine Oktave
hoher erklingen,
