Toro Multi-Pro 5800 Bedienungsanleitung Seite 9

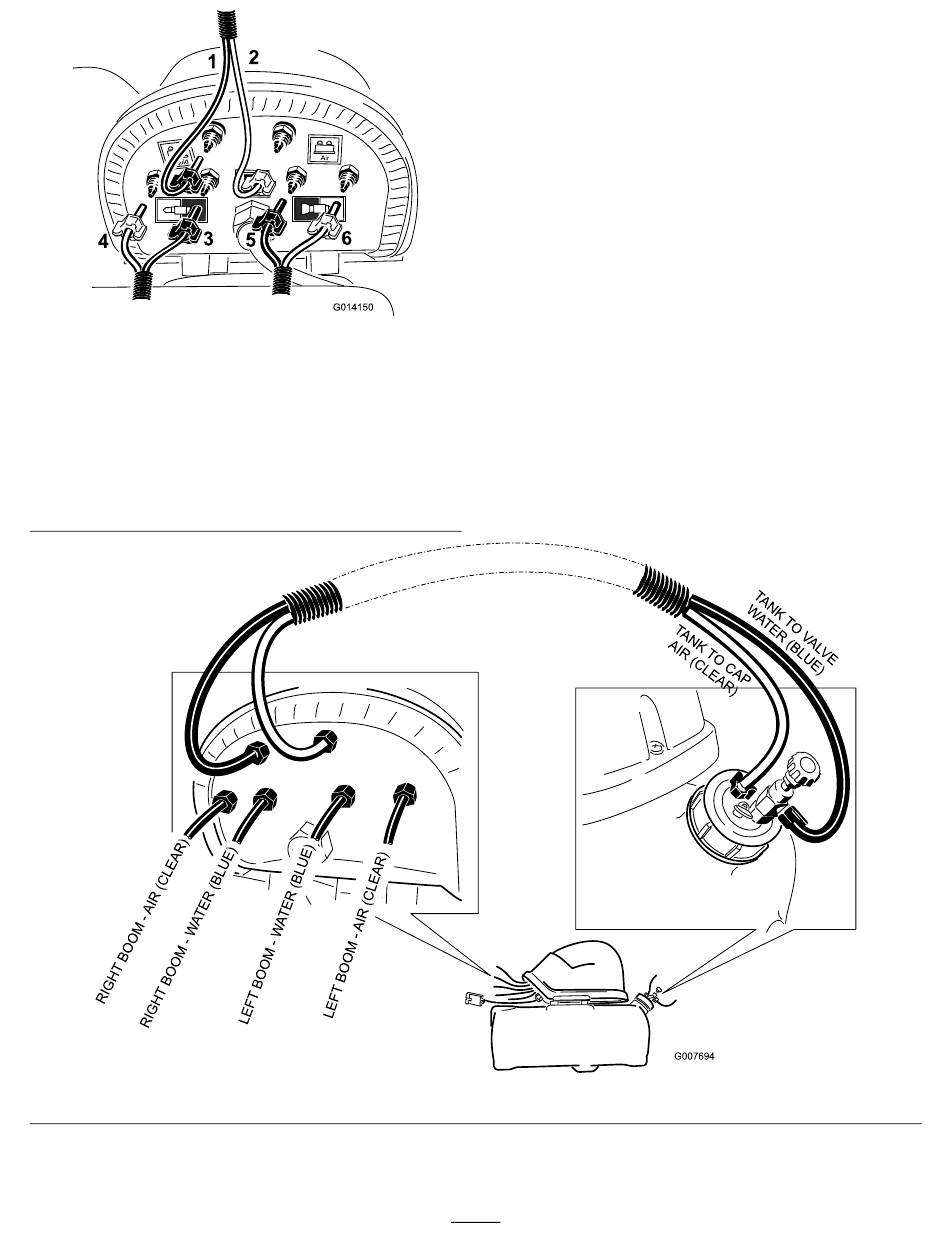

Bild 15
1. Blaues Rohr (Flüssigkeit)
und blaue Klemme, 1 m
langer Schleifenschlauch
2. Durchsichtiges Rohr (Luft)
und weiße Klemme, 1 m
langer Schleifenschlauch
3. Blaues Rohr und blaue
Klemme für den rechten
Ausleger
4. Durchsichtiger Schlauch
und weiße Klemme für
den rechten Ausleger
5. Blaues Rohr und blaue
Klemme für den linken
Ausleger
6. Durchsichtiges Rohr und
weiße Klemme für den
linken Ausleger
3. Bringen Sie eine Klemme in der entsprechenden Farbe
auf jedem farbigen Rohr von dem Schaumschlauch an,
den Sie vorher zu den Auslegern verlegt haben.
4. Befestigen Sie am Schaumschlauch, der zum linken
Ausleger verlegt ist, die blauen und weißen Rohre; die
Stellen sind in Bild 15 abgebildet.
5. Befestigen Sie am Schaumschlauch, der zum rechten
Ausleger verlegt ist, die blauen und weißen Rohre; die
Stellen sind in Bild 15 abgebildet.
6. Befestigen Sie alle Schläuche mit den restlichen
Klemmen an den Zahnungen.
7. Stellen Sie sicher, die Schläuche so verlegt sind, wie in
Bild 16 abgebildet.
Bild 16
9
