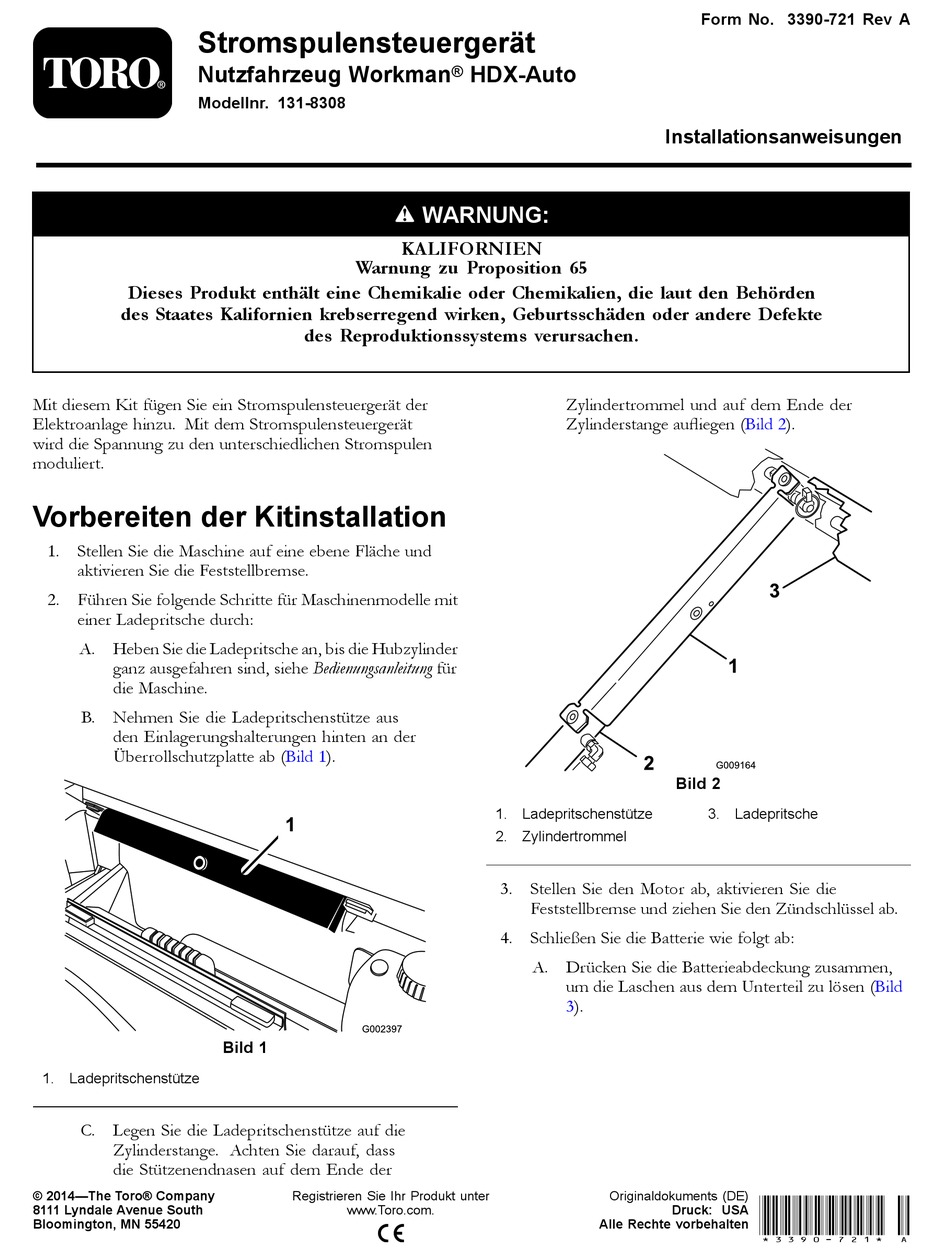

Toro Workman HDX-Auto Installationsanweisungen

Stromspulensteuergerät
Nutzfahrzeug Workman
Modellnr. 131-8308
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Mit diesem Kit fügen Sie ein Stromspulensteuergerät der
Elektroanlage hinzu. Mit dem Stromspulensteuergerät
wird die Spannung zu den unterschiedlichen Stromspulen
moduliert.
Vorbereiten der Kitinstallation
1. Stellen Sie die Maschine auf eine ebene Fläche und
aktivieren Sie die Feststellbremse.
2. Führen Sie folgende Schritte für Maschinenmodelle mit
einer Ladepritsche durch:
A. Heben Sie die Ladepritsche an, bis die Hubzylinder
ganz ausgefahren sind, siehe Bedienungsanleitung für
die Maschine.
B. Nehmen Sie die Ladepritschenstütze aus
den Einlagerungshalterungen hinten an der
Überrollschutzplatte ab
1. Ladepritschenstütze
C. Legen Sie die Ladepritschenstütze auf die
Zylinderstange. Achten Sie darauf, dass
die Stützenendnasen auf dem Ende der
© 2014—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
(Bild 1).
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
® HDX-Auto
WARNUNG:
Zylindertrommel und auf dem Ende der
Zylinderstange aufliegen
1. Ladepritschenstütze
2. Zylindertrommel
3. Stellen Sie den Motor ab, aktivieren Sie die
Feststellbremse und ziehen Sie den Zündschlüssel ab.
4. Schließen Sie die Batterie wie folgt ab:
A. Drücken Sie die Batterieabdeckung zusammen,
um die Laschen aus dem Unterteil zu lösen
3).
Alle Rechte vorbehalten *3390-721* A
Form No. 3390-721 Rev A
Installationsanweisungen
(Bild 2).
Bild 2
3. Ladepritsche
Originaldokuments (DE)
Druck: USA
(Bild
