Bagger-Anbaukit

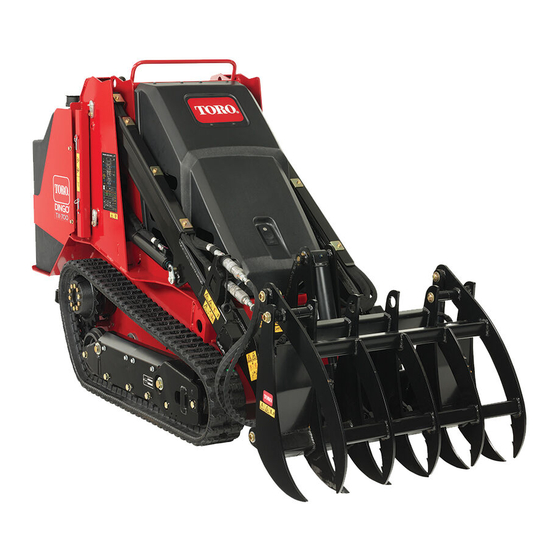

Kompakter Werkzeugträger TX 700
Modellnr. 23128
Hinweis:
Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und
Bedienerposition.
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
6
7
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Kippzylinderstift
Elektrischer Kabelbaum des Anbaukits
ÜberbrückungAnschluss
Kabelbinder
Schnellanbauplatte
Große Schraube
Kleine Scheibe
Distanzstück
Sicherungsmutter (½")
Kleine Schraube
Sicherungsstift
Keine Teile werden benötigt
Pedalschloss
Sicherungsmutter
Gummianschlag
Ansatzschraube
Keine Teile werden benötigt
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3462-415 Rev A
Installationsanweisungen
Menge
Verwendung
Bereiten Sie die Maschine vor.
1
Austausch des Kippzylinderstifts.
1
1
Befestigen Sie den Kabelbaum.
4
1
8
24
Installieren der Schnellanbauplatte und
8
der Anbindungsglieder.
10
2
4
Bringen Sie den Kabelbaum der
Zugmaschine am Bagger an.
1
1
Bauen Sie das hydraulische
Zusatzpedalschluss ein.
1
1
Schließen Sie die Installation ab.
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
*3462-415*

Werbung

loading

Inhaltszusammenfassung für Toro TX 700

  • Seite 1 Form No. 3462-415 Rev A Bagger-Anbaukit Kompakter Werkzeugträger TX 700 Modellnr. 23128 Installationsanweisungen Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und Bedienerposition. Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
  • Seite 2 Entfernen Sie die Schraube und Mutter, mit denen der obere Kippzylinderstift an der Zugmaschine befestigt ist (Bild Entfernen Sie den Kippzylinderstift mit einem Vorbereiten der Maschine Hammer und einem Austreiber. Setzen Sie den neuen Stift ein und befestigen Sie ihn mit der zuvor entfernten Schraube und Keine Teile werden benötigt Mutter, indem Sie das mittlere Loch am Stift verwenden...
  • Seite 3 Befestigen des Kabelbaums Für diesen Arbeitsschritt erforderliche Teile: Elektrischer Kabelbaum des Anbaukits ÜberbrückungAnschluss Kabelbinder Verfahren Stellen Sie sicher, dass der Kabelbaum nicht in der Nähe von heißen, scharfen oder beweglichen Teilen verlegt wird. Verlegen Sie den Kabelbaum des Anbausatzes entlang der Hubarme, wie in Bild 2 abgebildet.
  • Seite 4 g434886 Bild 3 1. Kabelbinder 2. Zugangsloch Ziehen Sie den Stecker unter dem Zündschalter ab und ersetzen Sie ihn mit dem 6-poligen Stecker aus dem Kabelbaum des Anbaukits. g434893 Bild 4 1. Zündschalter 2. Entfernen Sie den vorhandenen Stecker und ersetzen Sie ihn durch den 6-poligen Stecker aus dem Kabelbaum des Anbaukits.
  • Seite 5 Hinweis: Verwenden Sie eingesteckten Zubehörstecker des Kits, um weiteres elektrisches Zubehör anzuschließen. g434916 Bild 5 1. Eingesteckter Zubehörstecker von dem Kitkabelbaum 3. Gemischter Anschluss vom Kabelbaum des Kits 2. Maschinenzubehörstecker Führen Sie den Rest des Kabelbaums an der Innenseite des Zugfahrzeugs entlang zur unteren Rückseite des Rahmens und folgen Sie dabei dem Kabelbaum der Zugmaschine.
  • Seite 6 Hinweis: Stützen Sie die Maschine mit entsprechend ausgelegten Stützböcken ab. Entfernen Sie die untere Abdeckung von der Zugmaschine, indem Sie die 3 Schrauben entfernen, mit denen sie befestigt ist (Bild g434917 Bild 7 1. Untere Abdeckung Schließen Sie den 2-poligen Stecker der Feststellbremse an den Hauptstecker des Kabelbaums für den Feststellbremsschalter an.
  • Seite 7 Installieren der Schnellanbauplatte und der Anbindungsglieder Für diesen Arbeitsschritt erforderliche Teile: Schnellanbauplatte Große Schraube Kleine Scheibe Distanzstück Sicherungsmutter (½") Kleine Schraube Sicherungsstift Verfahren Montieren Sie die Schnellanbauplatte mit zwei kleinen Schrauben, vier kleinen Unterlegscheiben, acht großen Schrauben, 24 großen Unterlegscheiben, acht Distanzstücken und zehn Muttern am Bagger (Bild 9).
  • Seite 8 Verbinden Sie die Befestigungsplatte für das Anbaugerät mit der Schnellanbauplatte und rasten Sie die Schnellwechselstifte ein; siehe Betriebsanleitung der Zugmaschine. Montieren Sie ein Anbindungsglied wie in (Bild 10) dargestellt. Sichern Sie das Anbindungsglied mit zwei Sicherungsstiften. g434790 Bild 10 1. Sicherungsstifte (4) 2.
  • Seite 9 Anbringen des Kabelbaums Einbau des hydraulischen der Zugmaschine am Zusatzpedalschlosses Bagger Für diesen Arbeitsschritt erforderliche Teile: Pedalschloss Keine Teile werden benötigt Sicherungsmutter Verfahren Gummianschlag Ansatzschraube Öffnen Sie die Motorhaube etwas, um an den Trennschalter der Batterie zu gelangen. Stellen Sie den Trennschalter der Batterie auf Verfahren die A -Stellung.
  • Seite 10 Entfernen Sie die Sechskant-Halbrundkopf- schraube von der Bedienerplattform. Bewahren Sie die Unterlegscheibe und die Sicherungsmut- ter auf. Abschließen der Installation Keine Teile werden benötigt Verfahren Stellen Sie den Trennschalter der Batterie in die -Stellung. g435105 Bild 13 Starten Sie die Maschine, um zu überprüfen, ob sie läuft;...
  • Seite 11 Hinweise:...
