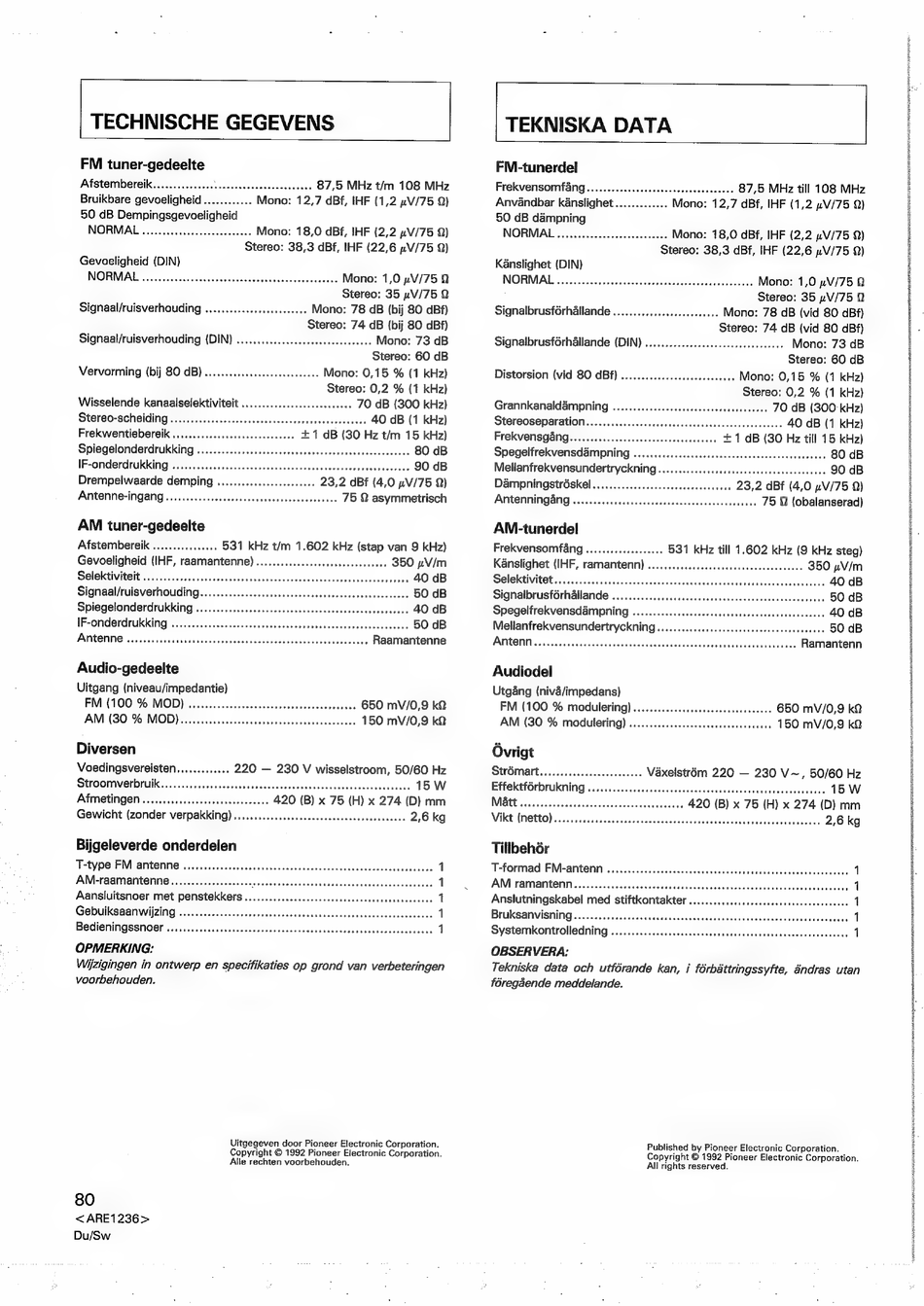

TECHNISCHE GEGEVENS
FM tuner-gedeelte
Afstembereik.........cccccclecsssseceseseeeeeueseas 87,5 MHz t/m 108 MHz
Bruikbare gevoeligheid ............ Mono: 12,7 dBf, IHF (1,2 »V/75 Q)
50 dB Dempingsgevoeligheid
Stereo: 38,3 dBf, IHF (22,6 nV/75 Q)
Gevoeligheid (DIN)
NORMALE cae cdssccievevesssvivasevscstaovcescteeceuetens Mono: 1,0 2V/75 Q
Stereo: 35 nV/75 Q
Signaal/ruisverhouding ............secceeeceeees Mono: 78 GB (bij 80 dBf)
Stereo: 74 dB (bij 80 dBf)
Signaal/ruisverhouding (DIN) ........cc.cccccccueesecceeeeeees Mono: 73 dB
Stereo: 60 dB
Vervorming (bij 80 dB) ............cccceeccessaeeee Mono: 0,15 % (1 kHz)
Stereo: 0,2 % (1 kHz)
Wisselende kanaalselektiviteit ..............cc.cc0cceeees 70 dB (300 kHz)
Stereo-scheiding ..........:.:.:cceecceceesssscereusssuueesesens 40 dB (1 kHz)
Frekwentiebereik .........0..ccccsssecavseeees +1 dB (30 Hz t/m 15 kHz)
Spiegelonderdrukking ...........cccseeccsecccseceueccesecauseseccenseneas 80 dB
IF-onderdrukKing ........ccccscsecccsseeeesssseceeeeectececsccnenessecesees 90 dB
Drempelwaarde demping
23,2 dBF (4,0 nV/75 Q)
Antenne-ingang ..........sscccessscsececeeecusceeeseanecs 75 Q asymmetrisch
AM tuner-gedeelte
AfstembereiK ...........00005 531 kHz t/m 1.602 kHz (stap van 9 kHz)
Gevoeligheid (IHF, raamantenne) .............cccceeeeceeceeeeees 350 nV/m
Selektiviteit .................
40 dB
Signaal/ruisverhouding...
50 dB
Spiegelonderdrukking ...........csscccessesscuseceeaneees
40 dB
IF-onderdrukking .......cccsccsseccesseeccecceeeeeeeseesseeevenesseseneaas 50 dB
AMTGNNG ss cccctcsnsteceats civeosnestaeccvessseivatadedbsanaareeebe Raamantenne
Audio-gedeelte
Uitgang (niveau/impedantie)
FM (100 % MOD) .......cccceccsescccceeeeseeeeeesersesees 650 mV/0,9 kQ
AM (30 % MOD)......ccccscssceeccesscceeeeeesseeseeeeeees 150 mV/0,9 kQ
Diversen
Voedingsvereisten............. 220 — 230 V wisselstroom, 50/60 Hz
StroOMVEDIUK 0... se eccscseesseeceeccceeeeeceeueesecusesseeeeceaansees 15W
AfMetINgeN ......ceeeeeeeeeeeeeeseeenens 420 (B) x 75 (H) x 274 (D) mm
Gewicht (zonder verpakking) ..........ccccsseeceeeessceusecsensesseees 2,6 kg
Bijgeleverde onderdelen
T-type FM antenne
AM-raamantenne...........:ceseeees t e edaaeelcerecaviedwiaMescsete
1
Aansluitsnoer met penstekkers...
GebuiksaanwijZing ..........eccccsssseescccccceeeseeecesseueuuseseeceseeaaaeess 1
Bedieningssmoer .........cccsssssecccnssessessceceesscneucseccesseseccecesecaeess 1
OPMERKING:
Wijzigingen in ontwerp en specifikaties op grond van verbeteringen
voorbehouden.
Uitgegeven door Pioneer Electronic Corporation.
Copyright © 1992 Pioneer Electronic Corporation.
Alle rechten voorbehouden.
80
<ARE1236>
Du/Sw
TEKNISKA DATA
FM-tunerdel
FrekvensoOmfang..........ccsecessseceeeceeeseeneces 87,5 MHz till 108 MHz
Anvandbar kanslighet............. Mono: 12,7 dBf, IHF (1,2 uV/75 Q)
50 dB dampning
Stereo: 38,3 dBf, IHF (22,6 uV/75 Q)
Kanslighet (DIN)
NORMAL: ..cscacsivheecesacteveiwildedeaceevestioss pees Mono: 1,0 2#V/75 2
Stereo: 35 »#V/75 Q
Signalbrusférhllande ............0.ccccceeeseee Mono: 78 dB (vid 80 dBf)
Stereo: 74 dB (vid 80 dBf)
Signalbrusf6rhallande (DIN) ..........ccccccsescccnsesecceeess
Mono: 73 dB
Stereo: 60 dB
Distorsion (vid 80 ABP) ..............ceccceseceoees Mono: 0,15 % (1 kHz)
Stereo: 0,2 % (1 kHz)
Grannkanalddmpning .............cccssccssessoeeecnsserece 70 dB (300: kHz)
Stereoseparation.............cccccssecscesccnsescecceaeseauseees 40 dB (1 kHz)
FrekvensQang........ccececcssseceesesesceeeueees +1 dB (30 Hz till 15 kHz)
Spegelfrekvensd&mpning .............ccce008
80 dB
Mellanfrekvensundertryckning
90 dB
DampningstrOskel ..........s.ccccccceeesseeseeeeees 23,2 dBf (4,0 pV/75 Q)
ANtenningang ..........sscscceceevececceseseuaeseesanass 75 Q (obalanserad)
AM-tunerdel
Frekvensomfang .........0sss0ese08 531 kHz till 1.602 kHz (9 kHz steg)
Kanslighet (IHF, ramantenn) ...
350 pV/m
Selektivitet.......-...:sccssssssecersccnccaueccuseces
40 dB
Signalbrusférhallande
50 dB
Spegelfrekvensdampning ............ccccccccceccceesecesecessuseeeaaees 40 dB
Mellanfrekvensundertryckning ........ccccsecsseseeeeesceseaeeseesesane 50 dB
Antenn
Audiodel
Utgang (niva/impedans)
FM (100 % modulering) ........0::ccscccsececeseeseeeees 650 mV/0,9 kQ
AM (30 % modulering) ........ccccccccssseesceseseeeaeees 150 mV/0,9 kQ
Ovrigt
StrOMart.......ccccccceeseeeeees Vaxelstré6m 220 — 230 V~, 50/60 Hz
EffektfGrbrukning .........:cssscccssesesceeeeesceseeeccseeucetaceeeeesansss 15 W
Matt ccs ccceesccs
sacs levsetiteavers
.»» 420 (B) x 75 (H) x 274 (D) mm
ViKCAMOttO) =: sic scats Pot sovecedevceaceean asassteceleveaseiiveetheneuss 2,6 kg
Tillbehor
T-formad FM-antenn .........ceecccccccsssssseseeceeeessuuueceeeeeeuanceeeeeena 1
AM: TQMmantenil'siis,
ies of ceed fasts ociestvstivcavssaies ricvonveasacsdeansvevvnze? 1
Anslutningskabel med stiftkontakter ..........ccccecccseesssesececenssseees 1
Bruksanvisning..........ccccceeccusesseceeeeueeeaneens
Pre |
Systemkontrolledning
OBSERVERA:
Tekniska data och utférande kan, i férbattringssyfte, andras utan
téregaende meddelande.
Published by Pioneer Electronic Corporation.
Copyright © 1992 Pioneer Electronic Corporation.
All rights reserved.
