2. Typische Felder

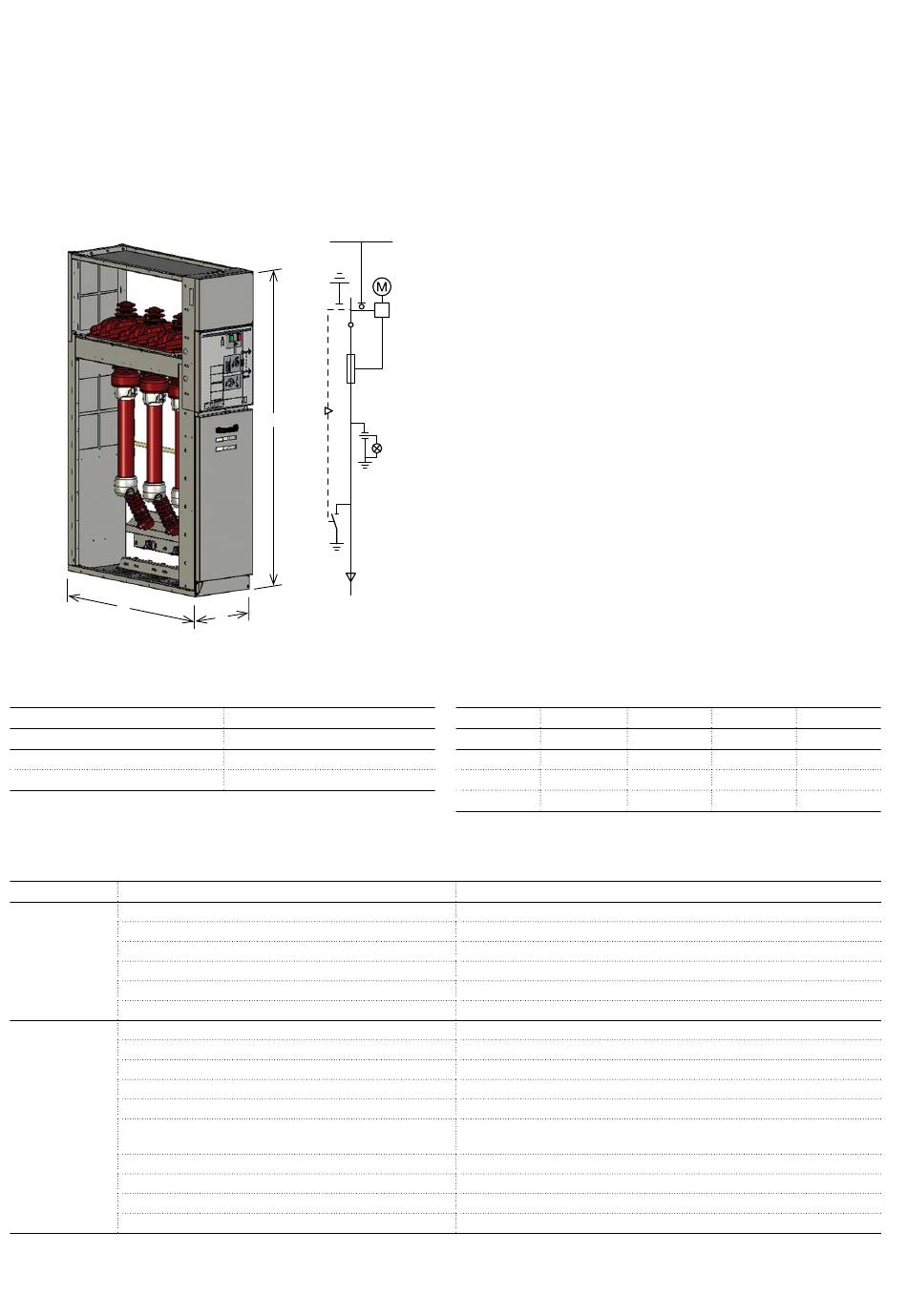

SFC – Trennschalterfeld mit Sicherungen
C
Schaltfeldabmessungen
mm A x B x C (*)
375 x 1700 x 1070
500 x 1700 x 1070
(*) Abmessungen Standardschaltfeld (ohne IAC)
(1) Ohne Sicherungen
Bezug Serienmäßige Ausstattung
Lasttrennschalter mit drei Stellungen
Mechanischer Antrieb mit Positionsanzeigen
Integrierte Spannungsanzeiger
Gsec
Lasttrennschalter
Gehäuse Sammelschienenraum
Integrierte Basishilfszelle
Mechanische Verriegelungen
Auslösemelder für Sicherung ausgelöst
Sammelschienen
Schaltfeld
Unterer Erdungsschalter stromab von den Sicherungen
(EF 230)
Sicherungsbasis
Kabelanschlüsse
Träger für den Kabelanschluss
Durchführende Erdungsschiene
(1) DIN-Sicherungen: 292 & 442 mm @ 12-17,5 kV
442 mm @ 24 kV
14
B
A
Gewicht
kg
(1)
145
(1)
165
Die Schaltfelder sind mit Breiten von 375 mm und 500 mm
lieferbar.
Das Lasttrennschalterfeld mit Sicherungen vom Typ SFC
wird hauptsächlich zum Transformatorschutz verwendet.
Das Schaltfeld hat einen Lasttrennschalter mit 3 Stellungen
und einen Erdungsschalter. Für die Erdung der Sicherungen
wirkt der Erdungsschalter stromauf, während ein separater
Erdungsschalter auf die Seite stromab von den Sicherungen
wirkt. Es wird ein Doppelfederantrieb mit automatischer
Auslösung der Sicherungen verwendet. Der Zugriff zur
Kabelanschlusszelle ist in der Stellung "geerdet" möglich. Die
Inspektion der Kabelanschlüsse und der Störungsmelder, falls
benutzt, kann einfach durch das Fenster der frontalen Tür
ausgeführt werden.
Un Ir
kV A
12 630/800
17,5 630/800
24 630
(*)
Einschaltvermögen EF 230
Wichtigste Zubehörteile
4 Umschaltkontakte zur Meldung ein - geerdet
Digitales oder traditionelles Manometer mit Alarmkontakten auf Anfrage
Getriebemotor zum Schalten
Arbeitsstromauslöser
Einschaltauslöser
1 Umschaltkontakt zur Meldung Sicherung ausgelöst
Zubehörteile für Klassifikation Störlichtbogensicherheit
Kabelkanal für Durchführung der Hilfskabel
Heizwiderstand zum Schutz gegen Kondensatbildung
Innenbeleuchtung
Sicherung nach DIN (1)
Schlüsselverriegelungen
Schlossverriegelung
Verstärkte Hilfszelle
(*)
Ik IkAp Sicherungen
kA kAp A
25 (2 s) 5 125
21 (3 s) 5 80
21 (3 s) 5 80
