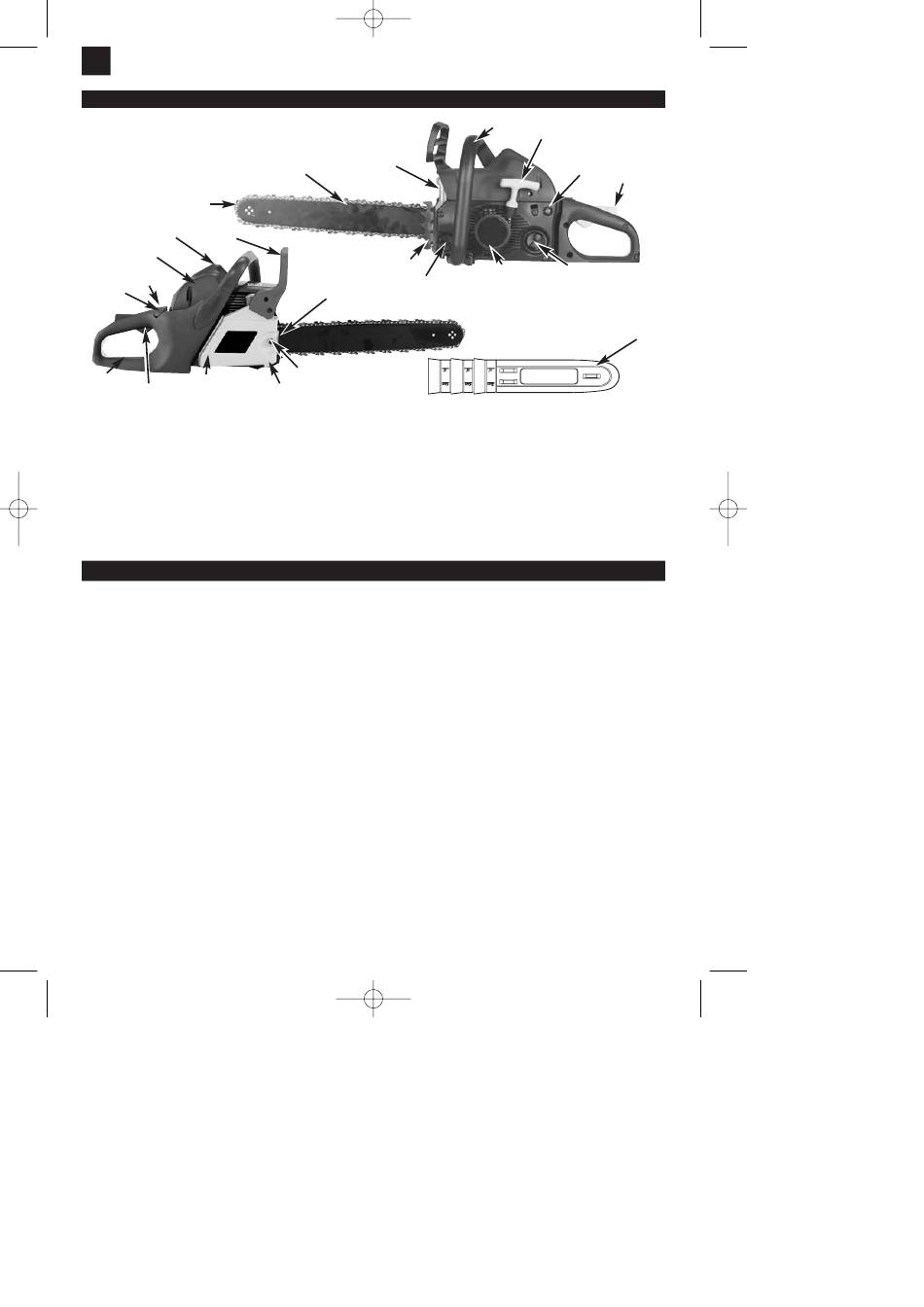

1 Glavna ili klizna vodilica
2 Lanac pile
3 Vijak za zatezanje lanca
4 Mrežica protiv iskrenja (unutra
na ispušnom otvoru)
5 Poluga kočnice lanca/ prednja
zaštita ruke
6 Prednja ručka
7 Ručka startera
8 Svjećica
9 Poklopac filtra za zrak
Brojevi u sljedećem opisu odgovaraju brojevima na prethodnoj strani čime se omogućava lakše pronalaženje sigurnos-
nih funkcija.
2 LANAC PILE S MALIM POVRATNIM UDARCEM
pomaže Vam sa specijalno razvijenim sigurnosnim
napravama da uhvatite povratni udarac ili njihovu
silu.
5 POLUGA ZA KOČENJE LANCA / ZAŠTITA RUKE
štiti lijevu ruku korisnika u slučaju da tijekom rada
pile sklizne s prednje ručke.
5 KOČNICA LANACA predstavlja sigurnosnu funkciju
za smanjenje ozljeda zbog povratnih udaraca, pri
čemu se lanac pile koji radi zaustavlja u milisekun-
dama.
Aktivira je POLUGA ZA KOČNICU LANCA.
16 SKLOPKA ZA ZAUSTAVLJANJE odmah zaustavlja
motor kad se on isključi. Da biste (ponovno)
pokrenuli motor, sklopku za zaustavljanje morate
staviti u položaj UKLJUČENO.
11 SIGURNOSNI OKIDAČ sprečava slučajno ubrza-
vanje motora. Poluga gasa (19) može se pritisnuti
samo kad je pritisnut sigurnosni okidač.
20 HVATAČ LANCA smanjuje opasnost od ozljeda u
slučaju da se lanac pile tijekom rada motora potrga
ili sklizne. Hvatač lanca treba uhvatiti lanac koji se
okreće oko sebe.
NAPOMENA: Upoznajte se s pilom i njenim dijelovima.
98
16:04 Uhr Seite 98
OPĆE INFORMACIJE
4
1
5
22
3
18
20
10 Pumpa za gorivo
11 Sigurnosna blokada
12 Poklopac spremnika za ulje
13 Kućište ventilatora
14 Poklopac spremnika za gorivo
15 Stražnja ručka/koljenasto crije-
vo
16 Sklopka za pogon
17 Poluga za prigušivanje
(podešavanje rasplinjača)
18 Matica za pričvršćivanje
SIGURNOSNE FUNKCIJE
6
7
10
13
14
12
vodilice
19 Poluga gasa
20 Držač lanca
21 Oplata lančanika
22 Graničnik čeljusti
23 Zaštita lanca
