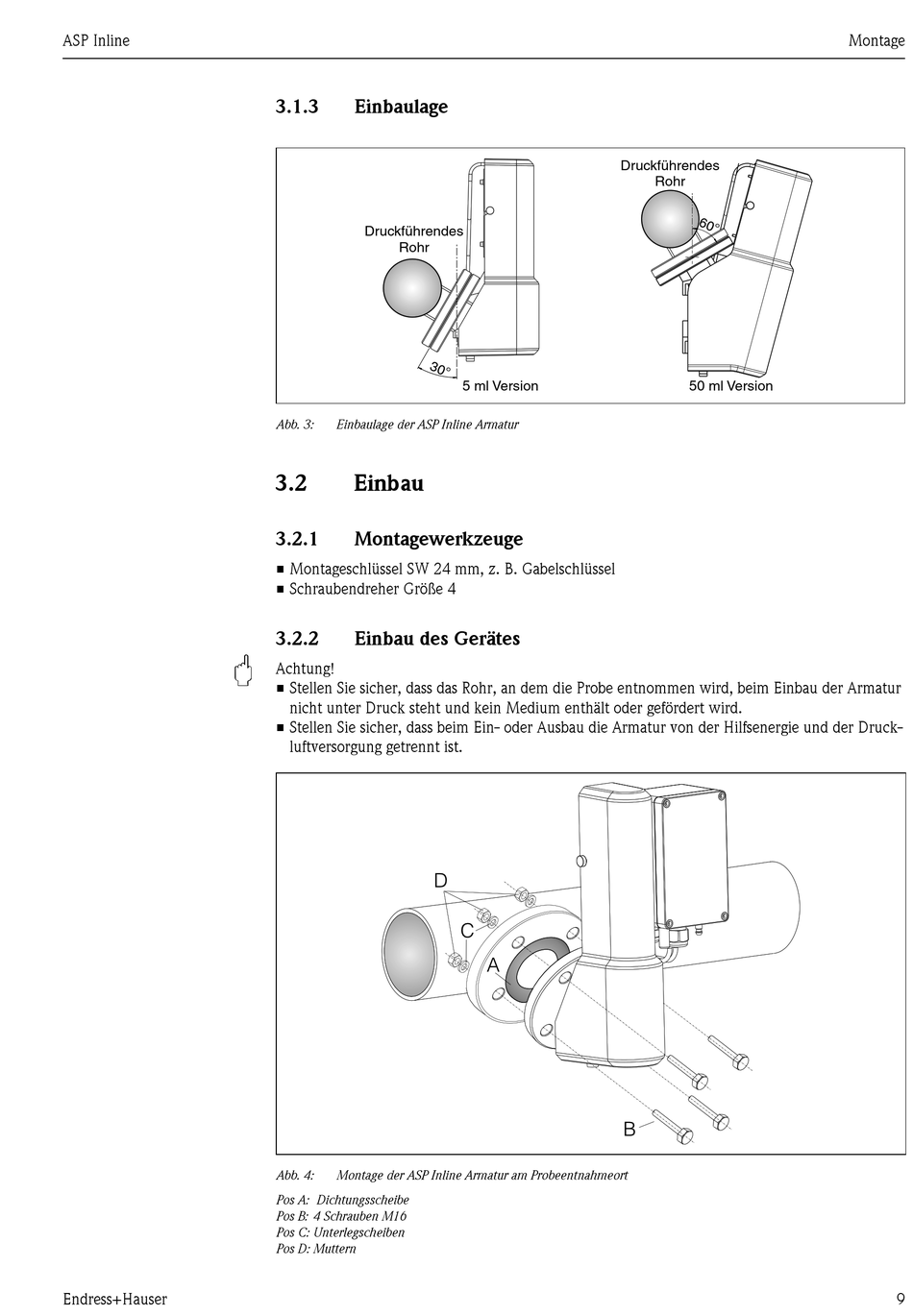

Endress+Hauser ASP Inline Betriebsanleitung Seite 9

ASP Inline
"
Endress+Hauser
3.1.3 Einbaulage
Druckführendes
Rohr
Abb. 3: Einbaulage der ASP Inline Armatur
3.2 Einbau
3.2.1 Montagewerkzeuge
• Montageschlüssel SW 24 mm, z. B. Gabelschlüssel
• Schraubendreher Größe 4
3.2.2 Einbau des Gerätes
Achtung!
• Stellen Sie sicher, dass das Rohr, an dem die Probe entnommen wird, beim Einbau der Armatur
nicht unter Druck steht und kein Medium enthält oder gefördert wird.
• Stellen Sie sicher, dass beim Ein- oder Ausbau die Armatur von der Hilfsenergie und der Druck-
luftversorgung getrennt ist.
Abb. 4: Montage der ASP Inline Armatur am Probeentnahmeort
Pos A: Dichtungsscheibe
Pos B: 4 Schrauben M16
Pos C: Unterlegscheiben
Pos D: Muttern
Druckführendes
5 ml Version
Rohr
50 ml Version
Montage
