Verdrahtung
"
Ventil Ventil
Option spülen Option ausblasen
12
4 Verdrahtung
4.1 Verdrahtung der Armatur
Achtung!
Armatur nicht unter Spannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
Öffnen Sie zur Verdrahtung der Armatur die Abdeckung des Klemmengehäuses. Gehen Sie dazu
wie folgt vor:
1. Lösen Sie die vier Schrauben der Abdeckung mit einem Schlitzschraubendreher Größe 4.
2. Führen Sie das Steuerungskabel durch die Kabelverschraubung M16 x 1,5 (links unten, vgl.
→ Abb. 7) ein.
Verdrahten Sie die Klemmen wie in → Abb. 7 und → Abb. 8 angegeben.
3.
4. Drehen Sie anschließend die Kabelverschraubung fest und montieren Sie die Abdeckung wie-
der mit den vier Schrauben.
4.1.1 ASP Station 2000
ASP Inline
1 2
41 42 43 41 42

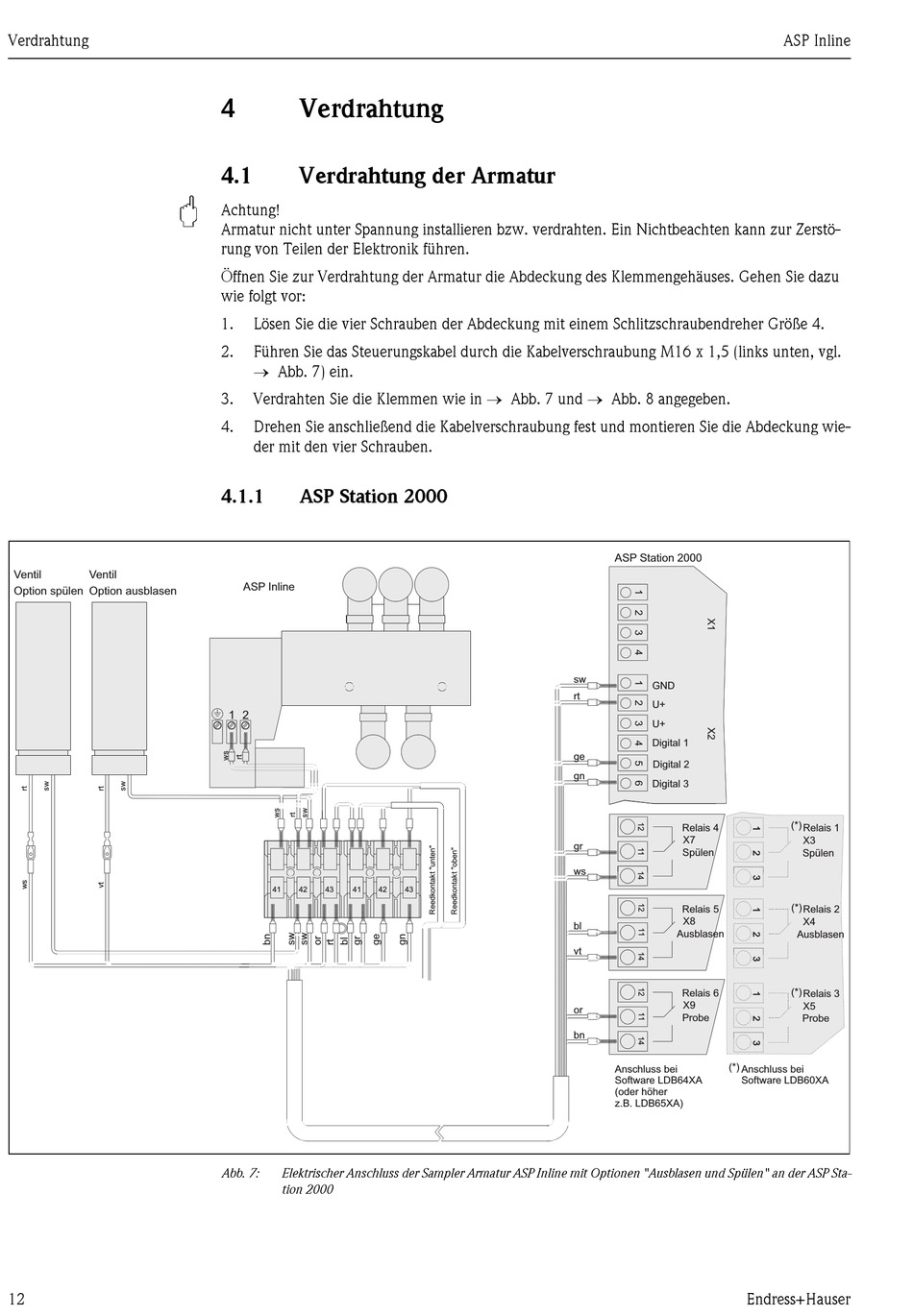

Abb. 7: Elektrischer Anschluss der Sampler Armatur ASP Inline mit Optionen "Ausblasen und Spülen" an der ASP Sta-
tion 2000
sw
rt
ge
gn
gr
ws
43
bl
vt
or
bn
ASP Inline
ASP Station 2000
GND
U+
U+
Digital 1
Digital 2
Digital 3
Relais 4
X7
Spülen
Relais 5
X8
Ausblasen
Relais 6
X9
Probe
(*)
Anschluss bei Anschluss bei
Software LDB64XA Software LDB60XA
(oder höher
z.B. LDB65XA)
Endress+Hauser
(*)
Relais 1
X3
Spülen
(*)
Relais 2
X4
Ausblasen
(*)
Relais 3
X5
Probe
