Endress+Hauser ASP Inline Betriebsanleitung Seite 14

Bedienung
!
14

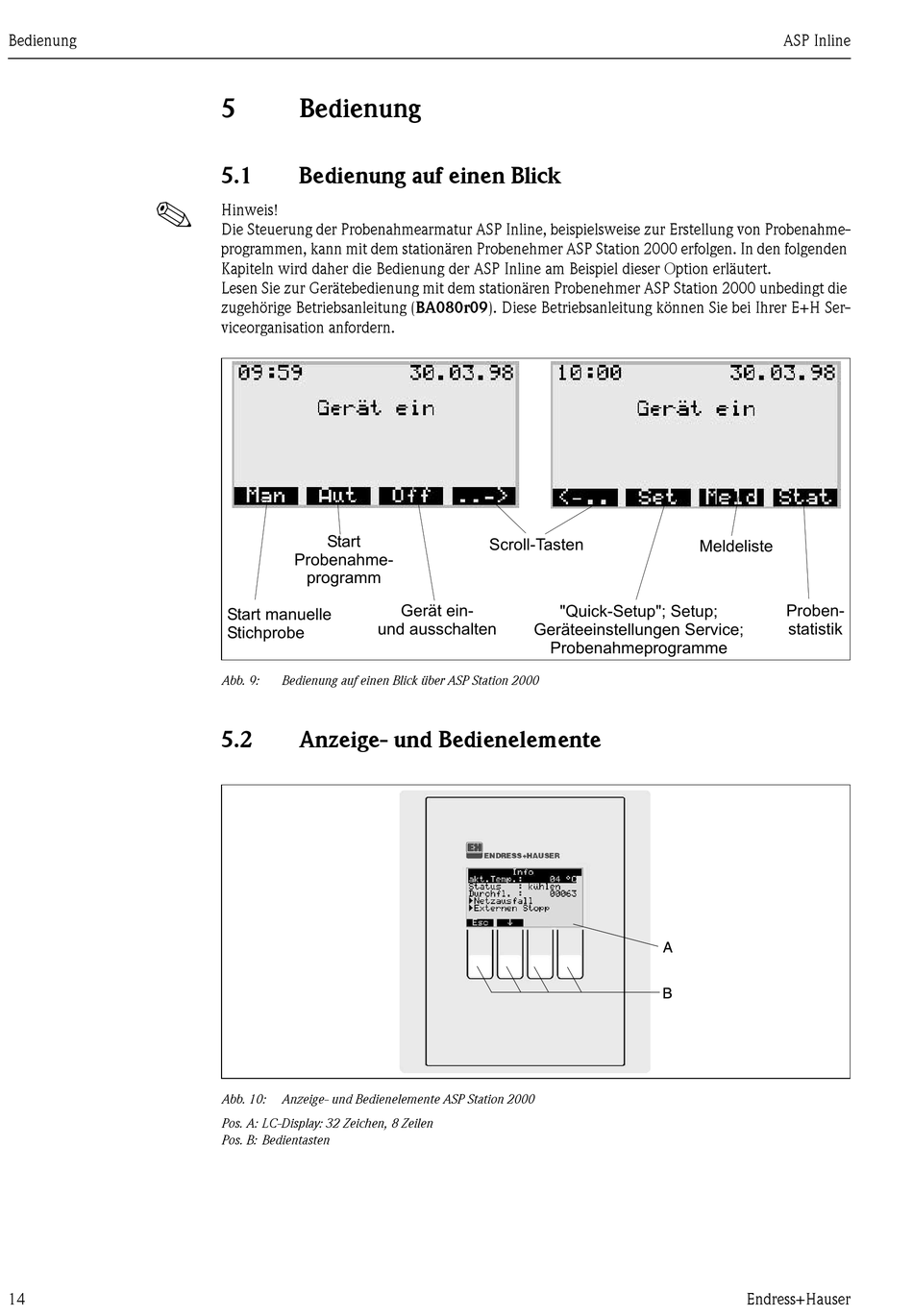

5 Bedienung
5.1 Bedienung auf einen Blick
Hinweis!
Die Steuerung der Probenahmearmatur ASP Inline, beispielsweise zur Erstellung von Probenahme-
programmen, kann mit dem stationären Probenehmer ASP Station 2000 erfolgen. In den folgenden
Kapiteln wird daher die Bedienung der ASP Inline am Beispiel dieser Option erläutert.
Lesen Sie zur Gerätebedienung mit dem stationären Probenehmer ASP Station 2000 unbedingt die
zugehörige Betriebsanleitung (BA080r09). Diese Betriebsanleitung können Sie bei Ihrer E+H Ser-
viceorganisation anfordern.
Start
Probenahme-
programm
Start manuelle
und ausschalten
Stichprobe
Abb. 9: Bedienung auf einen Blick über ASP Station 2000
5.2 Anzeige- und Bedienelemente
Abb. 10: Anzeige- und Bedienelemente ASP Station 2000
Pos. A: LC-Display: 32 Zeichen, 8 Zeilen
Pos. B: Bedientasten
Scroll-Tasten
Gerät ein- "Quick-Setup"; Setup;
Geräteeinstellungen Service;
Probenahmeprogramme
ASP Inline
Meldeliste
Proben-
statistik
Endress+Hauser
