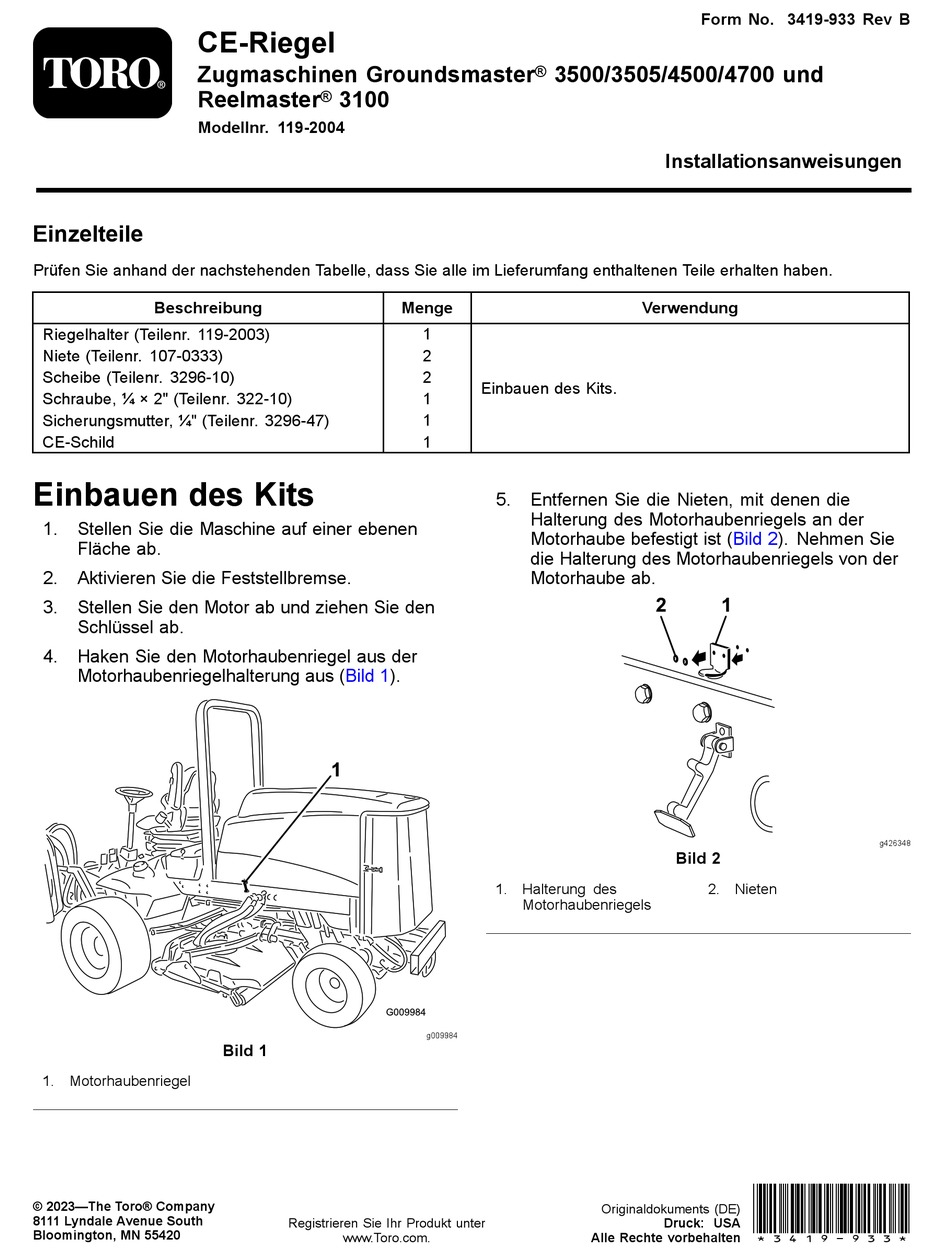

Toro 119-2004 Installationsanweisungen

CE-Riegel
Zugmaschinen Groundsmaster
Reelmaster
Modellnr. 119-2004
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Riegelhalter (Teilenr. 119-2003)
Niete (Teilenr. 107-0333)
Scheibe (Teilenr. 3296-10)
Schraube, ¼ × 2" (Teilenr. 322-10)
Sicherungsmutter, ¼" (Teilenr. 3296-47)
CE-Schild
Einbauen des Kits
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab.
2. Aktivieren Sie die Feststellbremse.
3. Stellen Sie den Motor ab und ziehen Sie den
Schlüssel ab.
4. Haken Sie den Motorhaubenriegel aus der
Motorhaubenriegelhalterung aus
1. Motorhaubenriegel
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
® 3100
Menge
(Bild 1).
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
® 3500/3505/4500/4700 und
1
2
2
Einbauen des Kits.
1
1
1
5. Entfernen Sie die Nieten, mit denen die
Halterung des Motorhaubenriegels an der
Motorhaube befestigt ist
die Halterung des Motorhaubenriegels von der
Motorhaube ab.
1. Halterung des
Motorhaubenriegels
g009984
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3419-933 Rev B
Installationsanweisungen
Verwendung
(Bild 2). Nehmen Sie
Bild 2
2. Nieten
*3419-933*
Druck: USA
g426348
