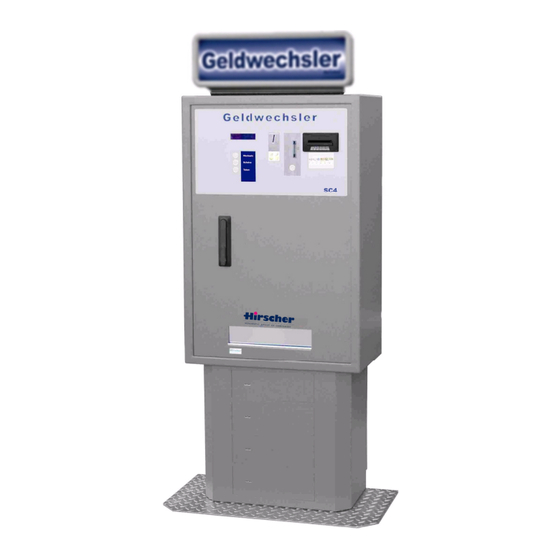

- Seite 1 Technische Anleitung für Hirscher-Geldwechsler SC3 und SC4 Ab Software Version 7.xx...
-
Seite 2: Eg-Konformitätserklärung
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 EG-Konformitätserklärung Im Sinne der EG-Richtlinien 89/336/EWG Elektromagnetische Verträglichkeit 73/23/EWG Niederspannung Das Produkt Hirscher-Geldwechsler wurde entwickelt, konstruiert und gefertigt in Übereinstimmung mit den o.g. EG-Richtlinien in alleiniger Verantwortung von Hirscher Moneysystems GmbH Wernher-von-Braun-Straße 6 29664 Walsrode Bei einer mit uns nicht abgestimmten Änderung des Produktes verliert diese Erklärung ihre Gültigkeit. -
Seite 3: Inhaltsverzeichnis
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 Inhaltsverzeichnis 1. Sicherheitshinweise ............................4 2. Technische Daten ............................5 3. Wartung des Geldwechslers ........................... 6 4. Inbetriebnahme ............................... 6 5. Funktionsbeschreibung ..........................7 5.1 Münzprüfer ............................7 5.2 Banknotenprüfer-Recycler ......................... 8 5.3 Hopper ..............................12 5.4 Aufsichtenkartenkit ...........................13... -
Seite 4: Sicherheitshinweise
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 1. Sicherheitshinweise Bei der Installation des Gerätes VDE-Bestimmungen beachten! Der Betrieb des Hirscher-Geldwechslers ist nur in trockenen Räumen zulässig! Auf Transportschäden achten! Soweit äußerlich Transportschäden erkennbar sind, müssen diese sofort beanstandet, auf dem Lieferschein festgehalten und vom Anlieferer bestätigt werden. Der Hersteller haftet nicht für Transportschäden! -
Seite 5: Technische Daten
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 2. Technische Daten Abmessungen Serie SC3 Serie SC4 Höhe mit Fuß 1560 mm 1560 mm Höhe mit Toplicht + 225 mm + 225 mm Breite 550 mm 680 mm Tiefe 370 mm 370 mm... -
Seite 6: Wartung Des Geldwechslers
Warnung! Alle Arbeiten sind nur am stromlosen Gerät vorzunehmen: Netzstecker ziehen! Der Hirscher-Geldwechsler wird vormontiert ausgeliefert und muss mit den beiliegenden Schrauben mit dem Standfuß verschraubt werden. Dazu müssen die Hopper aus dem Gerät genommen werden. Der Wechsler muss zusätzlich an der Wand oder auf dem Boden mit den Wichtig: beiliegenden Schrauben befestigt werden. -
Seite 7: Funktionsbeschreibung
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 5. Funktionsbeschreibung Mit diesem Geldwechsler können Banknoten in Münzen oder in Scheine gewechselt werden. Ebenso können Münzen eingeworfen und in andere Münzen oder in Scheine gewechselt werden. Mit einer Aufsichtenkarte können Scheine oder Münzen entnommen werden. -
Seite 8: Banknotenprüfer-Recycler
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 5.2 Banknotenprüfer-Recycler JCM UBA10-RC Vorbereitungen am UBA10-RC Durch Ihre Wahl im Einstellungsmenü, welche Scheine in den Recycler beziehungsweise in die Scheinkasse abgelegt werden sollen, ist es gegebenenfalls notwendig, am UBA-RC Vorbereitungen zu treffen. Beim Einstellen der Banknotensorten sollte unbedingt darauf geachtet werden, dass auch die passenden Breiten- und Längenguides in die Recyclerfächer eingebaut sind, da es sonst zu... - Seite 9 Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 Bei der Benutzung eines UBA10 ohne Recycler muss im Menü Hopper & Dispenser der Menüpunkt JCM Dispenser mit der # - Taste auf nein gestellt werden. Nach einem Neustart wird diese Änderung übernommen. Befüllungen und Entnahmen Der UBA10-RC kann per Hand befüllte Banknoten nicht zählen, sodass die Bestandsführung im...
- Seite 10 Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 Abspeichern der Einstellung Nachdem alle Einstellungen vorgenommen wurden und die Funktionen des Wechslers überprüft wurden, können Sie die Einstellungen im Menü sonstige Einstellungen mit dem Menüpunkt Einstellung speichern sichern. Wechsel der zu recycelnden Scheine Wenn Sie die zu recycelnden Scheine ändern wollen, ist es notwendig, die auszugebenden Scheine im...
- Seite 11 Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 Um die Breitenguides zu tauschen, muss die Rückseite der Recycling-Box geöffnet werden. Die Rückwand kann durch Entfernen von vier Schrauben entnommen werden. Ausbau der Rückwand der Recycling-Box Die Breitenguides sind nicht weiter befestigt und lassen sich einfach nach oben herausziehen.
-
Seite 12: Hopper
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 5.3 Hopper Money Controls MK IV Erstbefüllung Fassungsvermögen pro Hopper ohne Aufsatz mit Aufsatz 130 mm mit Aufsatz 220 mm Mit Aufsatz 245 mm 2 € 1180 Münzen = 2360 € 2265 Münzen = 4530 €... -
Seite 13: Aufsichtenkartenkit
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 Einstellung bei Ausgabe von zwei Münzsorten, z.B. 1 € und 2 €: Hopper 1 = 1 € Hopper 2 = 2 € Hopper 3 = 2 € Im Menü Befüllungen & Entnahmen kann der aufgefüllte Betrag eingetragen werden. -
Seite 14: Menüstruktur
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 6. Menüstruktur... -
Seite 15: Einstellungsmenü
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 7. Einstellungsmenü Einstellungen können im Menü vorgenommen werden. Durch Einstecken der Servicetastatur in die Buchse S2 auf der CPU-Platine gelangt man in das Einstellungsmenü. Durch Einstecken der Servicetastatur bei geöffneter Tür bekommt man die Anzeige: * : Weiter &... -
Seite 16: Hopper & Dispenser
Danach ist der Geldwechsler für die voreingestellte Zeit annahmebereit. Im Display steht Wechsler bereit. Nach Ablauf der Zeit wird das Gerät wieder gesperrt. Eventuell noch auf dem Display stehendes Guthaben kann weiterhin ausgezahlt werden. Die Freischaltkarte muss bei Hirscher speziell für den jeweiligen Kartensatz unter Angabe der vorhandenen Kartennummer bestellt werden. Aufsichtenkarten Hier werden die Aufsichtenkarten aktiviert und die Konto-Obergrenze eingestellt. -
Seite 17: Service-Funktionen
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 Automatische Auffüllung Hier können durch Eingabe einer Ziffer von 0 – 3 nachfolgende Einstellungen vorgenommen werden: 0: Die Konten können nur mit der Servicetastatur wieder aufgefüllt werden. 1: Die Konten werden nach jedem Ausdruck mit löschen wieder aufgefüllt. - Seite 18 Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 Nach einem EPROM-Tausch kann durch Einstellung laden die vorherige Einstellung übernommen werden. Auch die Bestandsdaten bleiben erhalten. Wird eine Neuaufstellung durchgeführt, werden alle Bestände und alle Ein- und Auszahlungen auf null gesetzt. Einstellungen werden nicht verändert.
-
Seite 19: Ausdruck
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 8. Ausdruck Softwareversion Wechsler Zeitpunkt des Ausdruckes Letzter vorheriger Ausdruckvorgang... - Seite 20 Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 Bestand in Staplerkassette nach Scheinsorte tatsächlicher Bestand im Menü Grundbefüllung eingestellter Wert (siehe S. 15) Auffüllvorschlag aufgrund der Differenz zur Grundbefüllung Bargeldeinzahlung Datum/Uhrzeit (Format: TT.MM/HHMMSS) Neuer Kontostand nach Einzahlung Entnahme mit der Aufsichtenkarte Datum/Uhrzeit...
- Seite 21 Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 Neuer Kontostand nach Entnahme Türöffnungen Datum/Uhrzeit (TT.MM/HHMMSS) Dauer...
-
Seite 22: Kartenleser 2010Smd
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 9. Kartenleser 2010SMD Dieses Gerät verfügt über die neue Kartenleserplatine 2010SMD. DIP-Schalter Um Ihre Aufsichtenkarten zu programmieren, schalten Sie alle vier DIP-Schalter auf ON, woraufhin beide LEDs dauerhaft leuchten. Stecken Sie nun eine Aufsichtenkarte Ihres Kartensatzes ein, wobei es keine Rolle spielt, welche Karte Sie verwenden. -
Seite 23: Vernetzung Merkur-Infonet (Optional)
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 10. Vernetzung Merkur-Infonet (optional) 10.1 Grundsätzliches Die Merkur-Infonet-Version der SuperChange-Firmware (V7.xx M) enthält keine Unterstützung für ec- cash/girocard mehr. Genauer ist die gesamte Kommunikation zu ec-cash-Platinen entfallen. Dafür kann nun im Peripherie-Menü (,das nun "Vernetzung & ext. Geräte" statt "girocard & ext. Geräte"... -
Seite 24: Belegausdruck
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 10.3 Belegausdruck Für den Belegausdruck werden alle Kontenbuchungen an das Merkur-Infonet protokolliert und im Belegausdruck angezeigt. Es kann jedoch keine komplette Buchführung der Kartenkonten mehr geleistet werden, da der Wechsler nicht mehr alle Kontoänderungen mitbekommt. Dies muss man nun im Infonet-PC nachschlagen. -
Seite 25: Software-Update Durch Tausch Des Programm-Eproms
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 11. Software-Update durch Tausch des Programm-EPROMs Um gegebenenfalls ein Update auf die neueste Softwareversion durchzuführen, muss ein Programm- EPROM auf der CPU getauscht werden. Informationen zum neuesten Softwarestand finden Sie im Technik-Portal auf unserer Homepage unter http://tech.hirscher-ms.de/info/... -
Seite 26: Störungen
Technische Anleitung Hirscher-Geldwechsler SC3 und SC4 12. Störungen Anzeige / Fehlermeldung Lösung 1 Lösung 2 JCM-D. defekt! JCM-Recycler überprüfen Kartenl. defekt! Störung Chipkartenleser, Leitung zum Chipkartenleser überprüfen Hopper 1/2/3 leer Jeweiligen Hopper auffüllen LCDM-D. defekt! Im Menü Hopper und Dispenser...
