Verkabeln der Komponenten

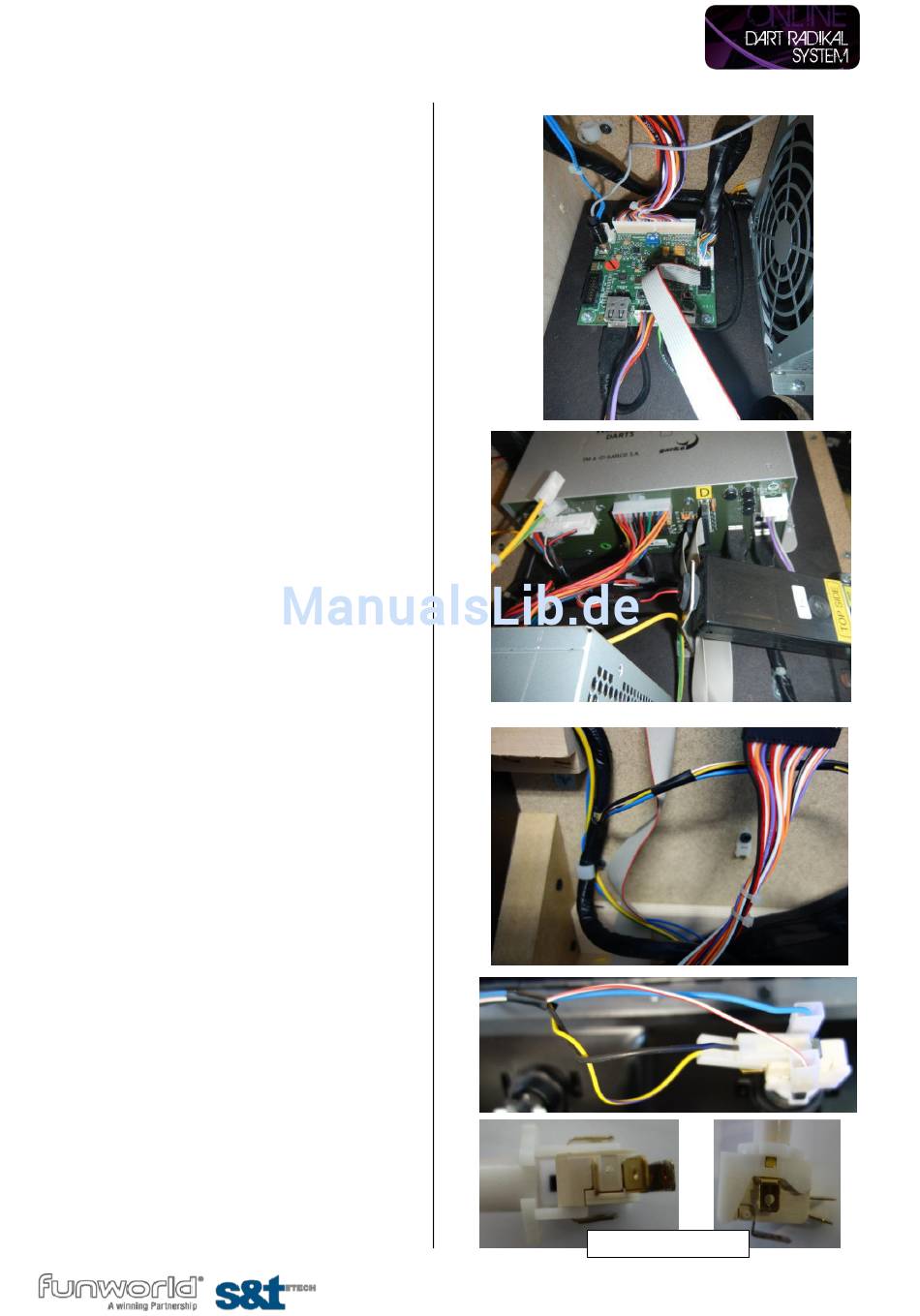

Stecken Sie nun die Kabel an die dafür
vorgesehenen Komponenten. Die Anschlüsse sind so
konfektioniert, dass jeder Anschluss nur einmal
vorhanden ist, sodass keine Verwechslungsgefahr
besteht!
Ein Kabelbaum der Hauptelektronik geht nach oben
zum Monitor.
Ein etwas kürzeres Kabel geht zum Start/Wechsel-
Taster im oberen Deckel.
Auf beiden seitlichen Kontakte (Lampenaufsatz)
müssen die Kabel mit den Farben blau und rot/weiß
angeschlossen werden, wobei es egal ist welches
Kabel wo angeschlossen wird.
Das schwarze und gelb/grüne Kabel sind für den
Taster. Ein Kabel muss auf den abgewinkelten
Kontakt und das andere auf einen der beiden
geraden Kontakte. Wichtig ist nur, dass eines der
beiden Kabel auf den abgewinkelten Kontakt
angeschlossen wird, der zweite Kontakt ist frei aus
den beiden freien geraden Kontakten wählbar.
Die Kabel der Scheibe und die blauen
Lautsprecherkabel können nun auch wieder
angesteckt werden.
Jetzt muss noch das Netzkabel am Netzteil
angesteckt werden und der Kippschalter des
Netzteils auf 1 gestellt werden.
Start/Wechsel-Taster
