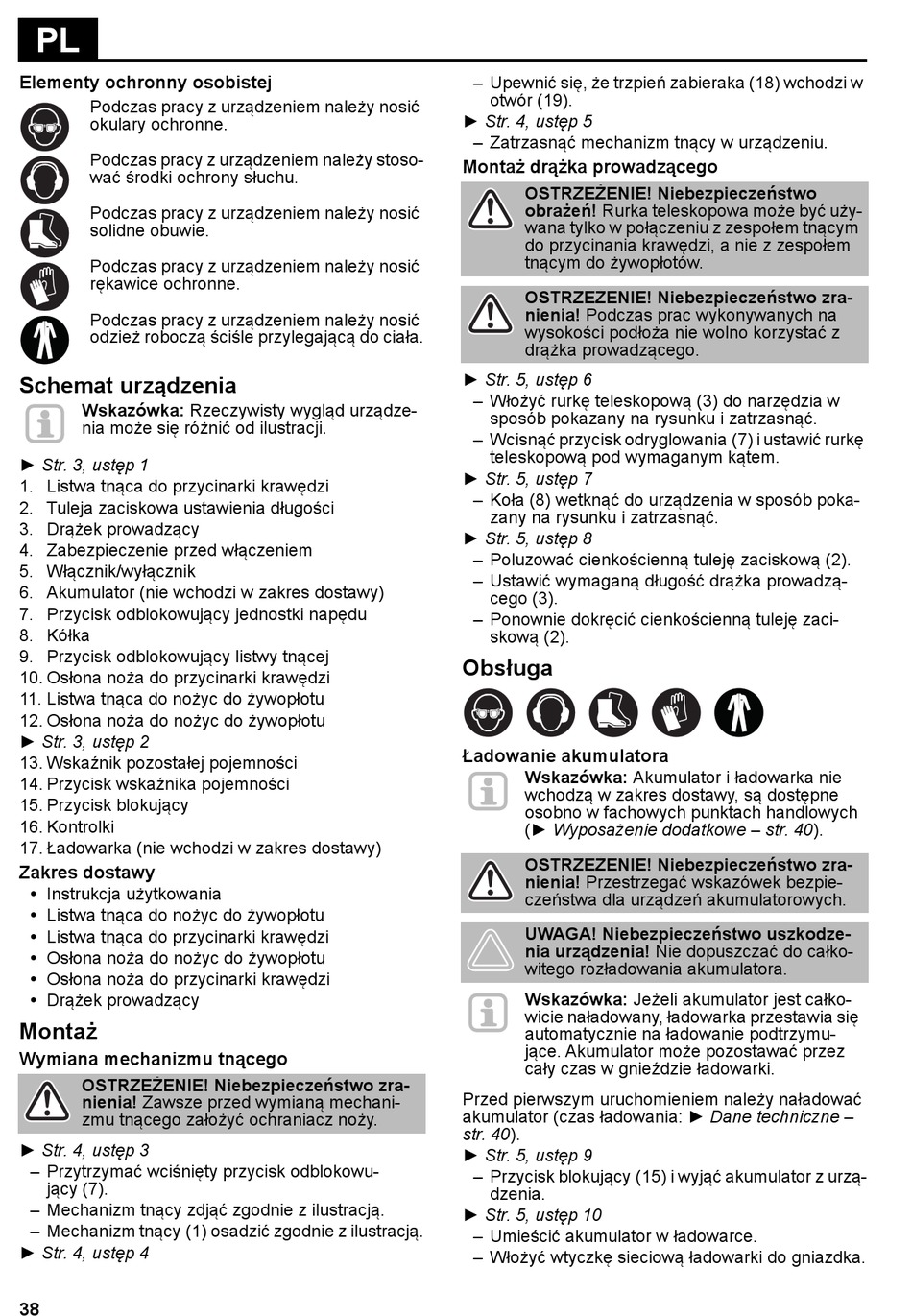

PL
Elementy ochronny osobistej
Podczas pracy z urządzeniem należy nosiΕ
okulary ochronne.
Podczas pracy z urządzeniem należy stoso-
waΕ środki ochrony słuchu.
Podczas pracy z urządzeniem należy nosiΕ
solidne obuwie.
Podczas pracy z urządzeniem należy nosiΕ
rękawice ochronne.
Podczas pracy z urządzeniem należy nosiΕ
odzież roboczą ściśle przylegającą do ciała.
Schemat urządzenia
Wskazówka: Rzeczywisty wygląd urządze-
nia może się różniΕ od ilustracji.
► Str. 3, ustęp 1
1. Listwa tnąca do przycinarki krawędzi
2. Tuleja zaciskowa ustawienia długości
3. Drążek prowadzący
4. Zabezpieczenie przed włączeniem
5. Włącznik/wyłącznik
6. Akumulator (nie wchodzi w zakres dostawy)
7. Przycisk odblokowujący jednostki napędu
8. Kółka
9. Przycisk odblokowujący listwy tnącej
10. Osłona noża do przycinarki krawędzi
11. Listwa tnąca do nożyc do żywopłotu
12. Osłona noża do nożyc do żywopłotu
► Str. 3, ustęp 2
13. Wskaźnik pozostałej pojemności
14. Przycisk wskaźnika pojemności
15. Przycisk blokujący
16. Kontrolki
17. Ładowarka (nie wchodzi w zakres dostawy)
Zakres dostawy
• Instrukcja użytkowania
• Listwa tnąca do nożyc do żywopłotu
• Listwa tnąca do przycinarki krawędzi
• Osłona noża do nożyc do żywopłotu
• Osłona noża do przycinarki krawędzi
• Drążek prowadzący
Montaļ
Wymiana mechanizmu tnącego
OSTRZEĻENIE! NiebezpieczeĦstwo zra-
nienia! Zawsze przed wymianą mechani-
zmu tnącego założyΕ ochraniacz noży.
► Str. 4, ustęp 3
– PrzytrzymaΕ wciśnięty przycisk odblokowu-
jący (7).
– Mechanizm tnący zdjąΕ zgodnie z ilustracją.
– Mechanizm tnący (1) osadziΕ zgodnie z ilustracją.
► Str. 4, ustęp 4
38
– UpewniΕ się, że trzpień zabieraka (18) wchodzi w
otwór (19).
► Str. 4, ustęp 5
– ZatrzasnąΕ mechanizm tnący w urządzeniu.
Montaļ drąļka prowadzącego
OSTRZEĻENIE! NiebezpieczeĦstwo
obraļeĦ! Rurka teleskopowa może byΕ uży-
wana tylko w połączeniu z zespołem tnącym
do przycinania krawędzi, a nie z zespołem
tnącym do żywopłotów.
OSTRZEĻENIE! NiebezpieczeĦstwo zra-
nienia! Podczas prac wykonywanych na
wysokości podłoża nie wolno korzystaΕ z
drążka prowadzącego.
► Str. 5, ustęp 6
– WłożyΕ rurkę teleskopową (3) do narzędzia w
sposób pokazany na rysunku i zatrzasnąΕ.
– WcisnąΕ przycisk odryglowania (7) i ustawiΕ rurkę
teleskopową pod wymaganym kątem.
► Str. 5, ustęp 7
– Koła (8) wetknąΕ do urządzenia w sposób poka-
zany na rysunku i zatrzasnąΕ.
► Str. 5, ustęp 8
– PoluzowaΕ cienkościenną tuleję zaciskową (2).
– UstawiΕ wymaganą długośΕ drążka prowadzą-
cego (3).
– Ponownie dokręciΕ cienkościenną tuleję zaci-
skową (2).
Obsługa
Ładowanie akumulatora
Wskazówka: Akumulator i ładowarka nie
wchodzą w zakres dostawy, są dostępne
osobno w fachowych punktach handlowych
(► Wyposażenie dodatkowe – str. 40).
OSTRZEĻENIE! NiebezpieczeĦstwo zra-
nienia! PrzestrzegaΕ wskazówek bezpie-
czeństwa dla urządzeń akumulatorowych.
UWAGA! NiebezpieczeĦstwo uszkodze-
nia urządzenia! Nie dopuszczaΕ do całko-
witego rozładowania akumulatora.
Wskazówka: Jeżeli akumulator jest całko-
wicie naładowany, ładowarka przestawia się
automatycznie na ładowanie podtrzymu-
jące. Akumulator może pozostawaΕ przez
cały czas w gnieździe ładowarki.
Przed pierwszym uruchomieniem należy naładowaΕ
akumulator (czas ładowania: ► Dane techniczne –
str. 40).
► Str. 5, ustęp 9
– Przycisk blokujący (15) i wyjąΕ akumulator z urzą-
dzenia.
► Str. 5, ustęp 10
– UmieściΕ akumulator w ładowarce.
– WłożyΕ wtyczkę sieciową ładowarki do gniazdka.
