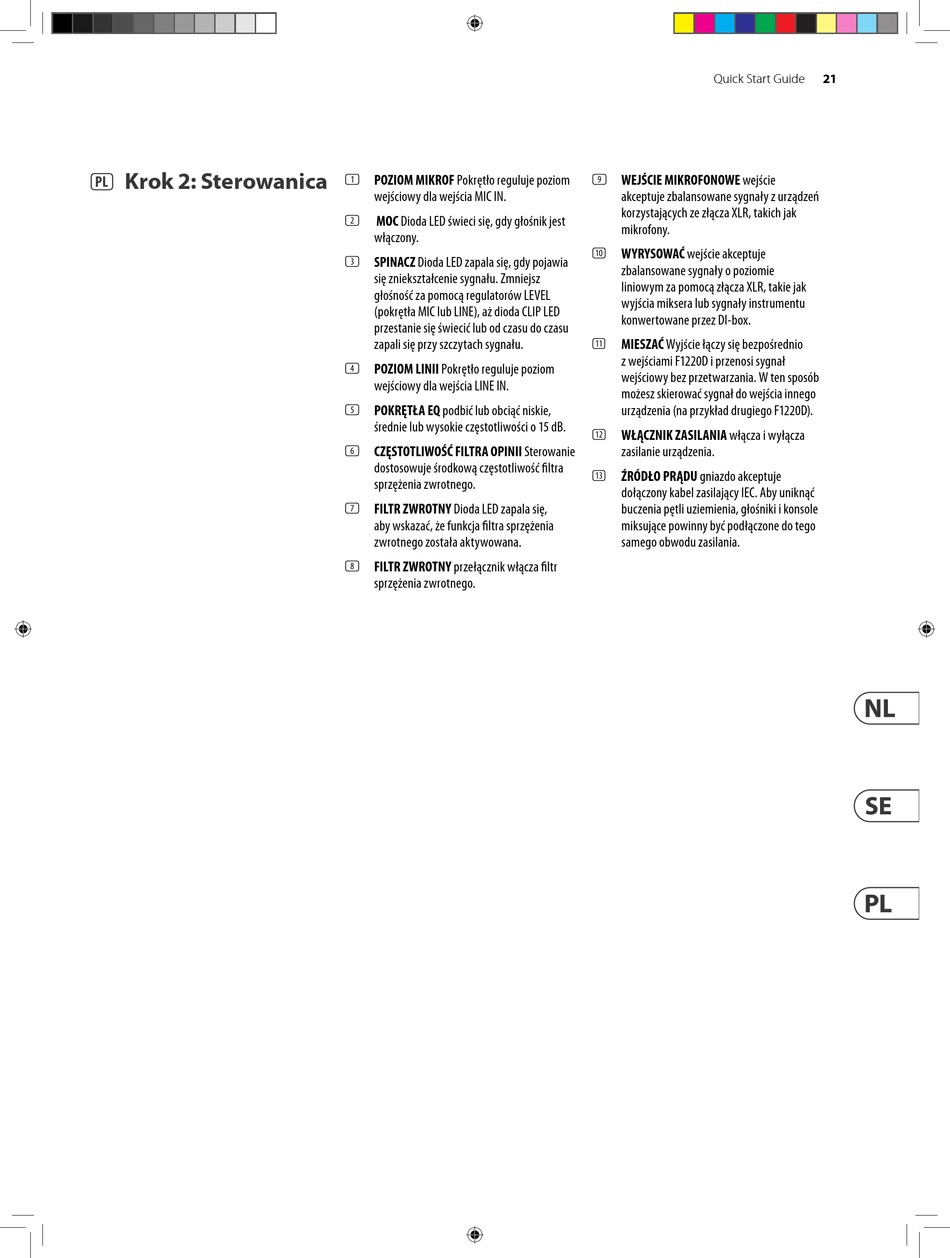

Behringer EUROLIVE F1220D Schnellstartanleitung Seite 21

(PL) Krok 2: Sterowanica
(1) POZIOM MIKROF Pokrętło reguluje poziom
wejściowy dla wejścia MIC IN.
MOC Dioda LED świeci się, gdy głośnik jest
(2)
włączony.
(3) SPINACZ Dioda LED zapala się, gdy pojawia
się zniekształcenie sygnału. Zmniejsz
głośność za pomocą regulatorów LEVEL
(pokrętła MIC lub LINE), aż dioda CLIP LED
przestanie się świecić lub od czasu do czasu
zapali się przy szczytach sygnału.
(4) POZIOM LINII Pokrętło reguluje poziom
wejściowy dla wejścia LINE IN.
(5) POKRĘTŁA EQ podbić lub obciąć niskie,
średnie lub wysokie częstotliwości o 15 dB.
(6) CZĘSTOTLIWOŚĆ FILTRA OPINII Sterowanie
dostosowuje środkową częstotliwość filtra
sprzężenia zwrotnego.
(7) FILTR ZWROTNY Dioda LED zapala się,
aby wskazać, że funkcja filtra sprzężenia
zwrotnego została aktywowana.
(8) FILTR ZWROTNY przełącznik włącza filtr
sprzężenia zwrotnego.
Quick Start Guide
(9) WEJŚCIE MIKROFONOWE wejście
akceptuje zbalansowane sygnały z urządzeń
korzystających ze złącza XLR, takich jak
mikrofony.
WYRYSOWAĆ wejście akceptuje
(10)
zbalansowane sygnały o poziomie
liniowym za pomocą złącza XLR, takie jak
wyjścia miksera lub sygnały instrumentu
konwertowane przez DI-box.
MIESZAĆ Wyjście łączy się bezpośrednio
(11)
z wejściami F1220D i przenosi sygnał
wejściowy bez przetwarzania. W ten sposób
możesz skierować sygnał do wejścia innego
urządzenia (na przykład drugiego F1220D).
WŁĄCZNIK ZASILANIA włącza i wyłącza
(12)
zasilanie urządzenia.
ŹRÓDŁO PRĄDU gniazdo akceptuje
(13)
dołączony kabel zasilający IEC. Aby uniknąć
buczenia pętli uziemienia, głośniki i konsole
miksujące powinny być podłączone do tego
samego obwodu zasilania.
