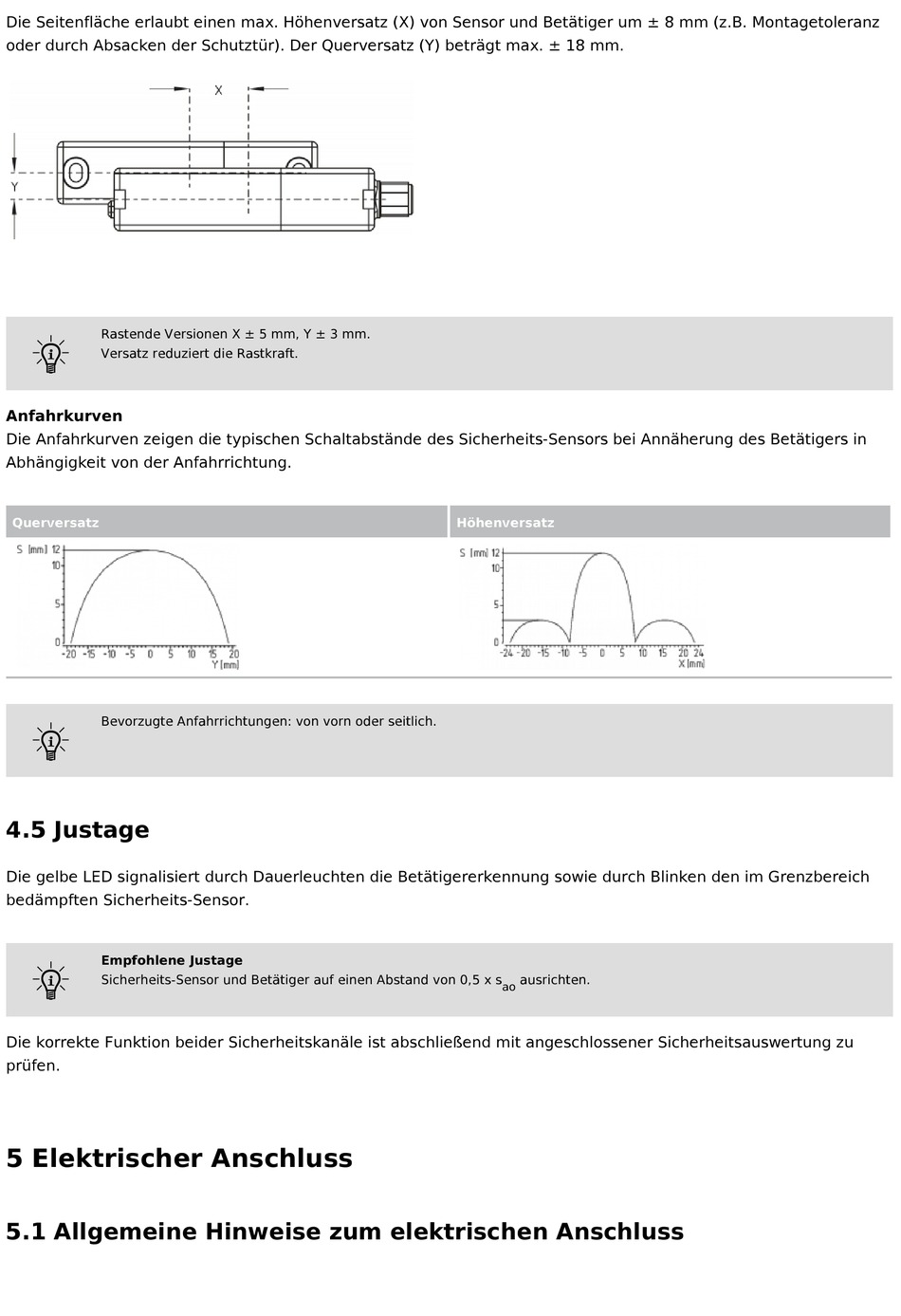

Die Seitenfläche erlaubt einen max. Höhenversatz (X) von Sensor und Betätiger um ± 8 mm (z.B. Montagetoleranz
oder durch Absacken der Schutztür). Der Querversatz (Y) beträgt max. ± 18 mm.
Rastende Versionen X ± 5 mm, Y ± 3 mm.
F
Versatz reduziert die Rastkraft.
Anfahrkurven
Die Anfahrkurven zeigen die typischen Schaltabstände des Sicherheits-Sensors bei Annäherung des Betätigers in
Abhängigkeit von der Anfahrrichtung.
Querversatz
Bevorzugte Anfahrrichtungen: von vorn oder seitlich.
F
4.5 Justage
Die gelbe LED signalisiert durch Dauerleuchten die Betätigererkennung sowie durch Blinken den im Grenzbereich
bedämpften Sicherheits-Sensor.
Empfohlene Justage
F
Sicherheits-Sensor und Betätiger auf einen Abstand von 0,5 x s
Die korrekte Funktion beider Sicherheitskanäle ist abschließend mit angeschlossener Sicherheitsauswertung zu
prüfen.
5 Elektrischer Anschluss
5.1 Allgemeine Hinweise zum elektrischen Anschluss
Höhenversatz
ausrichten.
ao
