Aufbau und Funktion
Anschluss Schweißbrenner
Pos. Symbol
4
•
Verschlussdeckel Kühlmitteltank abschrauben.
•
Siebeinsatz auf Verschmutzungen prüfen, ggf. reinigen und wieder in seine Position bringen.
•
Kühlmittel bis zum Siebeinsatz auffüllen, Verschlussdeckel wieder zuschrauben.
Der Kühlmittelstand darf nicht unter die Bezeichnung "min" absinken!
Sollte das Kühlmittel den Mindestfüllstand im Kühlmitteltank unterschreiten, kann das Entlüften
des Kühlmittelkreislaufs erforderlich werden. In diesem Fall wird das Schweißgerät die
Kühlmittelpumpe abschalten und den Kühlmittelfehler signalisieren > siehe Kapitel 7.2.
5.3

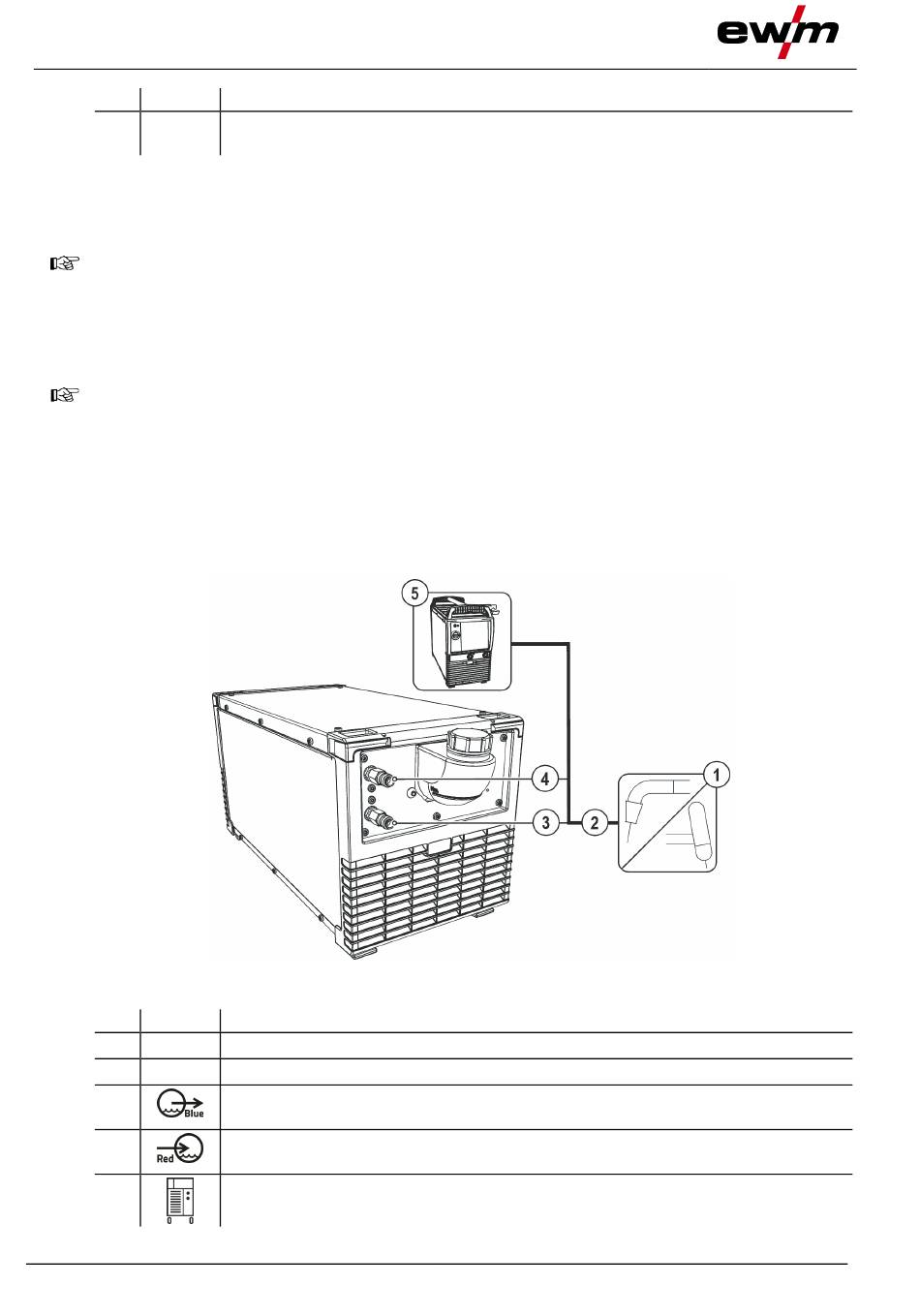

Anschluss Schweißbrenner
Der Kühlkreislauf (Kühlmodul < > Schweißbrenner) darf nicht unterbrochen werden da sonst die
Kühlmittelpumpe durch thermische Überlastung (das Kühlmittel kann nicht zirkulieren) zerstört
werden kann. Kommen luftgekühlte Schweißbrenner zum Einsatz, muss je nach Geräteausfüh-
rung eine der folgenden Maßnahmen ergriffen werden:
•
Schweißbrennerkühlung ausschalten (siehe Funktion "Modus Schweißbrennerkühlung" im
Gerätekonfigurationsmenü der Steuerungsbeschreibung).
•
Schlauchbrücke zwischen Kühlmittelvor- und Rücklauf einsetzen (das Kühlmittel kann im
Kühlgerät zirkulieren).
•
Steuer- und Versorgungsleitung zwischen Kühlmodul und Schweißgerät trennen.
Pos. Symbol
1
2
3
4
5
20
Beschreibung
0
Markierung „min"
Mindestfüllstand Kühlmittel
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweißbrenner
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweißbrenner
Stromquelle
Zusätzliche Systemdokumente beachten!
Abbildung 5-4
099-008603-EW500
9.02.2023
