EWM cool50-2 U42 Betriebsanleitung Seite 15

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
099-008603-EW500
9.02.2023

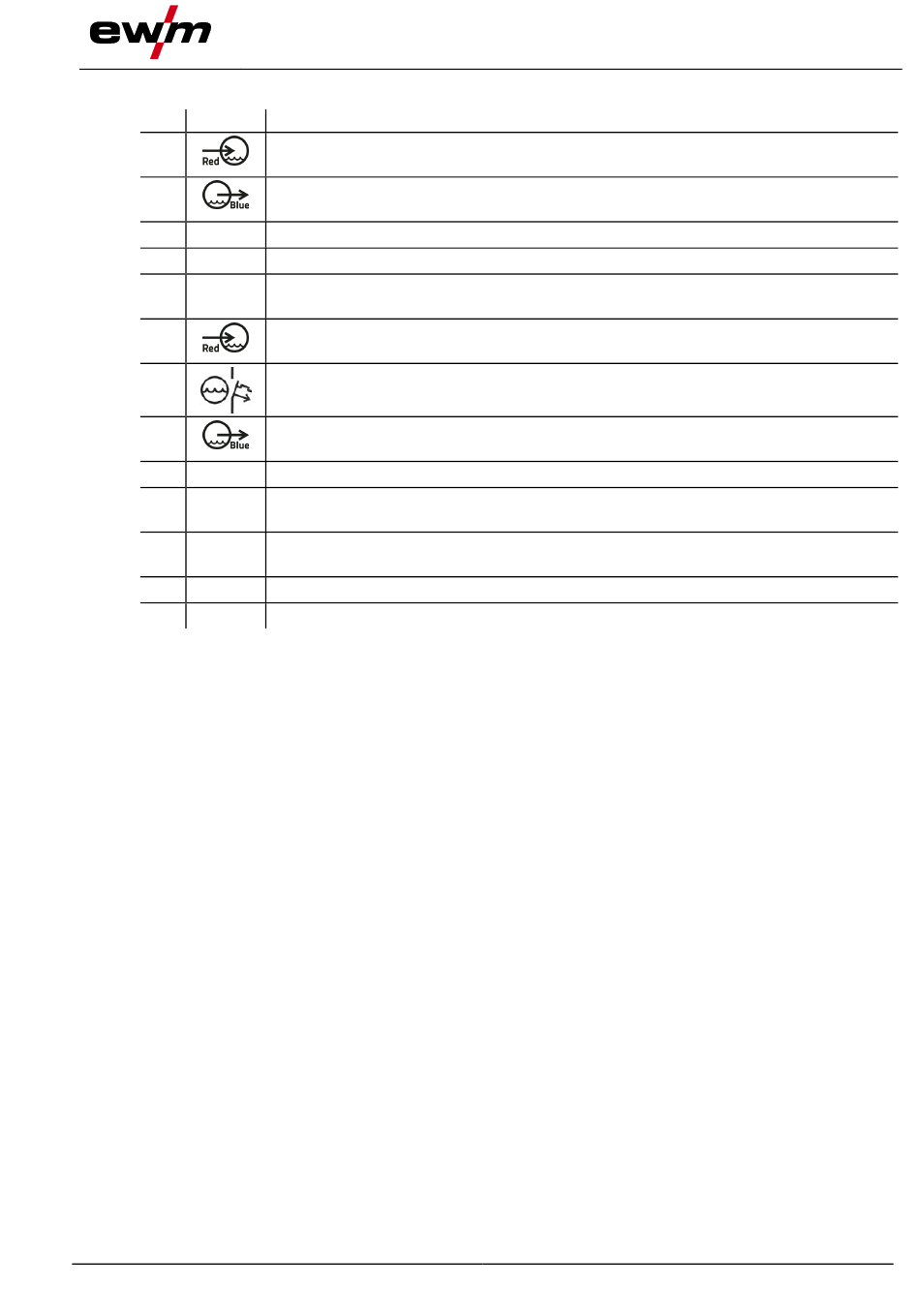

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweißbrenner
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweißbrenner
Eintrittsöffnung Kühlluft
Gerätefüße
Drehverschluss
Verbindet Kühl- und Schweißgerät
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweißbrenner
Drucktaste Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweißbrenner
Austrittsöffnung Kühlluft
Anschlussstecker, 8-polig
Steuerleitung Kühlmodul
Anschlussstecker, 5-polig
Spannungsversorgung Kühlmodul
Kühlmitteltank > siehe Kapitel 5.2.3
Verschlussdeckel Kühlmitteltank
Vorderansicht / Rückansicht
15
