Aufbau und Funktion
Montage/Demontage
5
Aufbau und Funktion
Verletzungsgefahr durch elektrische Spannung!
Berührung von stromführenden Teilen, z. B. Stromanschlüsse, kann lebensgefährlich
sein!
•
Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten!
•
Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im
Umgang mit Stromquellen verfügen!
•
Verbindungs- oder Stromleitungen bei abgeschaltetem Gerät anschließen!
Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten!
5.1
Montage/Demontage
Unfallgefahr durch nicht verriegelte Drehverschlüsse!
Bei Montage von Stromquelle mit Kühlmodul muss auf Sauber-
keit und korrekte Installation geachtet werden. Bei unsachgemä-
ßer Montage kann sich das Kühlmodul lösen und schwere Verlet-
zungen verursachen.
•
Vor der Montage sind Verunreinigungen, von den Gerätefüßen der
Stromquelle und den Drehverschlüssen, des Kühlmoduls zu besei-
tigen.
•
Vor jedem Transport muss die Verrieglung auf korrekten Ver-
schluss geprüft werden (Drehverschlüsse vollständig einklappen)!
Die Montage bzw. Demontage erfolgt mit wenigen Handgriffen und ohne Werkzeug.
•
Alle vier Drehverschlüsse des Kühlmoduls bis zum Anschlag nach außen aufklappen.
•
Schweißgerät passgenau mit den Gerätefüßen in die vorgesehenen Drehverschlussöffnungen des
Kühlmoduls stellen.
•
Alle vier Drehverschlüsse bis zum Anschlag einklappen.
5.1.1
Versorgungsleitungen anschließen
Steuer- und Versorgungsleitung zum Schweißgerät
Die Verbindung zwischen Kühl- und Schweißgerät wird durch zwei Leitungen hergestellt.
•
Steuerleitungsstecker am Schweißgerät einstecken.
•
Versorgungsleitungsstecker am Schweißgerät einstecken.
16
WARNUNG
WARNUNG

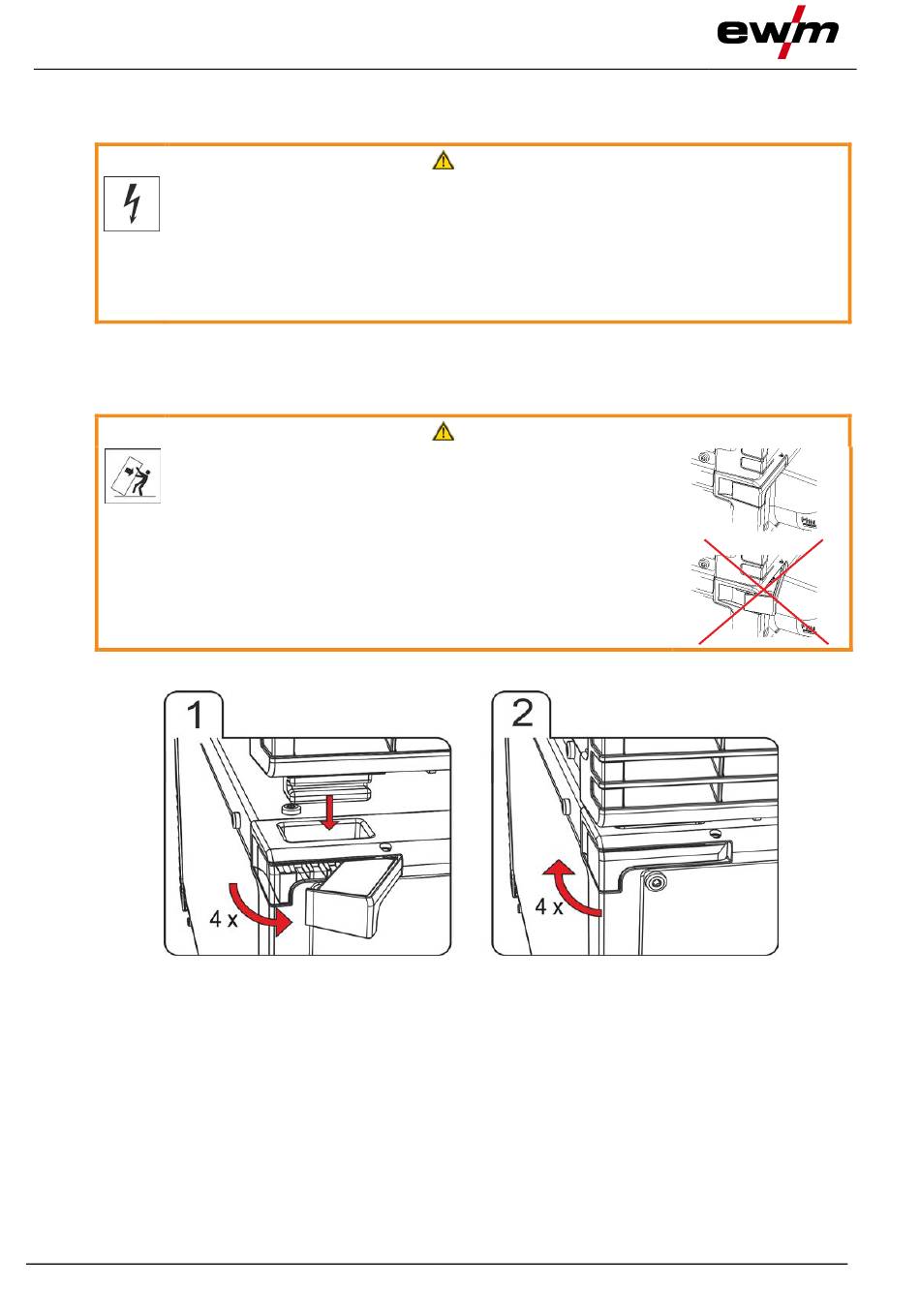

Abbildung 5-1
099-008603-EW500
9.02.2023
