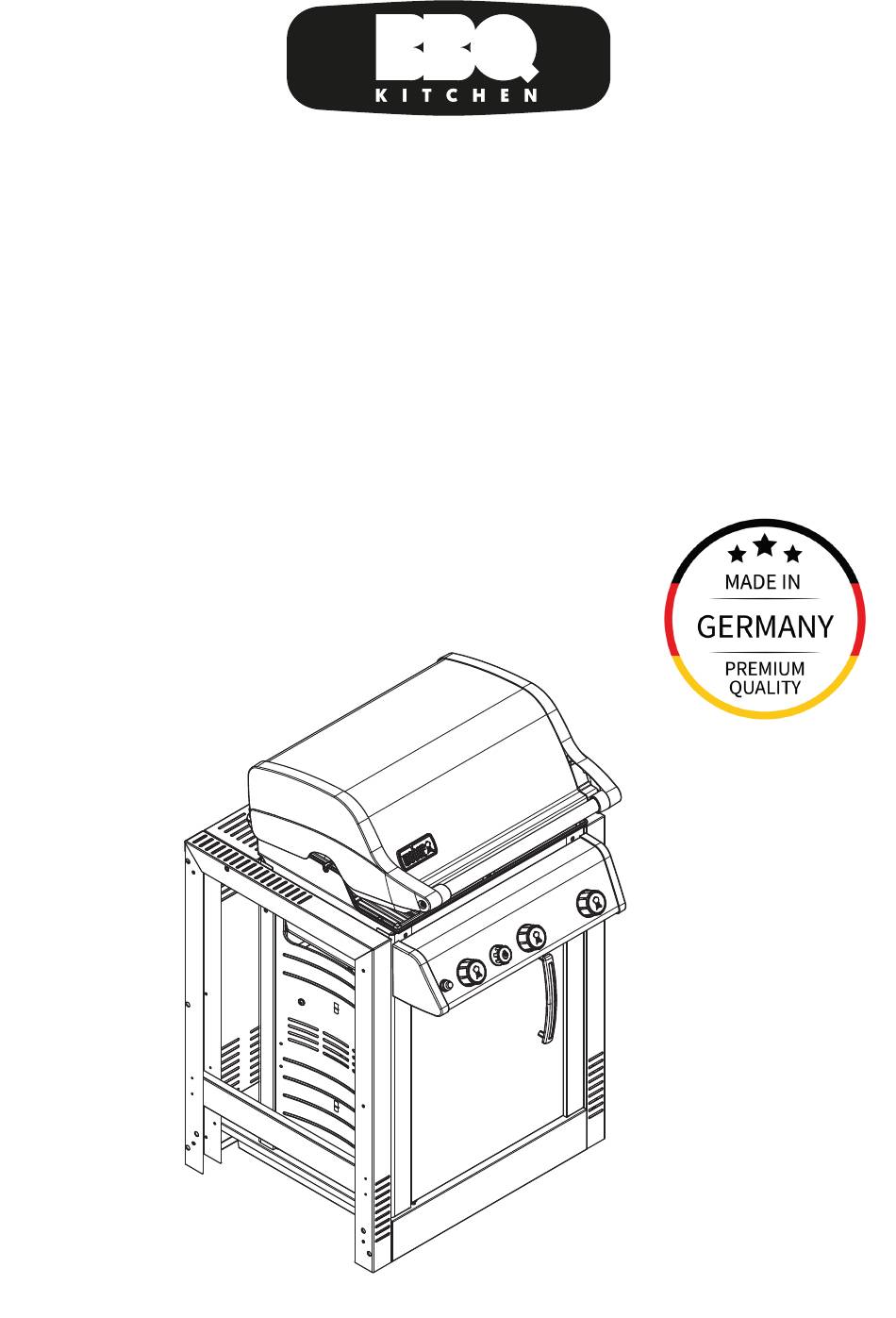

- Seite 1 MODULARE OUTDOOR KITCHEN BBQ1101900 ANBAUKIT SPIRIT 300 SERIE MONTAGEANLEITUNG REV 1.0 03.2023...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis WICHTIGE PUNKTE FÜR DEN ZUSAMMENBAU ZU IHRER SICHERHEIT PFLEGE UND WARTUNG SYMBOLBESCHREIBUNG WICHTIG FÜR DAS FUNDAMENT ALLGEMEINE BAUTEILLISTE ZUSAMMENBAU... -
Seite 3: Wichtige Punkte Für Den Zusammenbau
BBQ1101900 ANBAUKIT SPIRIT 300 SERIE WICHTIGE PUNKTE FÜR DEN ZUSAMMENBAU Diese Montageanleitung zeigt den Zusammenbau der Outdoor-Grillküche. Lesen Sie vor der Inbetriebnahme diese Montageanleitung aufmerksam durch! Das Nichtbeachten der in dieser Montageanleitung aufgeführten Gefahren, Warnungen und Vorsichtsmaßnahmen kann zu Verletzungen oder zu Sachschäden führen. -
Seite 4: Allgemeine Bauteilliste
BBQ1101900 ANBAUKIT SPIRIT 300 SERIE ALLGEMEINE BAUTEILLISTE Rückwand Seitenanbauteil Grundboden BBQ1101900A Zubehörset... -
Seite 5: Zusammenbau
16 Stk. Flachrundkopfschrauben M4x10 DIN7380-1 A2 Torx20 8 Stk. Mutter M4 Edelstahl Tx20 SW11 Montieren Sie 4 Stk. BBQ Kitchen Stellfüße 80mm. Befestigen Sie die Rückwand mit 3 Stk. Muttern M4 Edelstahl am Grundboden. Stellen Sie den Spirit-Anbaukit an den vorgesehe-... - Seite 6 BBQ1101900 ANBAUKIT SPIRIT 300 SERIE Schrauben Sie den Spirit-Grill am Boden mit 4 Stk. Mutter M4 Edelstahl fest. Befestigen Sie die 2 Seitenanbauteile mit jeweils 2 x 2 x 8 Stk. Flachrundkopfschrauben 3 Stk. Original-Schrauben (linker + rechter Seitenteil). M4x10 DIN7380-1 A2 Tx20 Montieren Sie die Tür mit dem Original-Zubehör.
- Seite 7 BBQ1101900 ANBAUKIT SPIRIT 300 SERIE Zusammenbau Seitenkocher Befestigen Sie (von unten) den Deckel des Seiten- Bauen Sie aus dem originalen Seitentischen den kochers mit der Befestigungsstange. Führen Sie den Seitenkocher sowie den Deckel samt Befestigungs- Origigalsplint zur Sicherung der Befestigungsstan- stange aus.
- Seite 8 BBQ1101900 ANBAUKIT SPIRIT 300 SERIE FERTIG ...
- Seite 9 DIE MODULARE OUTDOOR KÜCHE PERFEKT GEEIGNET FÜR JEDE TERRASSE. CREATED IN AUSTRIA - MADE IN GERMANY OFFICE@BBQ-KITCHEN.COM (+43) 7243 23 596 BBQ KITCHEN GMBH MERKURSTRASSE 11 4614 MARCHTRENK | ÖSTERREICH WWW.BBQ-KITCHEN.COM...
