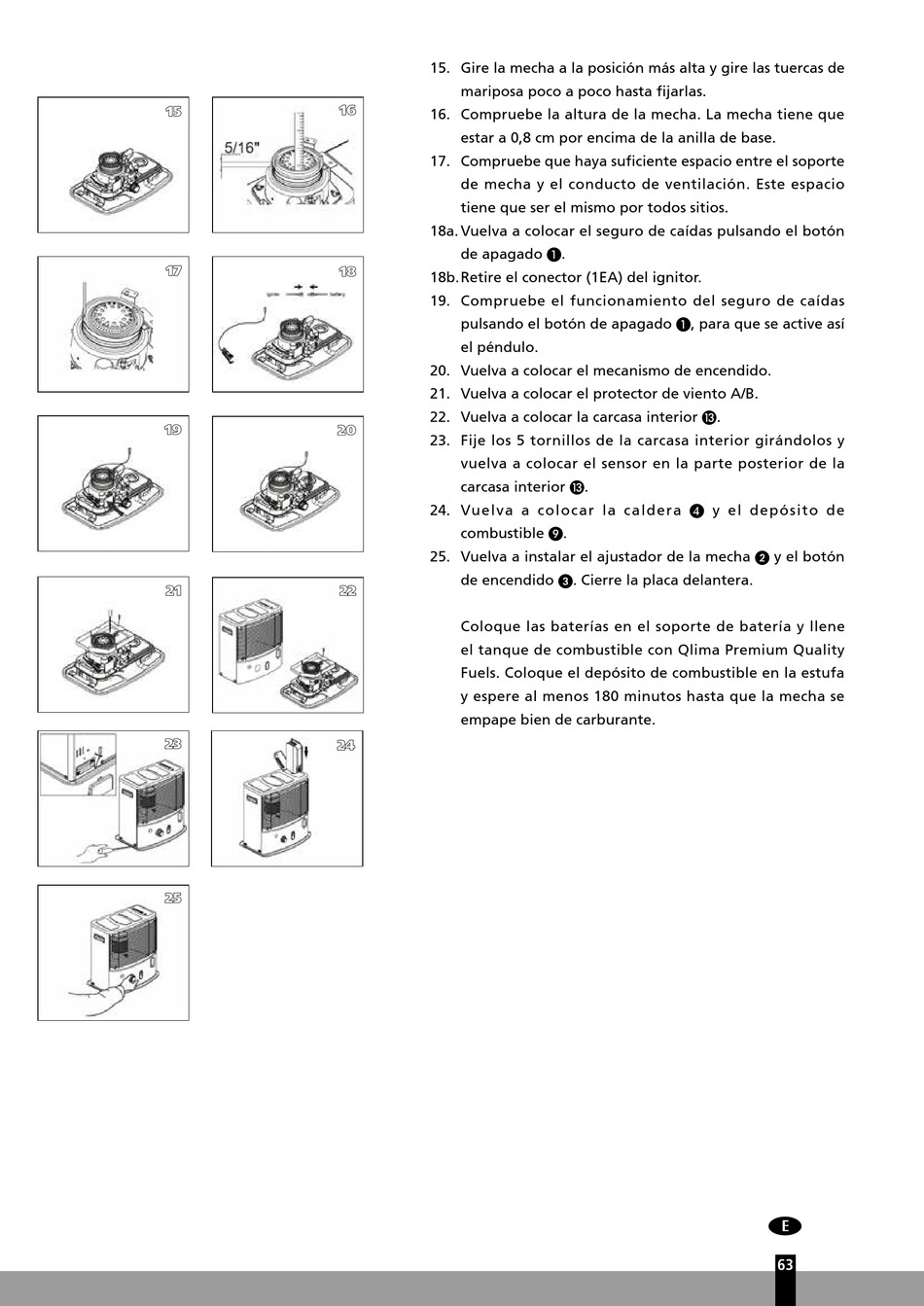

15. Gire la mecha a la posición más alta y gire las tuercas de
mariposa poco a poco hasta fijarlas.
16. Compruebe la altura de la mecha. La mecha tiene que
estar a 0,8 cm por encima de la anilla de base.
17. Compruebe que haya suficiente espacio entre el soporte
de mecha y el conducto de ventilación. Este espacio
tiene que ser el mismo por todos sitios.
18a. Vuelva a colocar el seguro de caídas pulsando el botón
de apagado A.
18b. Retire el conector (1EA) del ignitor.
19. Compruebe el funcionamiento del seguro de caídas
pulsando el botón de apagado A, para que se active así
el péndulo.
20. Vuelva a colocar el mecanismo de encendido.
21. Vuelva a colocar el protector de viento A/B.
22. Vuelva a colocar la carcasa interior .
23. Fije los 5 tornillos de la carcasa interior girándolos y
vuelva a colocar el sensor en la parte posterior de la
carcasa interior .
24. Vuelva a colocar la caldera D y el depósito de
combustible I.
25. Vuelva a instalar el ajustador de la mecha 2 y el botón
de encendido 3. Cierre la placa delantera.
22
Coloque las baterías en el soporte de batería y llene
el tanque de combustible con Qlima Premium Quality
Fuels. Coloque el depósito de combustible en la estufa
y espere al menos 180 minutos hasta que la mecha se
empape bien de carburante.
