Montage
Der Empfänger PH-PK20 ist ein Schaltelement, das über zwei Leiter
direkt mit dem Heizkessel verbunden wird und dort für die Übertragung
der Heizanforderung von der Zentraleinheit des PocketHome®-Systems
sorgt.

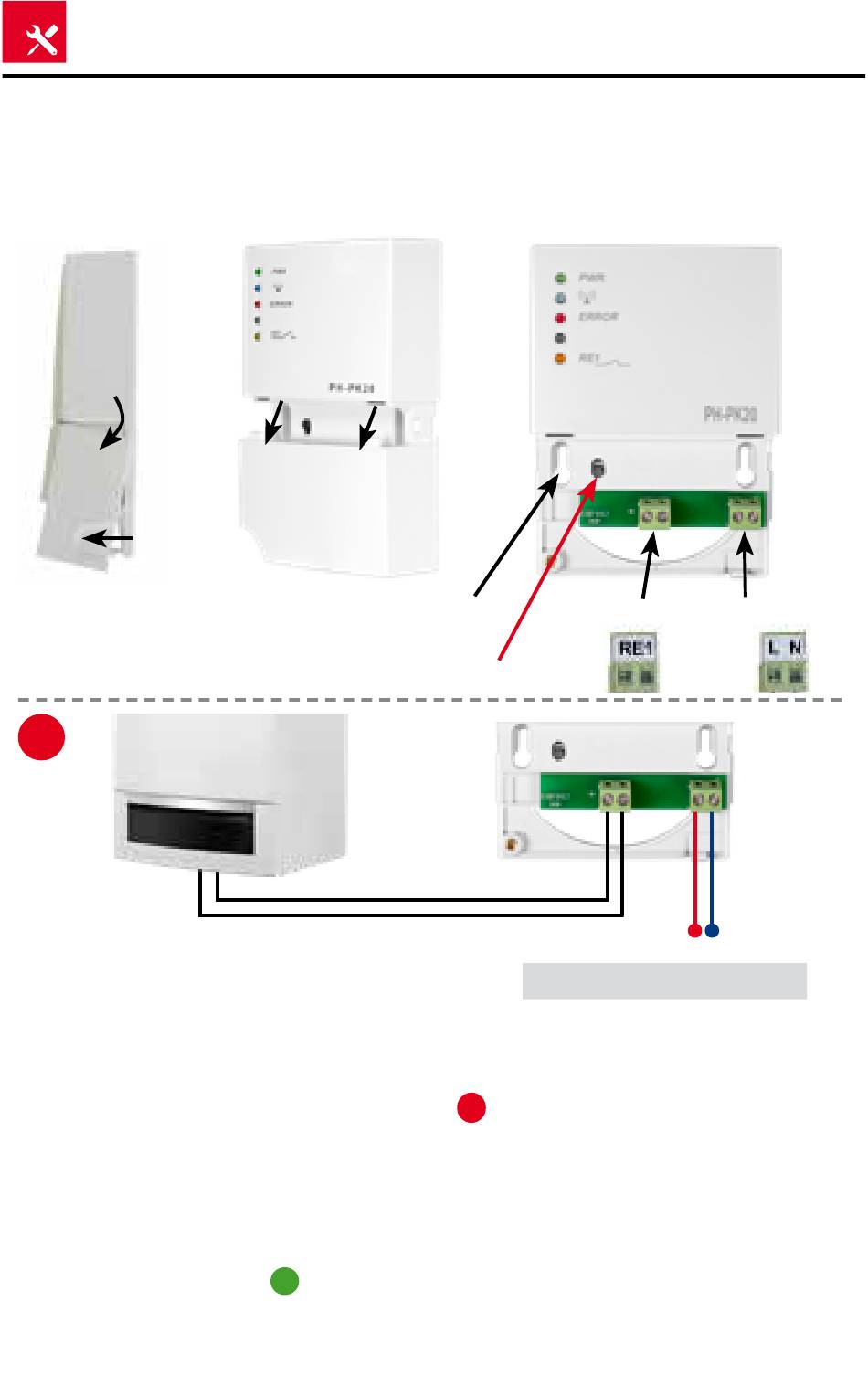

Abb.1
1
Kessel
1. Lösen Sie die Sicherheitsschraube und öffnen
Sie das Anschlussfeld des Empfängers gemäß
Abb. 1 und 2.
2. Montieren Sie den Empfänger auf der Wand
(oder direkt oder auf eine Einbaudose)
3. Schalten Sie die Sicherung aus.
4. Klemmen Sie die Leitungen laut Schaltplan
an. Verwenden Sie an der Heizung die Klemmen
für den Raumthermostat (2 Leiter).
5. Schließen Sie den Empfänger an das Stromnetz
230V/50Hz an.
6. Schalten Sie die Sicherung wieder ein, auf dem
Empfänger leuchtet die
Empfänger zur weiteren Einstellung vorbereitet.
Abb.2
Löcher zur Installation auf
KU/KP68
FUNKTIONSTASTE
LED und damit ist der
Abb.3
Ausgangsklemme
FUNKTIONSTASTE:
KURZES DRÜCKEN
- Lernmodus (Paaren mit der
Zentraleinheit)
LANGES DRÜCKEN (ca 5s)
1
- RESET, der Code wird vom
Speicher gelöscht (grüne und
rote Diode blinken
gleichzeitig).
Die Montage dürfen nur Personen
mit entsprechender Qualifikation
durchführen! Die Montage darf
nur im spannungslosen Zustand
durchgeführt werden!
Leistungsklemme
L
N
