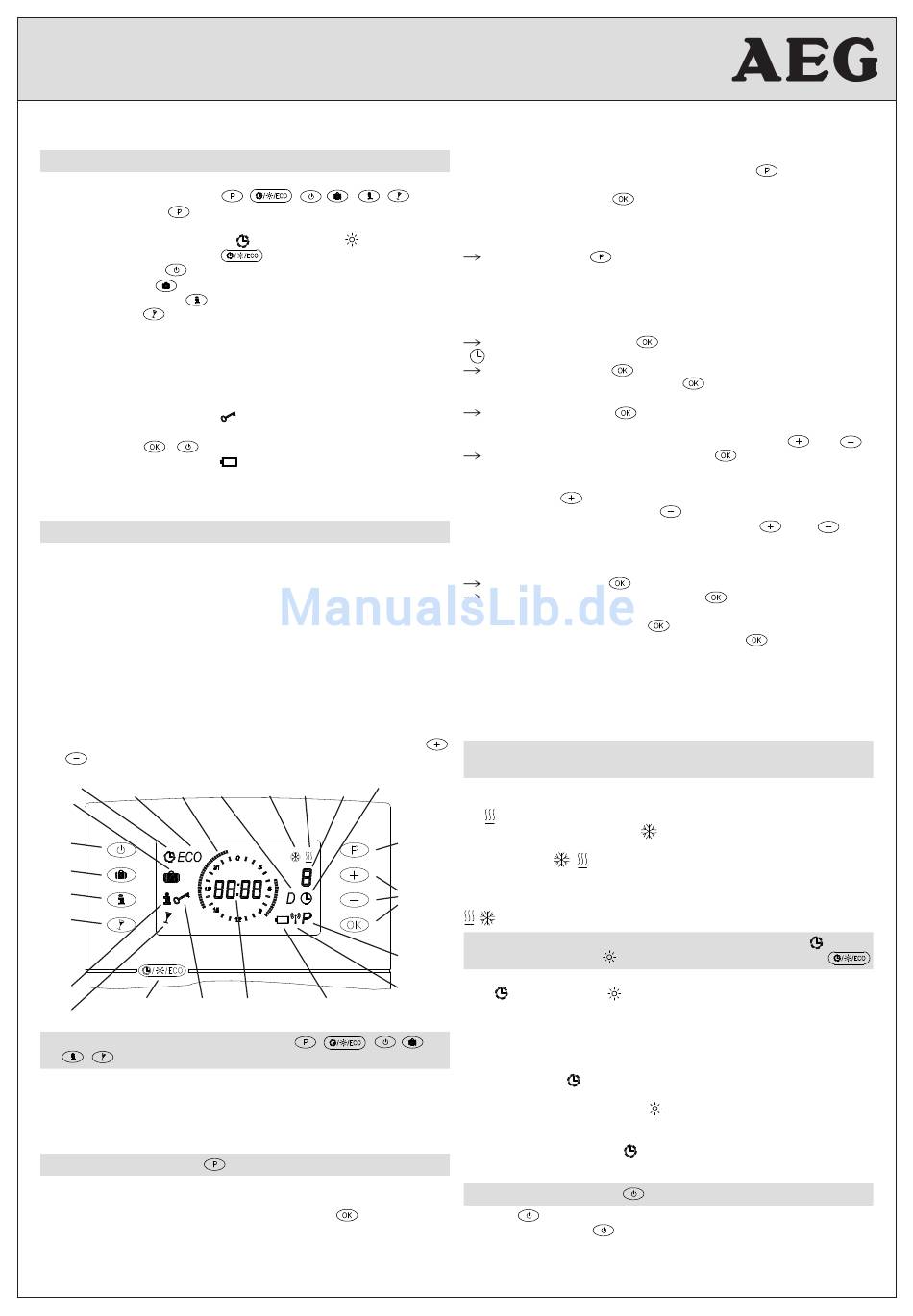

233862 RTF-D
Funk-Raumtemperaturfühler mit Uhr und Hintergrundbeleuchtung
Funktionstyp 010
Übersicht Bedienungsanleitung
1.
Hinweise zur Bedienung
2.
Funktion Direktanwahltasten
2.1 Programmeingabe
2.2 Anzeige Heizsystem, Klimasystem oder Kühlsystem
2.3 Betriebsarten Automatikbetrieb
und Energiesparbetrieb ECO
2.4 Ein / Aus Funktion
2.5 Urlaubsfunktion
2.6 Informationsfunktion
2.7 Partyfunktion
3.
Justagefunktionen J.1 ... J.6
3.1 J.1 Anlernfunktion
3.2 J.2 Abmeldefunktion
3.3 J.3 Anzeige während des Betriebs –
Zeit, Temperatur, wechselnd Zeit/Temperatur
3.4 J.4 Programmanzeige mittels Schaltsegmenten („Reiterkranz") Ein/Aus
3.5 J.5 Kindersicherung Ein/Aus
3.6 J.6 Automatische Sommer/Winter-Zeitumstellung Ein/Aus
4.
Resetfunktion
,
5.
Batterie-Leerstands-Anzeige
6.
Leucht- und Displayanzeigen am Funk-Raumtemperaturfühler
Nachfolgend Installationsanleitung
1. Hinweise zur Bedienung
• Mit den Direktanwahltasten für Ein / Aus, Urlaubs- und Partyeinstellungen,
Betriebsartenumschaltung und Programmeingabe ist eine sehr einfache
Handhabung, auch nach längeren Bedienpausen gewährleistet.
• Für einen schnellen Überblick der eingestellten Werte, verfügt der Funk-
Raumtemperaturfühler über einen gesonderten Informationsmodus, der
ebenfalls mit einer Taste direkt angewählt wird und in dem ein versehentli-
ches Verstellen der Werte nicht möglich ist.
• Durch den, mit einer °C-Skala bedruckten Einstellknopf, kann unkompli-
ziert die gewünschte Solltemperatur eingestellt und abgelesen werden.
• Die Einstellungen der Zeiten für Komfort- und ECO Temperatur, ist der
bekannten Einstellung von mechanischen Schaltuhren mittels Schaltseg-
menten („Reiter") nachempfunden und führt so das Konzept „Bedienen ohne
Studieren" fort.
• Bei der Eingabe von Werten, wird bei langem Tastendruck auf die
und
Tasten eine Scrollfunktion aktiviert.
Automatikbetrieb
Energie-
Tages-
Datums-
sparbetrieb
programm
anzeige
Urlaubs-
funktion
Ein/Aus-
Taste
Urlaubs-
Taste
Info-
Taste
Party-
Taste
Info-
funktion
Party-
Betriebsarten-
Kinder-
funktion
Taste
sicherung
2. Funktion der Direktanwahltasten
,
Es gibt insgesamt 6 Direktanwahltasten mit denen die gewünschte Funk-
tion angewählt und wieder verlassen wird. Nicht benötigte Tasten, sind
während des Verbleibs in einer Funktion deaktiviert. Für die Anwahl einer
anderen Funktion, muss die aktuell gewählte Funktion zuerst wieder verlas-
sen werden.
2.1 Programmeingabe
Die Programmeingabe dient der Einstellung der ECO Temperatur, der Uhrzeit,
des Datums sowie der Tagesprogramme. Aktiviert funktioniert sie nach dem
Prinzip der Zwangsführung. Wird ein Wert mit der
wechselt die Anzeige zum nächsten Eingabeschritt. Während der aktiven
Funktion wird ein P im Display angezeigt. Zusätzlich wird je nach
Eingabeschritt die Funktion des Wertes durch leicht verständliche Symbole,
sowie der einzugebende Wert blinkend dargestellt. Mit Bestätigung des
Bedienungsanleitung
,
,
,
,
,
, Komfortbetrieb
Kühlen
Heizen
Wochentags-
Uhrzeit-
Anzeige
Anzeige
Programmier-
Taste
Eingabe-
Tasten
Programmier-
Symbol
Funk-
anzeige
Uhrzeit- und
Batterie-
Temperaturanzeige
Leerstandsanzeige
,
,
,
Taste bestätigt,
Sonntag-Programms wird die Programmeingabe automatisch verlassen,
kann aber auch jederzeit durch die Direktanwahltaste
Erfolgt länger als 2 Minuten keine Tastenbetätigung, wird die Funktion auto-
matisch beendet. Nicht mit
men. Nach Beenden der Programmeingabe, wechselt die Anzeige wieder zur
vorherigen Betriebsansicht.
Eingabe:
Direktanwahltaste
eingeben. Je nach Justageeinstellung werden die ECO-Temperaturen als
Absolutwert in einem Bereich von 5 ... 29°C (Werkseinstellung 17°C) einge-
geben oder relativ zum Sollwert – Temperaturabsenkung im Heizbetrieb:
-1°... -6°, Heizung OFF und Temperaturanhebung im Kühlbetrieb: 1°... 6°,
Kühlung OFF (Werkseinstellung Heizen -2°, Kühlen 2°).
Nach Bestätigung mit
(
im Display). Zuerst die Stunden dann die Minuten eingeben.
Nach Bestätigung mit
play). Zuerst das Jahr eingeben und mit
und den Tag eingeben.
Nach Bestätigung mit
Hierzu wird zunächst der Wochentag ausgewählt. Im Display blinkt die 1 für
Montag. Die Anwahl eines anderen Wochentages erfolgt mit
Nach Bestätigung des Wochentags mit
Schaltsegmente („Reiter"), beginnend um 0.00 Uhr. Zusätzlich zur Einstell-
zeit blinkt die aktuelle Position an der der Reiter gesetzt werden kann. Mit
jedem Druck der
Taste, wird ein
tur gesetzt, mit jedem Druck der
gesprungen, ohne ein Schaltsegment zu setzen. Wird
gedrückt, wird die Scrollfunktion aktiv. Bei Falscheingaben ist eine Wiederho-
lung und Neueingabe durch Überschreiten der 0.00 Uhr-Marke möglich,
ohne den aktuell gewählten Tag zu verlassen.
Nach Bestätigung mit
Nach Auswahl des nächsten Tages mit
Kraft und das eben für den Vortag eingegebene Programm wird vorgeschla-
gen. Dieses Programm kann mit
gramm eingegeben werden. Nach Bestätigung mit
Wochentag zur Anwahl, usw. Die Kopierfunktion wird mit Anwahl des Sonn-
abends unterbrochen und das Sonnabend-Programm für den Sonntag erneut
angeboten. Wurde der Funk-Raumtemperaturfühler im Justagemodus an ein
Heiz-/Kühlsystem angepasst, erweitert sich die Eingabe um die Tagespro-
gramme für die Betriebsart Kühlen.
Weitere Einstellmöglichkeiten siehe Punkt 3. Justagefunktionen.
2.2 Anzeige – Heizsystem,
Klimasystem oder Kühlsystem
Wurde der Fühler an ein Heizsystem (Werkseinstellung) angepasst wird in
allen 3 Betriebsarten, (Komfort-, ECO- und Automatikbetrieb) das Heizsym-
bol
permanent angezeigt. Wurde der Fühler an ein Kühlsystem angepasst
wird permanent das Kühlsymbol
Im Klimasystem (Heizen und Kühlen) werden im Komfort- und ECO-Betrieb
beide Symbole
angezeigt. Im Automatikbetrieb wechselt die Pro-
grammanzeige mit dem entsprechendem Symbol alle 15 Sekunden zwischen
dem Heiz- und Kühlprogramm. Wird die Programmanzeige (Reiterkranz) im
Justagemodus deaktiviert, werden auch im Automatikbetrieb beide Symbole
permanent angezeigt.
2.3 Betriebsartenumschaltung Automatikbetrieb
Komfortbetrieb
Diese Funktion dient der Umschaltung der 3 Betriebsarten, Automatikbe-
trieb
, Komfortbetrieb
Betriebsart, wird durch die, von mechanischen Schaltuhren bekannten
Schaltsegmente („Reiterkranz") im Display dargestellt. Sichtbare Schalt-
segmente („Reiter") zeigen die Zeiten des Komfortbetriebes, fehlende Seg-
,
mente die Zeiten des Energiesparbetriebs an. Die Betriebsarten Automatik-
betrieb und Energiesparbetrieb, werden zusätzlich durch das Uhren-
programmsymbol
und das Kürzel ECO angezeigt. Der Komfortbetrieb
wird ausschließlich durch den umlaufenden Reiterkranz dargestellt.
In der Betriebsart Komfortbetrieb
stellknopf gewählte Komforttemperatur geregelt. In der Betriebsart Energie-
sparbetrieb (ECO) wird auf die eingegebene ECO Temperatur geregelt. In der
Betriebsart Automatikbetrieb
Energiesparbetrieb gewechselt.
2.4 Ein/Aus Funktion
Wird die
Taste betätigt, wird die Regelung ausgeschaltet. Nach noch-
maligem Betätigen der
gekehrt. Um zwischen einer ausgeschalteten Regelung und leeren Batterien
des Funk-Raumtemperaturfühlers zu unterscheiden, wird bei ausgeschalteter
Regelung „OFF" im Display angezeigt.
1
beendet werden.
bestätigte Eingaben werden nicht übernom-
drücken und ECO Temperatur (ECO im Display)
, erfolgt die Eingabe der Uhrzeit
, erfolgt die Eingabe des Datums (D im Dis-
bestätigen. Danach den Monat
, erfolgt die Eingabe der Tagesprogramme.
, erfolgt das Setzen der
1
⁄
Stundenreiter für Komforttempera-
4
1
Taste wird eine
⁄
4
oder
, blinkt der nächste Wochentag zur Anwahl.
, tritt die Kopierfunktion in
übernommen oder ein anderes Pro-
blinkt der nächste
angezeigt.
, und Energiesparbetrieb ECO
und Energiesparbetrieb ECO. Die eingestellte
, wird permanent, auf die mit dem Ein-
, wird automatisch zwischen Komfort- und
Taste, wird in die vorherige Betriebsart zurück-
und
.
Stunde weiter
lange
,
