AEG RTE 5050 SN Gebrauchs- Und Montageanleitung

Gebrauchs- und
Montageanleitung

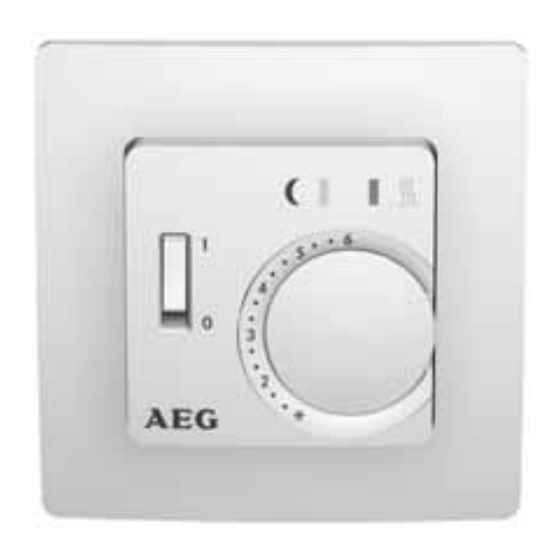

elektronischer Raumtemperaturregler
mit Absenkeingang
RTE 5050 SN
Achtung-1!
Das Gerät darf nur durch einen Elektrofachmann
geöffnet und gemäß dem Schaltbild am Gerät bzw.
dieser Anleitung installiert werden. Dabei sind die
bestehenden Sicherheitsvorschriften zu beachten.
Um Schutzklasse II zu erreichen müssen entsprechen-
de Installationsmaßnahmen ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät
dient der Regelung der Temperatur ausschließlich in
trockenen und geschlossenen Räumen, mit üblicher
Umgebung.
Dieses Gerät entspricht der DIN EN 60730, es arbeitet
nach der Wirkungsweise 1C.
1. Anwendungsgebiete
Der elektronische Raumtemperaturregler kann verwen-
det werden zur Einzelraumregelung in Verbindung mit:
• Heizanlagen, wie Warmwasser-, Konvektor- oder Fuß-
bodenheizung
• Elektrischer Konvektor-, Decken- und Speicherheizung
• Nachtstromspeicherheizung
• Umwälzpumpen
Merkmale
• Nachtabsenkung, Eingang für externe Schaltuhr
• Anzeigelampen für „Regler fordert Wärme an" und
Absenkbetrieb
• Netzschalter 2-polig
• Montage in Gerätedose 55 mm Ø
2. Funktionsbeschreibung
2.1 Funktionen
Die Raumtemperatur wird durch den eingebauten
Fühler gemessen und am äußeren Einstellknopf einge-
stellt.
Die Skala *....6 entspricht 5...30°C.
Lampen
rot: Regler fordert Wärme an
grün: Absenkbetrieb ist aktiv
2.2 Funktionen des Absenkeinganges TA è è
Über den TA-Eingang kann der Regler (z.B. durch eine
externe Schaltuhr) in den Energiesparzustand geschaltet
werden.
Die eingestellte Raumtemperatur wird dabei (je nach
Stellung der Brücke J2) um 3° oder 5° abgesenkt.
2.3 Wahl der Absenktemperatur
Über Steckbrücke J2 kann zwischen 3 °C oder 5 °C Ab-
senktemperatur gewählt werden.
J2 2-polig gesteckt 5 °C Absenkung (Auslieferzustand)
J2 1-polig gesteckt 3 °C Absenkung
Die am Knopf außen eingestellte Temperatur wird um
diesen Wert reduziert.
2.4 Fernfühler
Zur Messung der Raumtemperatur kann anstelle des
internen Fühlers ein Fernfühler verwendet werden. Bei
Anschluss des Fernfühlers wird automatisch der interne
Fühler abgeschaltet.
Hinweis: Um von Fernfühler auf internen Fühler umzu-
schalten, Master-Reset aktivieren (siehe 2.6). Der
Fernfühler ist nicht im Lieferumfang enthalten.
2.5 Funktion der Lampen
468 931 003 294-1
Funktion
Heizung ist an
Absenkbetrieb
Fehler im Fernfühler
2.6 Master Reset auslösen
Bei Fehlverhalten des Reglers (z.B. beide Lampen blin-
ken) Master Reset auslösen. Dazu:
• Zustand der Steckbrücke J2 merken.
• Spannung abschalten.
• Zustand von J2 ändern
• Spannung einschalten
• Spannung abschalten.
• Ursprünglichen Zustand von J2 wieder herstellen
• Spannung einschalten
• Damit wird der interne Fühler aktiviert.
3. Montage / Inbetriebnahme
Der Regler soll an einer Stelle im Raum montiert wer-
den, die:
• für die Bedienung leicht zugänglich ist
• frei von Vorhängen, Schränken, Regalen etc. ist
• freie Luftzirkulation ermöglicht
• frei von direkter Sonneneinstrahlung ist
• frei von Zugluft ist (Öffnen von Fenstern und Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt.
Elektrischer Anschluss
Achtung! Stromkreis spannungsfrei schalten
Anschluss in folgenden Schritten:
• Abziehen des Temperatur-Einstellknopfes
• Lösen der Befestigungsschraube
• Abnehmen des Gehäuseoberteils
• Anschluss gemäß Schaltbild (s. Gehäuseboden)
Fernfühler
Fühler nicht in der Nähe von Starkstromleitungen verlegen.
Andernfalls ist ein abgeschirmtes Kabel zu verwenden.
Der Fühler kann durch ein Kabel das für Netzspannung
geeignet ist bis zu 50 m verlängert werden.
Achtung! Die Fühlerleitungen führen Netzspannung
(230 V)
4. Technische Daten
Bestellbezeichnung
Temperatur-Einstellbereich: *...6 (5...30 ºC)
Anzeigelampe rot
Netzschalter
Versorgungsspannung
Ausgang
Schaltstrom:
Regelalgorithmus
Schalttemperaturdifferenz ~0,5°C
Temperaturfühler:
Temperaturabsenkung
Bereichseinengung
Schutzart Gehäuse
Schutzklasse
Softwareklasse
Verschmutzungsgrad
Bemessungs-Stoßspannung 2,5 kV
Temperatur für die
Kugeldruckprüfung
Spannung und Strom
für Zwecke derEMV-Stör-
aussendungsprüfungen
Umgebungstemperatur
Lagertemperatur
Gewicht
Lampe grün Lampe rot
ein
ein
blinkt blinkt
RTE 5050 SN
Regler fordert Wärme an
grün Absenktemperatur
2-polig
230V AC (195...253V)
50Hz
Relais Schließer
100mA...16A cosϕ = 1;
100mA... 2A cosϕ = 0,6
Proportional-Regler
(durch PWM stetigähnlich)
intern
3K oder 5K einstellbar
über externe Schaltuhr
im Einstellknopf
IP 30
II (siehe Achtung-1)
A
2
75°
230 V, 16A
0...40ºC
–25...70 ºC
90g
Kennwerte für Fernfühler
10 °C 66,8 kΩ 30 °C
20 °C 41,3 kΩ 40 °C
25 °C 33 kΩ 50 °C
5. Schaltbild
Achtung:
Durchgangsverbindung für Schutzleiter
Position der Jumper
6. Maße
EHT Haustechnik GmbH
Markenvertrieb AEG
Gutenstetter Straße 10
90449 Nürnberg
Germany
info@eht-haustechnik.de
www.aeg-haustechnik.de
26,3 kΩ
17,0 kΩ
11,3 kΩ
