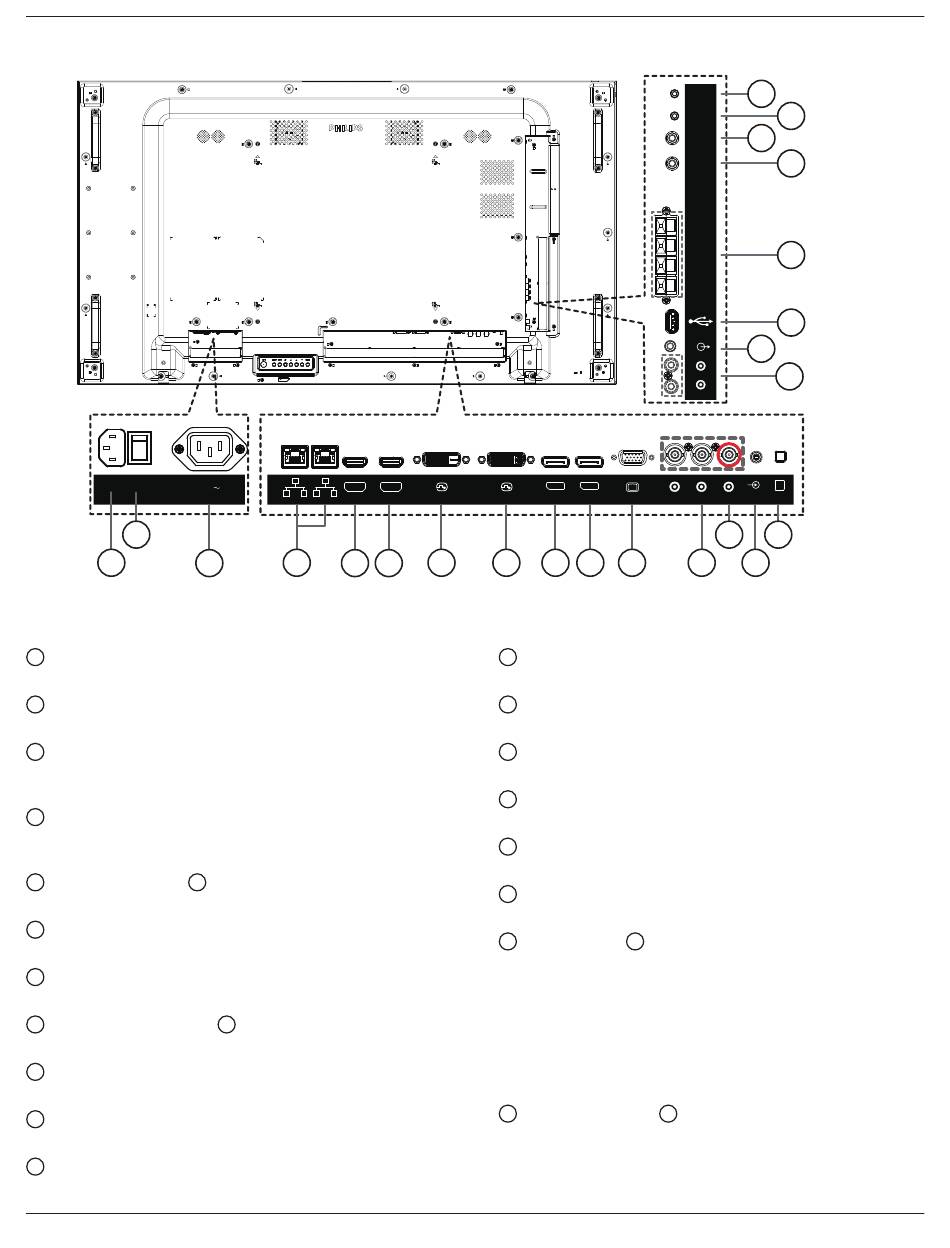

2.2. Eingabe/Ausgänge
100-240V
50/60Hz 2.5A
2
1 3
AC-Eingang
1
AC-Stromversorgung von der Steckdose.
Hauptschalter
2
Zum Ein-/Ausschalten der Hauptstromversorgung.
AC-Ausgang
3
AC-Stromversorgung zum AC-Eingang eines
Medienplayers.
RJ-45-Ein-/Ausgang
4
LAN-Steuerungsanschluss zur Fernsteuerung über das
Kontrollzentrum.
HDMI1-Eingang /
5 6
HDMI-Video/Audioeingang.
DVI-Eingang
7
DVI-D-Videoeingang.
DVI-Ausgang
8
DVI- oder VGA-Videoausgang.
DisplayPort-Eingang
9
DisplayPort-Videoeingang / -ausgang.
VGA-Eingang (D-Sub)
11
VGA-Videoeingang.
COMPONENT-Eingang (BNC)
12
Component-YPbPr-Videoeingang.
Y/CVBS
13
Videoquelleneingang.
HDMI1 IN HDMI2 IN
RJ45 RJ45
4 5 6
HDMI2-Ausgang
DisplayPort-Ausgang
10
DVI IN DVI OUT
DP IN DP OUT
7 8 9 10 11
PC-Line-In
14
Audioeingang für VGA-Quelle (3,5 mm, stereo).
Lautsprecherschalter
15
Ein-/Ausschalter des internen Lautsprechers.
Audioeingang
16
Audioeingang vom externen AV-Gerät (Cinch).
Audioausgang
17
Audioausgang zum externen AV-Gerät.
USB-Port
18
Schließen Sie Ihr USB-Speichergerät an.
Lautsprecherausgang
19
Audioausgabe an externe Lautsprecher.
IR-Eingang /
20
Ein- und Ausgänge zum Durchschleifen des
Infrarotsignals.
Hinweise:
• Der Infrarotempfänger des Displays wird abgeschaltet,
wenn etwas an den [IR-Eingang] angeschlossen wird.
• Beachten Sie zur Fernbedienung Ihres A/V-Gerätes
über dieses Anzeigegerät Seite 15 zur Infrarotsignal
durchschleifen-Verbindung.
RS232-Eingang /
22
RS232-Netzwerkein-/-ausgang zur Nutzung der
Durchschleifen-Funktion.
7
55BDL4005X/55BDL4007X
23
RS232 OUT
22
RS232 IN
21
IR-OUT
20
IR-IN
19
EXT. SPK
TERMINAL
18
USB
17
AUDIO OUT
16
AUDIO R IN
AUDIO L IN
PC LINE
SPEAKER
VGA IN
Pr Pb Y/CVBS
IN
SWITCH
13 15
12 14
IR-Ausgang
21
RS232-Ausgang
23
