4. STRUCTURE ET FONCTIONNEMENT

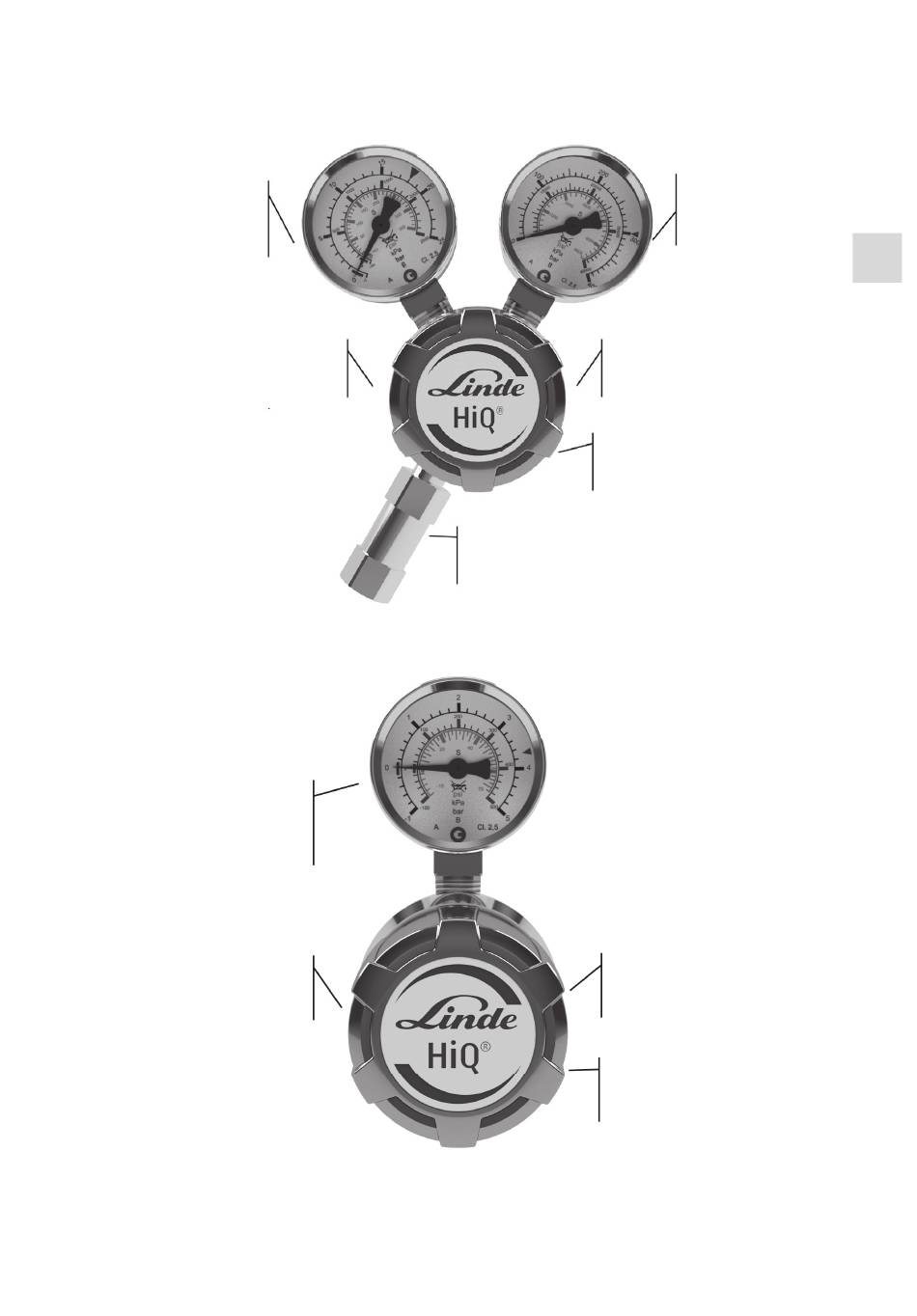

4.1. STRUCTURE RÉGULATEUR DE PRESSION DE CONDUITE 6 PORTS
Le manomètre indique le
niveau de la pression de
sortie
Sortie - diff érents raccor-
dements possibles
4.2. RÉGULATEUR DE PRESSION DE CONDUITE 4 PORTS
Le manomètre indique le
niveau de la pression de
sortie
Sortie - diff érents raccor-
dements possibles

4.3. COURTE DESCRIPTION

Le régulateur de pression de conduite est actionné manuellement à l'aide de la roue à main. Les pressions
d'entrée et de sortie peuvent être lues sur les manomètres d'entrée et de sortie de la version à 6 ports du
réducteur de pression de conduite. Avec la version à 4 ports, seule la pression de sortie peut être lue sur le
manomètre de sortie.
Niveau de sécurité élevé grâce
à la soupape de décharge in-
tégrée
57/298
Le manomètre indique
le niveau de la pression
d'entrée
Entrée - diff érents raccor-
dements possibles
Roue à main pour la ré-
gulation de la pression
de sortie
Entrée - diff érents raccor-
dements possibles
Roue à main pour la ré-
gulation de la pression
de sortie
FR
