BIANCHI VENDING LEI300 Handbuch Für Gebrauch Und Wartung
  1. Anleitungen
  2. Marken
  3. BIANCHI VENDING Anleitungen
  4. Kaffeemaschinen
  5. LEI300
  6. Handbuch für gebrauch und wartung
BIANCHI VENDING LEI300 Handbuch Für Gebrauch Und Wartung

BIANCHI VENDING LEI300 Handbuch Für Gebrauch Und Wartung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 48

Quicklinks

Diese Anleitung herunterladen

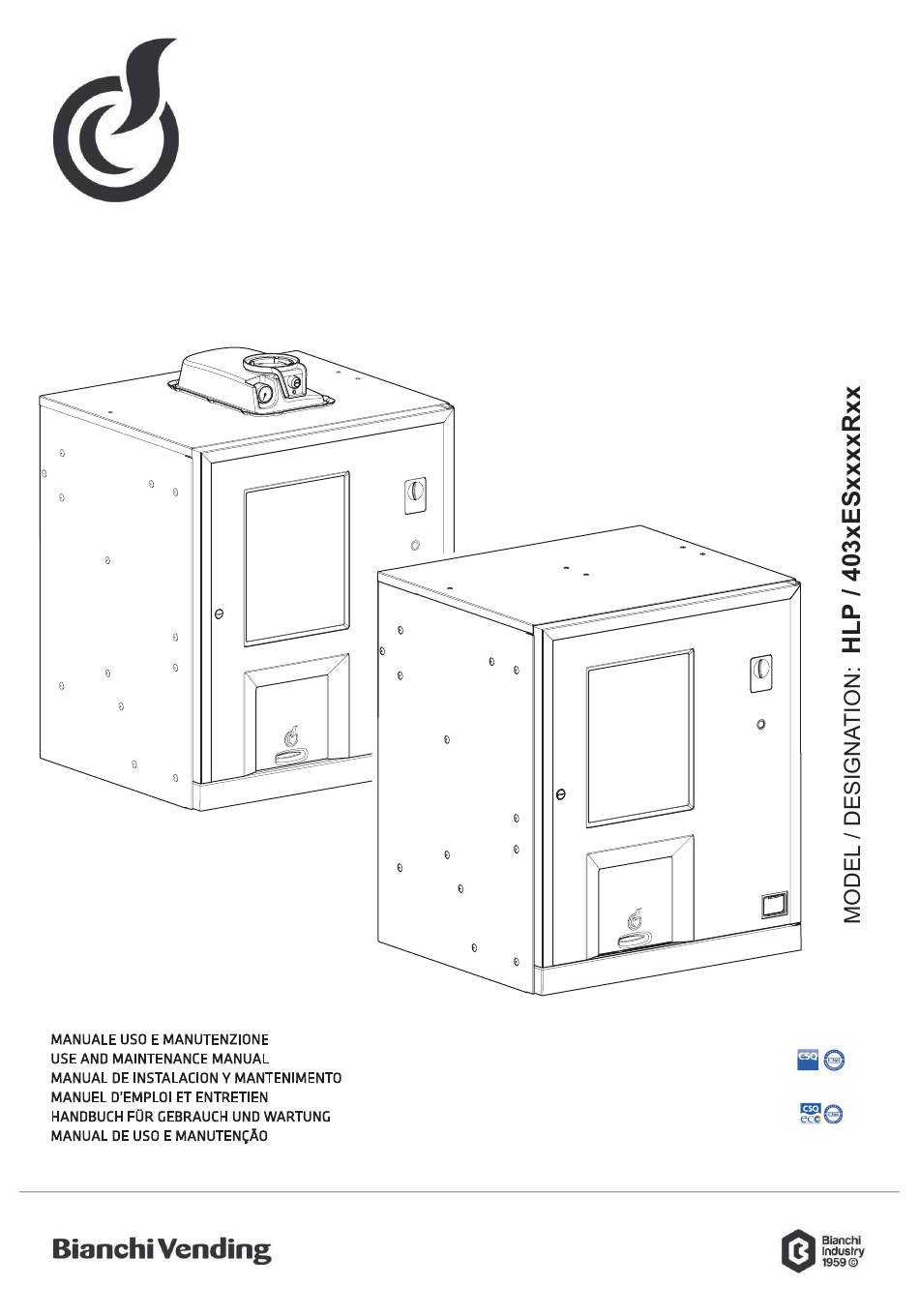

MANUALE USO E MANUTENZIONE Istruzioni originali
