Bartscher Compact Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Bartscher Compact
Inhaltszusammenfassung für Bartscher Compact

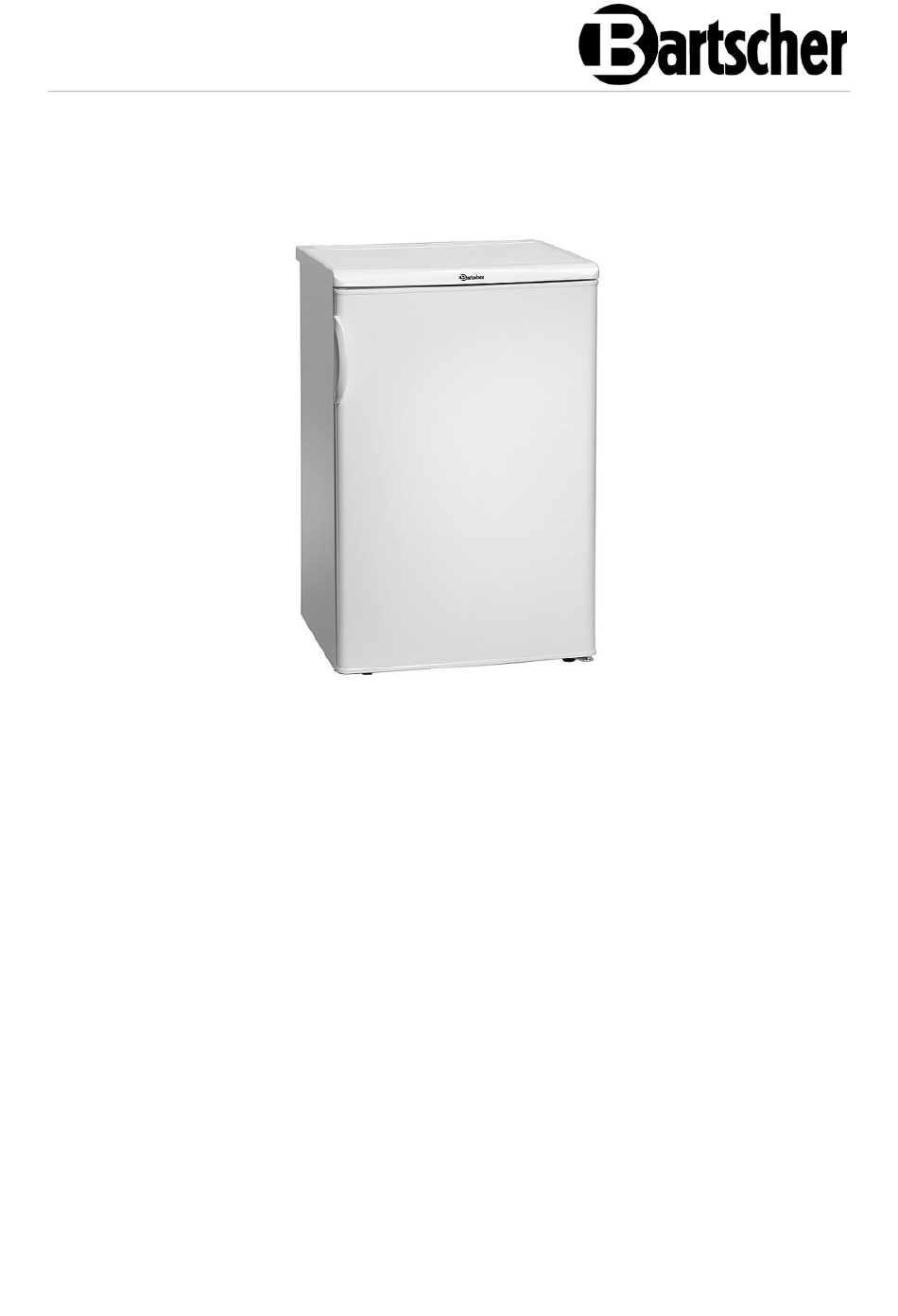

- Seite 1 Bartscher Compact 700274...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Deutschland www.bartscher.com Version: 1.0 Erstelldatum: 2022-11-24...
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............6 Bestimmungswidrige Verwendung ............6 Allgemeines ....................7 Haftung und Gewährleistung ..............7 Urheberschutz ..................7 Konformitätserklärung ................7 Transport, Verpackung und Lagerung ............8 Transportinspektion ................. 8 Verpackung .................... -
Seite 4: Sicherheit
Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beiten mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den. -
Seite 5: Sicherheitshinweise
Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzungen zur Folge haben können, wenn sie nicht vermieden werden. - Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel. •...
- Seite 7 Sicherheit Bedienpersonal • Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen, mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
-
Seite 8: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Jede über die folgende bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Geräts ist untersagt und gilt als nicht bestimmungsgemäß. Folgende Verwendungen sind bestimmungsgemäß: – Kühlen und Aufbewahren von geeigneten Getränken und Lebensmitteln. Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur von höchstens 32 °C und einer relativen Feuchtigkeit von 65 % bestimmt. -
Seite 9: Allgemeines
Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u. -
Seite 10: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein. -
Seite 11: Technische Daten
Technische Daten Technische Daten Technische Angaben Lagerkühlschrank Bartscher Bezeichnung: Compact 700274 Art.-Nr.: Material: Stahl, lackiert Material innen: Kunststoff Inhalt in L: Temperaturbereich von – bis in °C: 0 - 8 Temperaturregelung, Stufen: Umgebungstemperatur von - bis in °C: 16 - 32 Kühlmittel / Menge in kg:... - Seite 12 Füße höhenverstellbar • Höhenverstellbar: 0 - 15 mm Weitere Angaben über das Gerät finden Sie auf unserer Internetseite www.bartscher.com oder gemäß der Verordnung (EU) 2019/2016 in der Produktdatenbank gespeicherten Informationen unter https://energy- label.ec.europa.eu/. Geben Sie die Artikel-Nummer für das Modell ein.
-
Seite 13: Baugruppenübersicht
Technische Daten Baugruppenübersicht Abb. 1 1. Temperaturregler 2. Schalter LED-Innenbeleuchtung 3. Gerätetürgriff 4. Gerätetür 5. Türdichtung 6. Füße (4x) 7. Reinigungsinstrument für die 8. Zwischenablagen (3x) Abtauwasser-Auffangrinne 9. LED-Innenbeleuchtung 10. Gehäuse 11. Kondensator 12. Abtauwasser-Auffangschale 13. Kompressor 14. Anschlusskabel Funktion des Gerätes Der Lagerkühlschrank ist zum Kühlen und Aufbewahren von geeigneten Lebensmitteln verpackt oder in Behältern konzipiert. -
Seite 14: Installation Und Bedienung
Installation und Bedienung Installation und Bedienung Installation Auspacken / Aufstellen • Packen Sie das Gerät aus und entfernen Sie alle äußeren und inneren Verpackungsteile, sowie Transportsicherungen. VORSICHT! Erstickungsgefahr! Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. •... - Seite 15 Installation und Bedienung • Um Störungen des Kompressors zu vermeiden, kippen Sie das Gerät nicht mehr als 30°, wenn Sie es aufstellen oder transportieren. • Wenn das Gerät an einem anderen Platz aufgestellt werden soll, gehen Sie wie folgt vor: –...
- Seite 16 Installation und Bedienung Abb. 2: Ansicht seitlich Abb. 3: Ansicht von oben mit geöffneter Gerätetür • Die Lüftungsöffnung an der Oberseite des Kühlschranks darf nicht abgedeckt werden, eine ungehinderte Luftzirkulation muss gewährleistet sein. • Halten Sie einen Mindestabstand von 10 cm zwischen der Oberseite des Gerätes und sich darüber befindlichen Gegenständen (z.
- Seite 17 Installation und Bedienung • Regulieren Sie, falls nötig, die Höhe durch Drehen der vorderen Füße (Abb. 4): – im Uhrzeigersinn hebt sich der Vorderteil des Gerätes, – gegen den Uhrzeigersinn senkt er sich. • Wenn der Kühlschrank ganz leicht nach Abb.
- Seite 18 Installation und Bedienung • Achten Sie immer auf die Anzahl der Unterlegscheiben auf den Lagerzapfen und Schrauben. • Richten Sie die Türen immer exakt aus, damit sie dicht schließen. • Gehen Sie beim Umbau wie folgt vor. Abb. 5 1. Nehmen Sie die Stütze (1, Abb. 5) ab und drehen Sie die Schrauben (2) heraus. 2.
- Seite 19 Installation und Bedienung 13. Nehmen Sie die Abdeckkappen der Schrauben (a) sowie die Verschlussstopfen (b) ab. Drehen Sie die Schrauben der Türgriffe heraus. Versetzen Sie die Türgriffe auf die Gegenseite. Schrauben Sie sie wieder an. Drücken Sie die Verschlussstopfen in die noch übrigen Öffnungen in der Tür, decken Sie die Schrauben mit den Abdeckkappen ab.
-
Seite 20: Bedienung
Installation und Bedienung Bedienung Benutzerhinweise • Die Zwischenablagen sind höhenverstellbar, platzieren Sie diese entsprechend den Getränke-/Speisenbehältern, um den Innenraum optimal auszunutzen. • Stellen Sie die Getränke oder Speisen in Behältern so auf die Zwischenablagen, dass diese genügend Abstand zueinander haben, um eine ausreichende Luftzirkulation im Inneren des Gerätes zu gewährleisten. - Seite 21 Installation und Bedienung Vor dem ersten Gebrauch 1. Reinigen Sie das Gerät und Zubehör vor dem ersten Gebrauch nach Anweisungen im Abschnitt 6 „Reinigung“. 2. Trocknen Sie das Gerät und Zubehör anschließend gründlich ab. 3. Platzieren Sie die Zwischenablagen in gewünschter Höhe im Gerät.
- Seite 22 Installation und Bedienung Temperaturregelung Die Temperatur wird durch Drehen des Temperaturreglers (Abb. 7) im Innenraum des Gerätes eingestellt. Die Temperatur wird durch den Einstellpunkt neben dem Temperaturdrehregler angezeigt. Abb. 7 Die Temperatur kann auf einer Skala von 0 - 5 reguliert werden: 0 - der Kompressor wird abgeschaltet.
-
Seite 23: Reinigung Und Wartung
Reinigung und Wartung LED-Innenbeleuchtung Die LED-Innenbeleuchtung schaltet sich beim Öffnen der Gerätetür durch Aktivierung des Schalters an der Steuereinheit. Bei geschlossenem Gerät ist die LED-Innenbeleuchtung ausgeschaltet. Gerät ausschalten 1. Wenn das Gerät nicht mehr benutzt wird, drehen Sie den Temperaturregler (2, Abb. - Seite 24 Reinigung und Wartung die betroffenen Stellen sofort mit warmem Wasser und einem milden Reinigungsmittel. ACHTUNG! Verwenden Sie niemals heißes Wasser für die Reinigung des Gerätes! 5. Reinigen Sie regelmäßig die Abflussöffnung der Abtauwasser-Auffangrinne mit dem dafür vorgesehenen Reinigungsinstrument. Abb. 8 6.
- Seite 25 Reinigung und Wartung Tauwasserverdunstung Die sich hinten in der Kühlkammer bildenden Eistropfen schmelzen während der Betriebspausen des Kompressors, das Schmelzwasser fließt durch die Tauwasserauffangrinne in die Abtauwasser-Auffangschale auf dem Kompressor und verdunstet dort. LED-Lampe der Innenbeleuchtung austauschen 1. Zum Wechseln der LED-Lampe der Innenbeleuchtung gehen Sie wie folgt vor: –...
-
Seite 26: Mögliche Funktionsstörungen
Mögliche Funktionsstörungen Mögliche Funktionsstörungen Mögliche Die folgende Tabelle enthält Beschreibungen von möglichen Ursachen und Maßnahmen zur Behebung von Funktionsstörungen oder Fehler beim Betrieb des Gerätes. Wenn sich die Funktionsstörungen nicht beheben lassen, kontaktieren Sie den Kundendienst. Geben Sie unbedingt die Artikel-Nummer, die Modell-Bezeichnung und die Serien- Nummer an. - Seite 27 Mögliche Funktionsstörungen Fehler Mögliche Ursache Behebung Der Lärmpegel des Gerät steht nicht auf einer Gerät auf einer ebenen Gerätes steigt an ebenen Fläche Fläche aufstellen Gerät berührt Wände oder Für ausreichenden Abstand andere Gegenstände zu Wänden oder anderen Gegenständen sorgen Gegenstände im Gerät Für ausreichenden Abstand berühren sich gegenseitig...
-
Seite 28: Entsorgung
Entsorgung Entsorgung Elektrogeräte Elektrogeräte sind mit diesem Symbol gekennzeichnet. Elektrogeräte müssen fachgerecht und umweltgerecht verwertet und entsorgt werden. Elektrogeräte dürfen nicht in den Hausmüll. Trennen Sie das Gerät von der Stromversorgung und entfernen Sie das Anschlusskabel vom Gerät. Geben Sie Elektrogeräte bei den dafür vorgesehenen Sammelstellen ab. Kältemittel Das Treibmittel innerhalb des Gerätes ist brennbar.
